Einzeltest: Lautsprechershop Nidda

Wenn man von einer so routinierten Truppe wie den Konstrukteuren vom Lautsprechershop eine Box besonders ans Herz gelegt bekommt, dann wird man als Redakteur hellhörig. Also, die Ohren gespitzt und los geht’s.

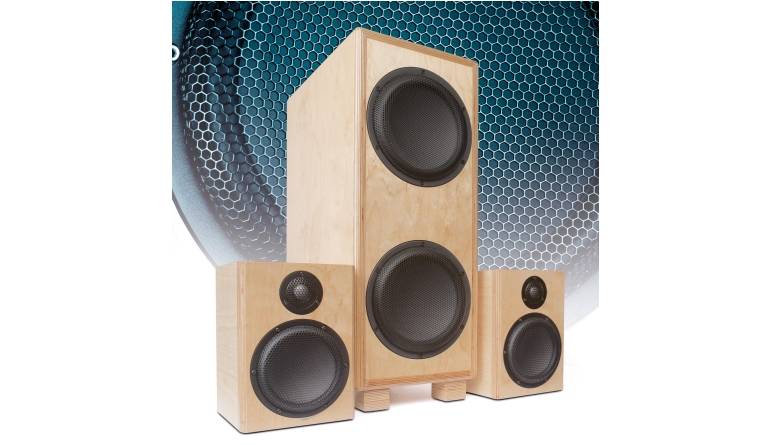

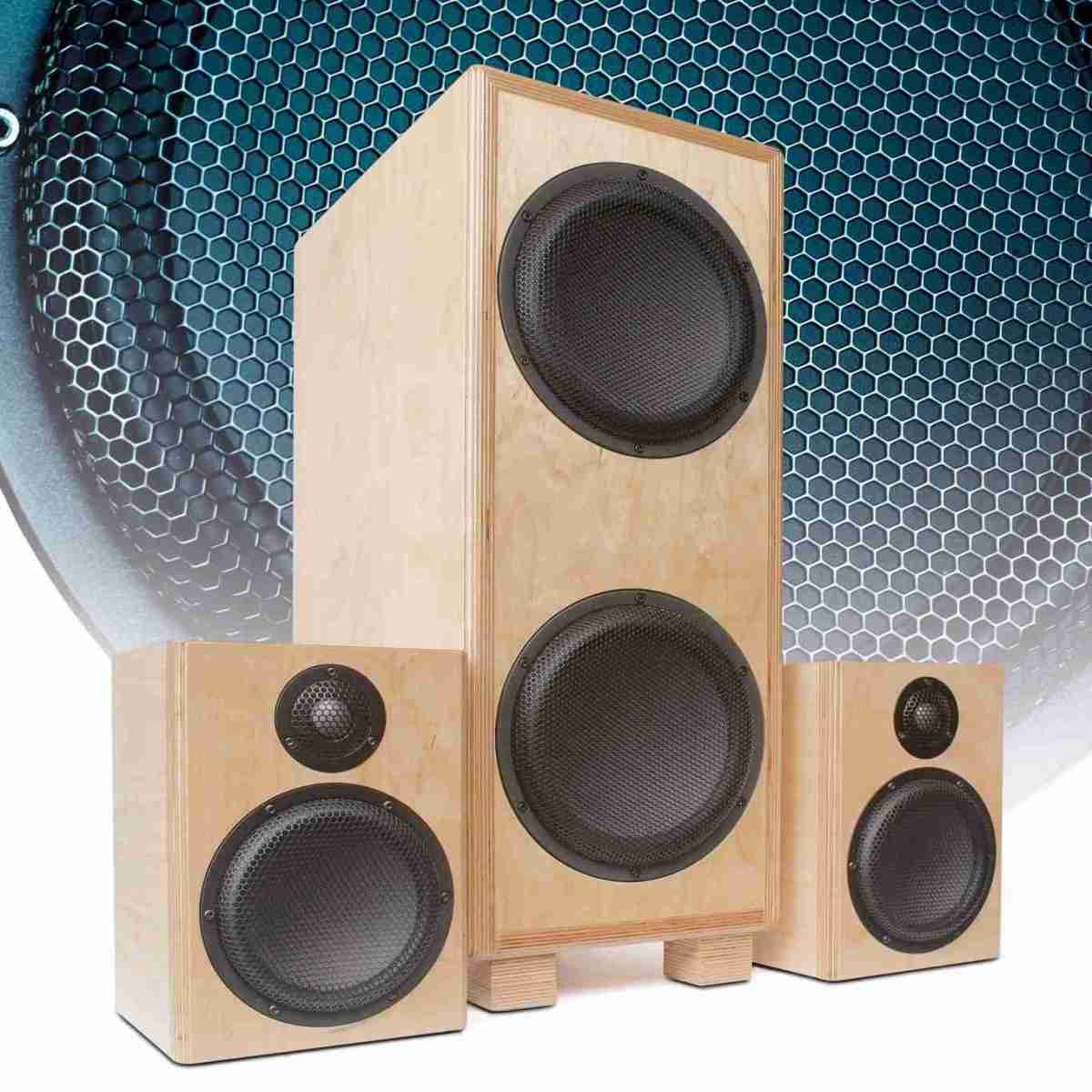

Auch hier möchte ich zwecks Motivation und Gedankengang hinter dem 2.1-System „Nidda“ gerne die Akteure selbst zu Wort kommen lassen: „Audio-Performance für den Schreibtisch: Ein Kompaktsystem ohne Kompromisse. Die Vision war klar: Ein kompakter Lautsprecher für den Schreibtisch mit sattem Bass und höchster Klangqualität. Keine Kompromisse, nur beste Performance. Klein und leistungsstark sollte der Lautsprecher sein, betrieben von einem normalen Stereo-Verstärker mit einem schönen Farbdisplay. Ein zusätzlicher Subwoofer war ebenfalls Teil des Plans. Die Frage war nur, wie sich dieses Ziel umsetzen ließ. Dennis Frank kam auf die brillante Idee, einen passiven Subwoofer mit herausragender Performance zu entwickeln.

Das Ergebnis war ein System, das seinesgleichen sucht.“

Technik

Sowohl für den Bass-, als auch für den Tiefmitteltonbereich wurde ins oberste Regal gegriffen: Accuton-Chassis mussten es sein: Zwei 22-Zentimeter-Treiber vom Typ S220-6-224-FG für die ganz tiefen Frequenzen und je ein C158-6-851 FG für die Satelliten. Die Qualitäten der Accuton-Treiber sind ja hinreichend bekannt – wenn man sie von der Beschaltung her in den Griff bekommt – und das ist nicht so trivial – bieten sie eine herausragende Klangqualität. Ergänzt werden die Keramik-Konustreiber von einem ebenso herausragenden Kalottenhochtöner von Bliesma mit Beryllium- Membran – hier in der kleineren 25-Millimeter-Bauform.

Gehäuse

Durch die insgesamt recht kompakte Bauform sind die Gehäuse recht einfach ausgefallen. Neben den jeweiligen 6 Brettern hat nur der Subwoofer ein einziges Versteifungsbrett hinter der Front zwischen den Treibern bekommen. Das Aufwendigste hier sind die Reflexrohre, insgesamt 4 Stück HP70, die paarweise in der Länge gedoppelt wurden. Sie münden im Boden des Subs, weswegen dieser zwingend Füße benötigt. Die geschlossenen Satelliten weisen keine baulichen Besonderheiten auf.

Frequenzweiche

„Der Subwoofer wurde mit einer passiven Weiche ausgestattet, die eine perfekte Trennung der Satellitenfrequenzen gewährleistet. Hochwertige Bauteile von Mundorf ohne Kompromisse und eine durchdachte Kabelverbindung zu den Satellitenlautsprechern machten das System komplett. Der Platz im Gehäuse des Subwoofers wurde optimal für die Weichen genutzt, um die beste Klangqualität zu erzielen.“

Die Beschaltung ist komplett kanalgetrennt ausgeführt und zweiteilig aufgebaut, das heißt, die Zuleitung vom Verstärker geht stereo in den Subwoofer, dort findet die Tiefpassfilterung für die beiden Tieftöner und die Hochpassfilterung für die Satelliten statt. Dann geht es wiederum stereo zu den Satelliten weiter, die dann noch eine normale Zwei-Wege- Beschaltung haben. Ein Solobetrieb der geschlossenen Satelliten ist übrigens ausdrücklich nicht vorgesehen. Das Filter der beiden Tieftöner besteht aus einem Tiefpass dritter Ordnung und einem Saugkreis, der die obere Impedanzspitze des Bassreflex-Doppelhöckers entzerrt, so dass dieser nicht in den Übergangsbereich Sub-Sat hineinpfuscht. Die Satellitenboxen werden mit einen Filter zweiter Ordnung vor den ganz tiefen Frequenzen geschützt – zusätzlich gib es ja noch den „natürlichen“ Roll- Off eines kleinen geschlossenen Lautsprechers. Zum Hochtöner hin wird der C158 mit einem 6-dB-Filter getrennt, zusätzlich kümmert sich ein Saugkreis um die Resonanz der Hartmembran. Der Bliesma-Hochtöner hat ein Filter zweiter Ordnung bekommen, dazu einen Vorwiderstand zur Pegelanpassung. Dieser hat einen Bypass-Kondensator, um den obersten Hochtonbereich noch etwas anzuheben.

Messungen

Das Gesamtsystem hat einen sehr ausgewogenen Frequenzgang mit ordentlich Tiefgang – im Raum geht es im Bass tendenziell noch tiefer, weil ich bei meiner Freifeldmessung natürlich den Bodeneffekt des Subwoofers noch nicht mit einberechnet habe. Ansonsten ist der Gesamtverlauf sehr linear mit einem hervorragenden Rundstrahlverhalten. Das Wasserfalldiagramm des Sets ist beeindruckend sauber, ebenso die Klirrmessungen mit Ausnahme zweier Spitzen, die gemeinsam auf eine kleine Problemstelle bei etwa 5 Kilohertz hinweisen, vermutlich die nicht komplett entzerrte Membranresonanz des Mitteltöners. Da sich das Ganze aber im 0.5%-Bereich abspielt, sehe ich das nicht allzu kritisch. Der Impedanzverlauf ist etwas ungleichmäßig – im Hochton geht es durch den alleinigen Vorwiderstand vor dem Bliesma etwas nach oben.

Hörtest

Hier zitiere ich noch einmal den Bericht Daniel Gattigs: „Dann kam der große Moment: Der Test am Schreibtisch. Was für eine Offenbarung in Feinauflösung und Detailtreue!

Der Subwoofer in der Ecke des Büros und darüber der Schreibtisch. Die Reaktion meiner Frau sprach Bände – sie war erstaunt, wie viel Bass die kleinen Lautsprecher erzeugten. Der NAD-Verstärker aus der Schreibtischserie erwies sich als perfekter Partner für das System und übererfüllte mit seinen 60 Watt alle Erwartungen. P.S.: Perfektion im Wohnzimmer: Die Erfolgsgeschichte geht weiter. Ein ähnliches System wurde für unser Wohnzimmer gebaut, und es ist eine wahre Freude, Filme mit diesem Setup zu genießen. Es ist ein Hochgenuss, nicht mehr die schwachen Klänge des Fernsehers ertragen zu müssen, sondern in eine Welt voller klarer und kräftiger Töne einzutauchen. Mit diesem kompakten Lautsprechersystem ist es gelungen, eine perfekte Balance zwischen Größe und Klangqualität zu finden. Ob am Schreibtisch oder im Wohnzimmer – dieses System liefert erstklassige Performance und lässt keine Wünsche offen.“ Das würde ich unterschreiben – ich habe das Set sowohl im großen Verlagshörraum als auch in meinem privaten Hörzimmer aufgestellt: Ja, ein aktiver Subwoofer mit großem Chassis kommt vielleicht noch etwas tiefer hinunter, aber der subjektive Höreindruck mit dem passiven Set ist extrem befriedigend, weil wir hier eben extrem hochwertige Einzelkomponenten haben, die außerdem perfekt aufeinander abgestimmt wurden. Qualitativ und vom Charakter her erinnert mich das Set an die gewaltige „Amton“ aus der Ausgabe 4/2023. Einziges Limit des kleineren Systems ist die erreichbare Maximallautstärke – in kleinen bis mittleren Räume ist man mit „Nidda“ am Ziel angekommen.

Aufbauanleitung

Der Aufbau der einzelnen Gehäuse beginnt auf einer der Seitenwände. Nacheinander werden Deckel, Rückwand, Boden, und die Versteifung aufgeleimt. Dann wird die zweite Seitenwand aufgesetzt. Anschließend setzt man die Schallwand auf. Dann werden die Fräsungen für den Korbrand und die Chassis- und Rohrausschnitte angebracht. Die Weiche kann an der Rückwand oder am Boden der Boxen untergebracht werden. Das Bondum bedeckt die Gehäusewande. Die Polyesterwatte wird hinter den Tiefmitteltönern platziert. Danach können die Chassis angeschlossen und montiert werden.

Zubehör pro Box

 Anschlussterminals
 Dämpfungsmaterial Sonofil und Bondum
 Schrauben
 Schaumstoffdichtstreifen für die Lautsprecher
 Kabel
 Reflexrohre HP70

Lieferant: Lautsprechershop, Eggenstein

Holzliste

siehe Bauplan

Weichenbestückung

L1: 12 mH Kernspule, 1,25 mm
L2: 3,3 mH Kernspule, 1,0 mm
L3: 10 mH H-Kernspule, 0,7 mm
L4: 4,7mH H-Kernspule, 0,7 mm
L5: 1,0 mH Luftspule, 1,4 mm
L6: 0,56 mH Luftspule, 0,7 mm
L7: 0,68 mH Luftspule, 0,7 mm
C1: 470 µF Elko
C2: 560 µF Elko
C3: 100 + 100 + 22 µF MKT + MKP
C4: 2,2 µF MKT
C5: 1,8 µF MKP
C6: 1,0 µF MKP
R1: 18 + 18 Ohm MOX 20 Watt
R2: 1,0 Ohm MOX 20 Watt
R3: 2,7 Ohm MOX 10 Watt
R4: 8,2 Ohm MOX 10 Watt

Fazit

„High-End-2.1-System auf absolutem Referenzniveau“
