Mini mit Wumms

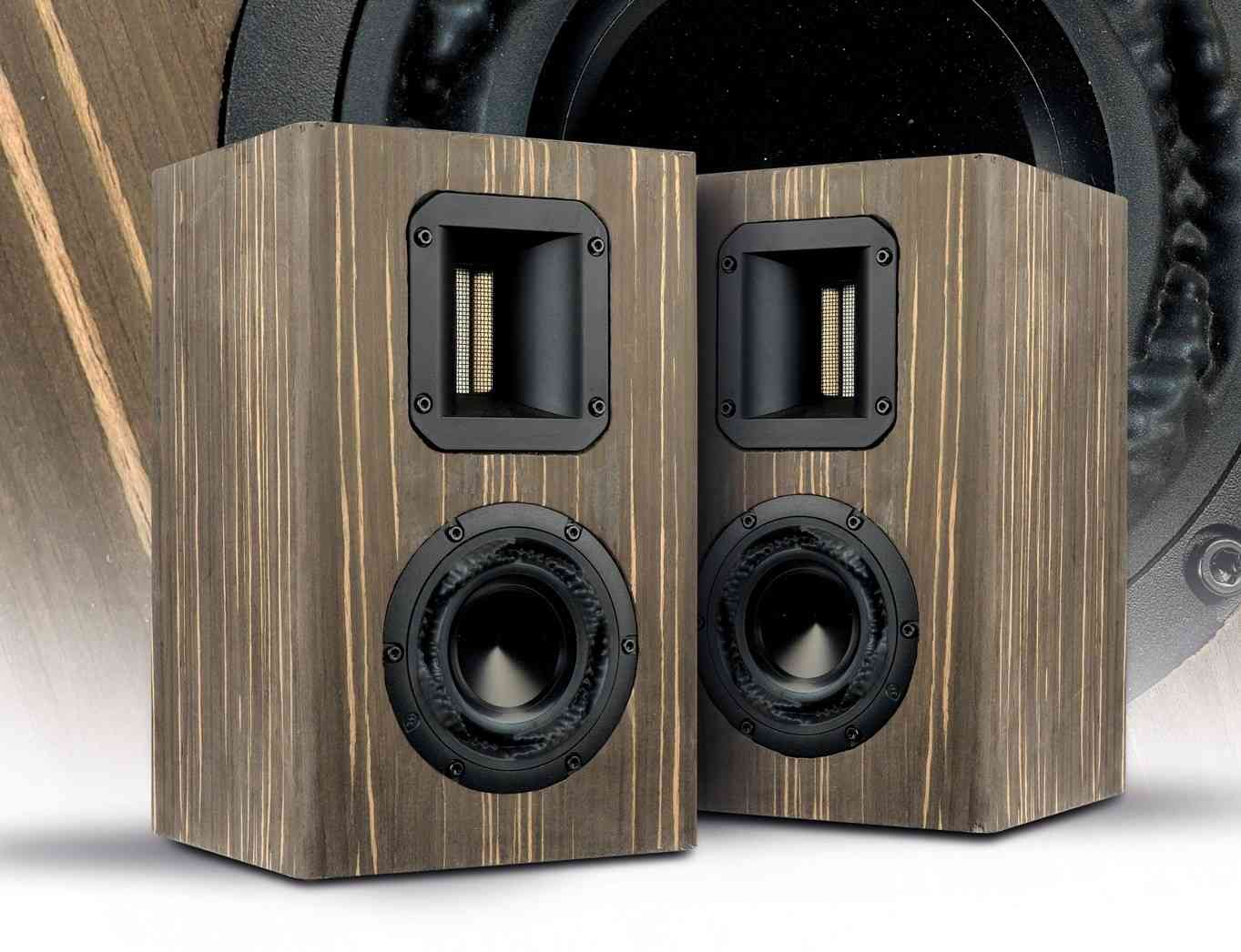

Da ist es aber gründlich mit mir durchgegangen: Statt den Purifi -6,5-Zoll-Bass als Bass mit der Animata zu einem Drei-Wege-Projekt zu vereinen, sind als „Zwischenstation“ zwei zusätzliche Boxen entstanden, die beide zu gut sind, als dass ich Sie unseren Lesern vorenthalten könnte. Hier also die Animata BR.

Auslöser für die jetzt doch als Reflexbox ausgeführte Animata BR war die Veranstaltung bei der Variant GmbH im November, bei der sich die geschlossene Version der Box mit leichter Subwoofer- Unterstützung hervorragend geschlagen hat. Michael Schmitz hat mir damals in einer Nacht- und Nebelaktion freundlicherweise noch einmal zwei Gehäuse gefräst, die handwerklich sagen wir einmal minimal über meiner eigenen Schreinerkunst einzuordnen sind. Außerdem waren die Chassis damit auch endlich eingefräst. Mit dem wundervollen und einigermaßen leicht zu verarbeitenden Furnier von Designholz.com wird daraus sogar ein wirklich schicker Lautsprecher – das mit dem Furnieren bekomme ich sicherlich auch irgendwann gut hin….

Technik

Der Hingucker beim Purifi PTT4.0X04- NAC-03 ist natürlich die extrem konturierte Sicke, die mit ihrem fast schon escher-artigen Verlauf jegliche Resonanzen an dieser Stelle effektiv verhindert. Nicht im rein ästhetischen Sinne schön, aber es funktioniert hervorragend – und einen 4-Zoll-Treiber mit 17,6mm linearem Hub hat man auch noch nicht gesehen! Bei dem als „echten Tieftöner“ definierten Chassis erkennt man eine deutlich höher gewickelte Schwingspule.

Dementsprechend steigt die Masse des Schwingsystems und der Frequenzgang zeigt hier einen etwas abfallenden Verlauf. Man kann das Chassis trotz seiner bassorientierten Auslegung aufgrund seines linearen Mitteltonbereichs auch breitbandig einsetzen, sogar hinauf bis 4 Kilohertz, bevor sich der nutzbare Bereich mit sehr kräftigen Resonanzen verabschiedet.

Mit dem RBT-35SR hat Monacor einen hoch interessanten Bändchenhochtöner ins Sortiment aufgenommen, der durch seinen Waveguide ermöglichen soll, die Wiedergabequalität des leichten Bändchens im Hochtonbereich mit der niedrigen Ankoppelbarkeit einer Kalotte zu verbinden. Nimmt man ihn in die Hand, dann überzeugt die hochwertige Verarbeitung und die Metallausführung, die zusammen mit dem eingebauten Übertrager verantwortlich für die hohe Masse des Treibers sind. Aber auch seine akustischen Qualitäten können sich sehen lassen: Ein beeindruckend linearer Frequenzgangverlauf von zwei bis über 20 Kilohertz geht einher mit einem nahezu perfekten Rundstrahlverhalten. Leider scheint es unterhalb von 2 Kilohertz ein kleines Problem mit der Schallführung zu geben, was sich durch alle unsere Messungen zieht. Der Impedanzverlauf zeigt eine kleine Resonanzspitze in dem Bereich wo auch das Wasserfalldiagramm einen deutlichen Nachschwinger offenlegt. Der Wirkungsgrad liegt bei fast 95 Dezibel. Die Klirrmessungen legen ebenfalls einen Einsatz knapp oberhalb von 2 Kilohertz bei einer kleinen Hifi -Box nahe, für lautere Anwendungen ist 3000 Hertz die Trennfrequenz der Wahl. Das ist für einen Bändchenhochtöner aller Ehren wert.

Gehäuse

Das hier gezeigte Gehäuse verzichtet auf die innere Schallwand – bei einem Vierzöller im Bass ist das zu vertreten. Das Reflexrohr hat die volle Länge und muss deshalb sorgfältig zwischen Bass und Hochtöner platziert werden, die beide recht weit in das ohnehin nicht sehr tiefe Gehäuse hineinragen. Entsprechend sorgfältig sollte man dann auch bei der Verteilung des Dämpfungsmaterials vorgehen, das das Rohr nicht verschließen darf. Das Furnieren eines bereits vorgefrästen Gehäuses ist eine extrem eklige Angelegenheit, die ich nicht unbedingt wiederholen möchte – man sieht an der einen oder anderen Stelle auch, dass ich beim händischen Anpassen an die vorhandenen Konturen etwas über das Ziel hinausgeschossen bin. Ausdrücklich loben möchte ich dabei aber das wunderbar zu verarbeitende „SaRaiFo“-Furnier von Designholz.com in der Ausführung Makassar SKS, das mit seinem Trägergewebe deutlich flexibler und einfacher zu verarbeiten ist, also normales Funier.

Frequenzweiche

Für die detaillierte Weichenabstimmung verweise ich auf die Ausgabe 5/2024. In Abweichung dazu habe ich die Drahtdurchmesser der Spulen vor dem Tieftöner etwas vergrößert, um dem höheren Tieftonpegel im Mitteltonbereich gerecht zu werden. Analog dazu ist der zweite Serienkondensator vor dem Hochtöner weggefallen und der Hochtöner wurde verpolt.

Das ergibt dann einen bis zur Trennfrequenz merklich höheren Pegel als bei der ursprünglichen geschlossenen Animata.

Messwerte

Wirkungsgrad-Rekorde darf man auch hier natürlich nicht erwarten – aber mehr als die knapp 80 Dezibel an 2,83 Volt der Animata sind es jetzt doch geworden. Der Impedanzschrieb liegt komplett über 5 Ohm, was zu einer guten Kompatibilität mit allen möglichen Verstärkern führt. Die untere Grenzfrequenz sinkt um fast 20 Hertz auf etwas unter 50 Hertz bei einem linearen Verlauf.

Trotzdem darf die kleine Box etwas näher an eine Wand rücken, denn der Pegel unterhalb von 500 Hertz ist ja immer noch leicht unter dem Mitteltonbereich. Fast schon horntypisch ist der Verlauf im Hochtonbereich: Auf Achse und unter 15 Grad Messwinkel sind die Graphen sehr ausgewogen, während es unter größeren Winkeln einen schon früh, aber sehr linearen Pegelabfall zum Superhochton gibt – hier macht sich die Schallführung vor dem Bändchen bemerkbar. Das Wasserfalldiagramm ist fast perfekt sauber. Die Klirrmessungen zeigen, dass hier immer noch ein 10-Zentimeter- Treiber im Bass werkelt, aber immerhin ist der Klirranstieg sogar bei 95 Dezibel noch sehr kontrolliert. Der breitbandig eingesetzte Bändchenhochtöner zeigt am unteren Rand seines Einsatzbereichs einen leicht erhöhten Klirr.

Hörtest

Die Animata macht in der Praxis ihrem Namen alle Ehre: In der Reflexvariante zeigt sie im Klang+Ton-Hörraum einen mehr als souveränen Auftritt und lehrt so manche Box mit deutlich größeren Tieftönern das Fürchten – kein Wunder, bei den Hubfähigkeiten des kleinen Purifi . Von dem kräftigen Hub, den er dafür machen muss, zeigt er sich aber in Sachen Mitteltonbereich völlig unbeeindruckt: Hier spielt er neutral, ja sogar richtig schön, so dass ich mich noch mehr auf das große Drei-Wege-Projekt freue, wo ja dann der ausgewiesene Mitteltöner noch einmal viel freier aufspielen darf. Der Übergang zwischen dem Konustreiber und dem Bändchen ist auch in der ja etwas anders abgestimmten Refl exvariante der Animata unmerklich – es herrscht allgemein eine große Spielfreude und Leichtigkeit. Ein Bändchen in einem Horn sorgt obendrein für eine ungemein präzise und klare Räumlichkeit, die aber nicht so „fordernd“ aussieht wie bei einem Druckkammertreiber mit einem eng abstrahlenden Horn. Mir gefällt dieses Verhalten ausgezeichnet, denn man kann konzentriert hören, ohne zu ermüden. Insgesamt spielt die Animata deutlich größer als ihre Abmessungen und noch einmal etwas wuchtiger, gewaltiger und runder als ihre kleine geschlossene Schwester – Umbau geglückt!

Aufbauanleitung

Zunächst werden auf der liegenden Seitenwand nacheinander Boden, Deckel, Rückwand angebracht. Die zweite Seitenwand verschließt die Box. Danach wird die Schallwand aufgeklebt. Nun werden die Löcher für die Chassis gesägt oder gefräst und die Löcher für die Klemmen gebohrt. Die Aufweitung der Einbauöffnung für den Tieftöner bitte nicht vergessen! Die Frequenzweiche kann auf dem Boden des Gehäuses befestigt werden. Die Box wird innen rundherum mit Bondum belegt, das Volumen mit Sonofil befüllt.

Holzliste

Material: 16 mm MDF

1x 27,4 x 15,8 cm Rückwand
2x 30,6 x 16,7 cm Seitenteile
2x 16,7 x 15,8 cm Boden, Deckel

Material: 19 mm MDF oder 18mm MPX

1 x 30,6 x 19 cm Schallwand

Zubehör pro Box

 Anschlussklemmen
 Dämpfungsmaterial Sonofil
 Bondum 800
 Holzschrauben
 Kabel
 Reflexrohr HP 35

Lieferant: Lautsprechershop

Weichenbestückung

L1: 1,0 mH Luftspule, 1,4 mm
L2: 0,47 mH Luftspule, 1,4 mm
L3: 0,47 mH Luftspule, 0,7 mm
C1: 15 µF MKP
C2: 4,7 µF MKP
R1: 8,2 Ohm MOX 10 Watt
R2: 4,7 Ohm MOX 10 Watt

Fazit

Noch einmal klanggesteigerte Variante einer ohnehin famosen Mini-Box.
