Kategorie: Car Hifi Endstufe 4-Kanal, Car Hifi Endstufe Multikanal

Serientest: Eton Stage4, Eton Stage6


Bühne frei

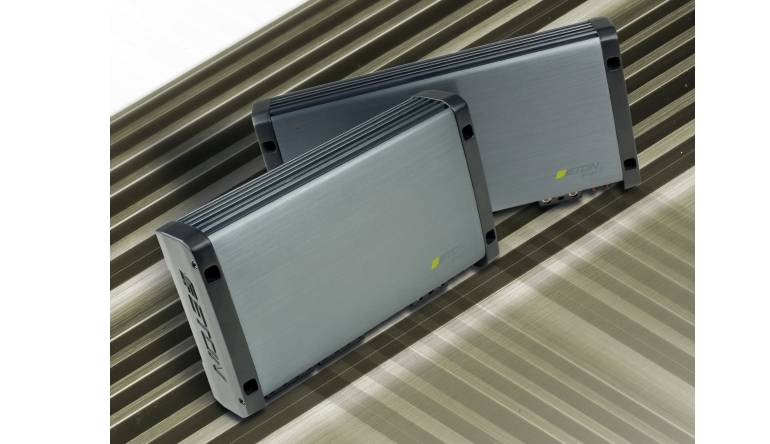

Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 1
12767

Nachdem sich Eton mit der SDA-Serie im Markt der „Digitalen“ etabliert hat, geht es jetzt einen Schritt weiter. Die neuen Stage-Endstufen kommen mit eingebautem DSP.

Klein, modern, leistungsstark -so präsentieren sich aktuelle Class-D-Endstufen als zeitgemäße Verstärker für jede Anlage. Eton hat 2015 mit der SDA-Serie vorgelegt und diese Endstufen zeichneten sich durch reichlich Leistung bei äußerst kompakten Abmessungen aus. Doch die Zeit bleibt nicht stehen, so geraten die neuen Stage-Endstufen nochmals moderner. Es gibt zwei Modelle mit 4 und 6 Kanälen und jeweils einem eingebauten 6-Kanal-DSP, wodurch die Vierkanal in den Genuss zweier prozessierter Ausgänge kommt. Die Endverstärkungen arbeiten selbstverständlich nach wie vor nach Class-D, es handelt sich also um Schaltverstärker, die die Leistung „digital“ durchschalten und das Signal durch Pulsweitenmodulation formen.

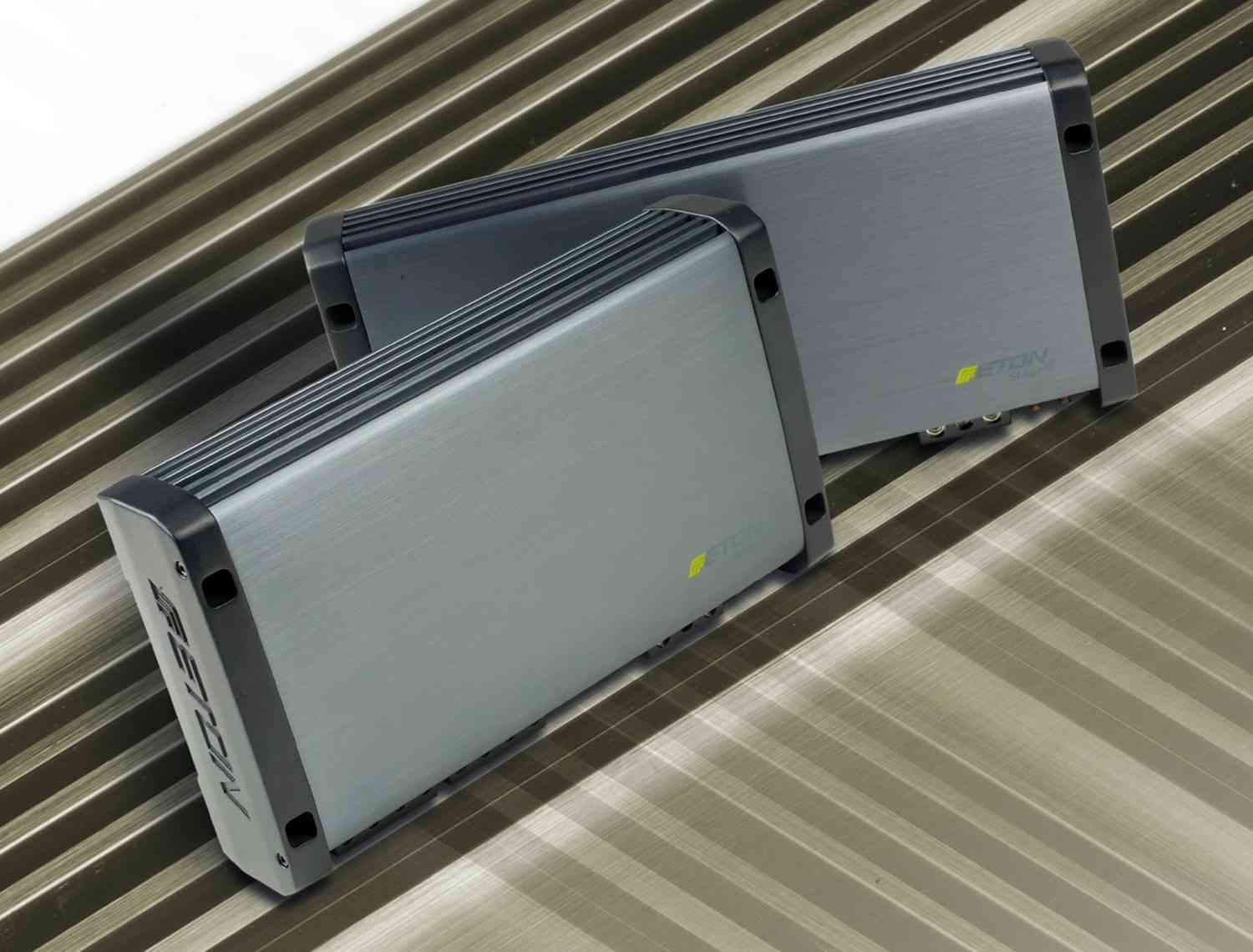

Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 2Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 3Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 4Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 5Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 6Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 7Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 8Car-HiFi Endstufe 4-Kanal Eton Stage4, Eton Stage6 im Test , Bild 9
Im Unterschied zur SDA-Reihe, die noch diskret aufgebaute Endverstärkungen besitzt, finden wir auf den Stage-Platinen nur noch wenige Leistungstransistoren, die größtenteils zur Spannungsversorgung gehören. Die eigentliche Endverstärkung übernehmen Chips, die unter der Platine direkt auf dem Kühlkörper sitzen. Ein solcher Chip kan zwei Kanäle mit je ca. 150 Watt befeuern, daher hat die Stage4 zwei, die Stage6 drei solcher Verstärkerchips. Auf der Bestückungsseite zeigen nur vier bzw. 6 Spulen samt Tiefpassfilterung an, wo das verstärkte Signal herkommt. Die DSP-Abteilung sitzt auf separaten Platinen, die nahezu rundum in ein Abschirmblech gehüllt sind. Beim DSP-Chip handelt es sich um den ADAU1701 von Analog Devices, einen 28-Bit-Prozessor mit bereits eingebauten Wandlern. Dennoch stehen ihm Analog-digital-Wandler von AKM zur Seite. Jeder kann zwei Kanäle mit 96 kHz wandeln, daher finden wir wieder zwei Stück bei der Stage4 und drei Stück bei der Stage6. Die abschließende D/A-Wandlung übernimmt der DSP-Chip selbst. Mit diesem Paket sind die Stage-Endstufen etwas hinter den High-End-DSPs am Markt, doch angesichts der Preise ist dies sicher verschmerzlich.

Software


Wenn wir auf die Software schauen, setzt sich dieser Eindruck fort, sie ist gegenüber den Topgeräten etwas abgespeckt, doch findet sich alles Nötige für guten Klang. Der Eingangsmixer kann alle Kanäle frei aus allen Eingängen zusammenmischen und zur Pegelkontrolle gibt es neben dem Master noch ein Satz Regler für alle Kanäle. Hardware-Gainregler für die Eingänge gibt es nicht, doch lässt sich die Empfindlichkeit in weiten Bereichen einstellen (280 mV - 6 V), wozu auch der Extraboost in Form der „Gain+“-Schaltfläche hilfreich ist. An Frequenzweichen gibt es die üblichen Filter Hochpass, Tiefpass und Bandpass, wobei die Flankensteilheiten nicht frei wählbar sind. 6 dB kennen die Etons gar nicht, die Hoch- und Tiefpässe lassen sich aus 12-dB-Bausteinen zusammensetzen, wobei maximal vier pro Kanalpaar zur Verfügung stehen. So lassen sich beispielsweise 12/36-dB-Bandpässe bauen oder auch 24/24-dB Bandpässe, wer nuch Hoch- oder Tiefpass braucht, kann dem entsprechend alle vier 12er zu einem 48-dB-Filter kombinieren. Das sollte in der Praxis für die meisten Fälle funktionieren. An EQs gibt es kanalgetrennt je sechs vollparametrische Bänder, das ist vollkommen ausreichend, ebenso die Laufzeitkorrektur in 7-mm-Schritten, die nur leider bei nur 174 cm bzw. 5 ms begrenzt ist. Sehr gut hat uns die einstellbare Fernbedienung gefallen, bei der man sich nicht nur aussuchen kann, auf welche Kanäle sie wirkt, sondern auch den Regelbereich. Hilfreich gegen Nebengeräusche ist, dass man die Endstufe bei Linksanschlag der Fernbedienung stumm schalten kann, außerdem ist auch ein global wirkendes Noisegate vorhanden. Alle Frequenzeinstellungen lassen sich in einem Extrafenster betrachten, bei dem die Achsen skalierbar sind und dessen Größe mit der Maus verändert werden kann - genau so soll es sein.

Messungen


Die Messwerte der Stage-Endstufen fallen mehr als nur gut aus. Die Stage6 hat sogar noch ein paar Watt mehr Leistung als die Vierer, bei beiden bleibt der Klirr locker unter der 0,1-%-Marke. Ebenso sieht man, dass beide bei rund einem Drittel der Maximalleistung den Betriebsmodus umschalten - typisch für „schlaue“ Digitalendstufen. Ebenso typisch: Die Dämpfungfaktoren gehen gen Hochton stark zurück, schuld ist das bei Digitalendstufen immer vorhandene Tiefpassfilter. Bis dahin zeigen die Etons extrem hohe Dämpfungsfaktoren.

Klang


Stage4 und Stage6 lassen sich klanglich nicht auseinanderhalten, was bei nahezu identischem Aufbau auch kein Wunder ist. Beide spielen engagiert und dynamisch, ohne das Musikmaterial weichzuzeichnen. Sie kommen auch mit tiefen Bässen prima klar und geben satte Schläge in die Eingeweide höchst präzise wieder. Doch auch mit feinen Hochtondetails haben die Endstufen keine Probleme, sie lösen sehr schön auf und auch die Räumlichkeit gelingt überzeugend. Stimmen und Instrumente geben sie ebenfalls auf sehr hohem Niveau wieder, hier hört man keinesfalls die Chipendstufe durch. Ganz im Gegenteil, manch ehrwürdige Fullsize-Class-A/B sollte sich vor den kleinen Etons in acht nehmen.

FAQ - Car Hifi Endstufe 4-Kanal

Wie schließe ich meine Endstufe an ein Nachrüst-Autoradio an?

Je nach Anzahl der Vorverstärkerausgänge am Radio verbinden Sie diese mit den Eingängen der Endstufe mit einem entsprechenden Cinchkabel (RCA Kabel). In der Regel reicht eine Stereo-Leitung, hier fallen dann allerdings Bedienelemente wie Fader oder Basslautstärke weg. Zusätzlich verbinden Sie den Remote-Eingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios.


Wie schließe ich meine Endstufe an ein Werksradio an?

Falls die Endstufe High-Level Eingänge hat, verbinden sie diese mit den Lautsprecherausgängen des Radios. Falls die Endstufe eine Einschaltautomatik hat, sind sie bereits fertig, ansonsten verbinden Sie den Remoteeingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios. Ohne High-Level Eingänge benötigen Sie einen zusätzlichen High-Low Adapter. Bei Werksanlagen mit externem Leistungsverstärker müssen Sie darauf achten, dass die High-Level Eingänge deutlich mehr als 12 Volt Eingangsspannung verkraften.


Was ist der Gain Regler?

Der Gain Regler dient der Empfindlichkeitsanpassung der Endstufe an das Autoradio. Wenn die Lautstärke am Autoradio fast voll aufgedreht ist, muss die Endstufe mit dem Gain Regler bis zur maximalen unverzerrten Lautstärke aufgedreht werden.


Was ist die Grundeinstellung der Frequenzweichen?

Front- und Hecklautsprecher werden mit einem Hochpass beschaltet, der tiefe Frequenzen wegfiltert und damit die Lautsprecher entlastet. Die Regelfrequenz hängt von den Lautsprechern ab, eine gute Grundeinstellung ist 80 Hz. Subwoofer und Tieftöner mit eigenen Kanälen werden mit einem Tiefpass beschaltet, der hohe Frequenzen wegfiltert und so für einen besseren Klang sorgt. Ein Bandpassfilter ist die Kombination aus beidem, es filtert nach unten und nach oben weg, so dass ein Frequenzband übrig bleibt.


Was ist ein Subsonicfilter?

Der Subsonic ist ein Hochpassfilter mit sehr niedriger Einstellfrequenz. Er entlastet den Subwoofer vor zu tiefen Frequenzen, die er sowieso nicht wiedergeben kann. Das bringt sauberen Pegel und besseren Klang im Arbeitsbereich des Subwoofers (z.B. von 40 bis 80 Hz)


Was ist Brückenbetrieb?

Im Brückenbetrieb werden zwei Endstufenkanäle zusammengeschaltet, um einen Kanal mit doppelter Leistung zu generieren, z.B. für Subwoofer. Zu beachten ist, dass die minimale Last (Impedanz/Ohmzahl) des angeschlossenen Subwoofers eingehalten wird. Ob die Endstufe für Brückenbetrieb zugelassen ist und wie hoch die Impedanz mindestens sein muss, verrät die Bedienungsanleitung.

Fazit

Die Stage-Endstufen kann man nur als sehr gelungen betrachten. Mit Verstärkertechnik auf der Höhe der Zeit und DSPs, die im Grunde genommen alles können, was man braucht, bieten sie jede Menge Gegenwert fürs Geld.

Kategorie: Car Hifi Endstufe 4-Kanal

Produkt: Eton Stage4

Preis: um 470 Euro

Ganze Bewertung anzeigen


10/2016
4.0 von 5 Sternen

Spitzenklasse
Eton Stage4

Kategorie: Car Hifi Endstufe Multikanal

Produkt: Eton Stage6

Preis: um 600 Euro

Ganze Bewertung anzeigen


10/2016
4.0 von 5 Sternen

Spitzenklasse
Eton Stage6

Werbung*
Aktuelle Angebote von Eton, bei:
Weitere Informationen Eton,
Weitere Informationen Eton,
Weitere Informationen Eton,
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Bewertung: Eton Stage4
Klang 40% :
Bassfundament 8%

Neutralität 8%

Transparenz 8%

Räumlichkeit 8%

Dynamik 8%

Labor 35% :
Leistung 20%

Dämpfungsfaktor 5%

Rauschabstand 5%

Klirrfaktor 5%

Praxis 25% :
Ausstattung 15%

Ver. Elektronik 5%

Ver. Mechanik 5%

Klang 40%

Labor 35%

Praxis 25%

Ausstattung & technische Daten: Eton Stage4
Vertrieb Eton
Hotline 0731 70785-20
Internet www.etongmbh.de
Technische Daten
Kanäle
Leistung 4 Ohm 78
Leistung 2 Ohm 145
Brückenleistung 4 Ohm 290
Brückenleistung 2 Ohm
Empfindlichkeit max. mV 280
Empfindlichkeit min. V 4,5
THD+N (<22 kHz) 5 W 0,015
THD+N (<22 kHz) Halblast 0,092
Rauschabstand dB(A) 87
Dämpfungsfaktor 20 Hz 447
Dämpfungsfaktor 80 Hz 447
Dämpfungsfaktor 400 Hz 320
Dämpfungsfaktor 1 kHz 279
Dämpfungsfaktor 8 kHz 16
Dämpfungsfaktor 16 kHz
Ausstattung
Tiefpass 20 - 20k Hz
Hochpass 20 - 20k Hz
Bandpass 20 - 20k Hz
Bassanhebung -15 - 15 dB/20 - 20k Hz
Subsonicfilter via HP
Phasesshift 0, 180°/LZK via DSP
High-Level-Eingänge Ja
Einschaltautomatik •, DC oder Signal
Cinchausgänge Ja
Abmess. (L x B x H in mm) 255/147/54
Sonstiges konfi gurierb. Fernbedienung, Start/Stopp-fähig
Klasse Spitzenklasse
Preis/Leistung hervorragend
Car&Hifi „Voll ausgestattete DSP-Endstufen zum attraktiven Preis.“
Bewertung: Eton Stage6
Klang 40% :
Bassfundament 8%

Neutralität 8%

Transparenz 8%

Räumlichkeit 8%

Dynamik 8%

Labor 35% :
Leistung 20%

Dämpfungsfaktor 5%

Rauschabstand 5%

Klirrfaktor 5%

Praxis 25% :
Ausstattung 15%

Verarb. Elektonik 5%

Verarb. Mechanik 5%

Ausstattung & technische Daten: Eton Stage6
Vertrieb Eton
Hotline 0731 70785-20
Internet www.etongmbh.de
Technische Daten
Kanäle
Leistung 4 Ohm 6 x 78
Leistung 2 Ohm 6 x 145
Leistung 1 Ohm
Brückenleistung 4 Ohm 3 x 290
Brückenleistung 2 Ohm
Empfindlichkeit max. mV 280
Empfindlichkeit min. V 4.5
THD+N (<22 kHz) 5 W 0,015
THD+N (<22 kHz) Halblast 0,092
Rauschabstand dB(A) 87
Dämpfungsfaktor 20 Hz 447
Dämpfungsfaktor 80 Hz 447
Dämpfungsfaktor 400 Hz 320
Dämpfungsfaktor 1 k Hz 279
Dämpfungsfaktor 8 kHz 16
Dämpfungsfaktor 16 kHz
Ausstattung
Tiefpass 20 - 20k Hz
Hochpass 20 - 20k Hz
Bandpass 20 - 20k Hz
Bassanhebung -15 - 15 dB/20 - 20k Hz
Subsonicfilter via HP
Phasesshift 0, 180°/LZK via DSP
High-Level-Eingänge Ja
Einschaltautom. (Autosense) Ja
Cinchausgänge • , 2, prozessiert
Abmess. (L x B x H in mm) 306/147/54
Sonstiges konfi gurierbare Fernbedienung, Start/Stopp-fähig
Klasse Spitzenklasse
Preis/Leistung hervorragend
Car&Hifi „Voll ausgestattete DSP-Endstufen zum attraktiven Preis.“
Geräte Eton Stage4/Stage6
Eingänge 4 bzw. 6 x RCA (Cinch), auch als Hi-in, mit Autosense (DC-Offset, Audio)Ausgänge / 2 x RCA prozessiert (nur Stage4)
Equalizer 6 vollparametrische Bänder pro Kanal, auch grafisch nutzbar, +15 bis -15 dB, Q: 0,05 - 15
Filter Wählbar pro Kanalpaar: Hochpass, Tiefpass, 12, 24, 36, 48 dB (Butterworth) / Bandpass 12/12, 24/24/, 12/24, 12/36, 24/12, 36/12 dB
Zeit und Pegel Laufzeitkorrektur 0 – 5 ms (0 – 174 cm), 7-mm-Schritte / Phasenumkehr 0, 180° / Pegelanpassung Ausgänge -60 bis +5 dB, 0,5-dB-Schritte, Mutefunktion / Pro Kanalpaar Gain+-Option (+7 dB)
Zusatzausstattung Eingangsmixer, frei konfigurierbar / 2 Presets, mit externem Schalter umschaltbar / Kanalpaare per Software brückbar / Parametrisches Noise-Gate pro Kanalpaar / Pegelfernbedienung, Kanäle und Regelbereich konfigurierbar
