Kategorie: Lautsprecherchassis Tieftöner

Einzeltest: Monacor SPH-10M


Monacor SPH-10M

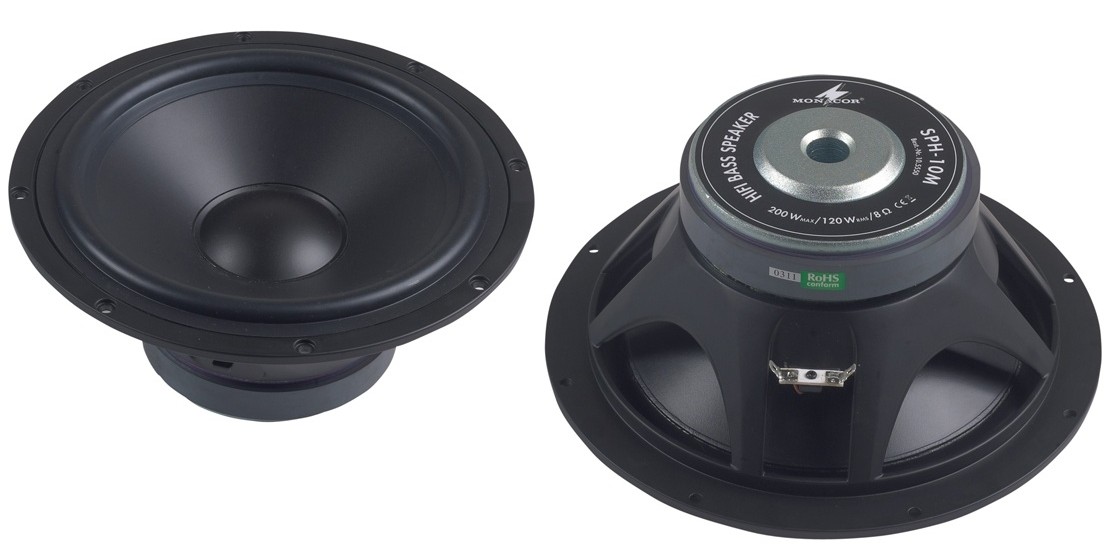

Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 1
5040

Der SPH-10M ist die größte Version der erst kürzlich in das Lieferprogramm von Monacor International aufgenommen Edel-Woofer-Gruppe. Den 5M verbauten wir schon erfolgreich in der „GT“, der 8M machte sich hervorragend in der „Raduno“. Der 10M ist als reiner Tieftöner angelegt und bringt für diesen Job alles mit, was man benötigt: eine sehr stabile PP-Membran eingefasst von einer langlebigen Gummisicke, ein Antriebssystem mit 50-mm-Schwingspule und Ferritmagnet, entlüftender Polkernbohrung und tiefgezogener Polplatte für mehr Hub. Linear geht es über einen Zentimeter aus der Mittellage, acht Schrauben halten den stabilen Druckgusskorb bombenfest in Position. Die Messungen belegen das sehr gutmütige Verhalten der exzellent bedämpften Membran bis über 1 kHz, die anschließende Resonanz muss nur bei höheren Trennungen gefiltert werden.

Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 2Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 3Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 4Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 5Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 6Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 7Lautsprecherchassis Tieftöner Monacor SPH-10M im Test, Bild 8
Das Ausschwingen ist bis zu diesem Bereich ebenfalls bemerkenswert schnell. Die Verzerrungen bleiben im Nutzbereich niedrig, nur das K3-Abbild der Resonanz bei 850 Hz legt eine Trennung unterhalb dieser Frequenz nahe – als Tieftöner eingesetzt kein Problem. Dank mittlerem Qts und tiefem fs reicht der Bass des 10M atemberaubend tief. Geschlossen gehen 50 bis 100 Liter hervorragend, ventiliert geht es in 170 Litern bis 23 Hz. Auch TMLs, TQWTs und Ähnliches sind kein Problem. Damit ist der SPH-10M ein echter Woofer alter Schule: sehr gutmütig bis in den Mittelton, tiefbassstark bis an die Hörgrenze und absolut universell einsetzbar.

Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop

Kategorie: Lautsprecherchassis Tieftöner

Produkt: Monacor SPH-10M

Preis: um 130 Euro

11/2011
Werbung*
Aktuelle Angebote von Monacor bei:
Weitere Informationen Monacor
Weitere Informationen Monacor
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop

Ausstattung & technische Daten
Technische Daten
Hersteller: Monacor
Bezugsquelle: Monacor International, Bremen
Unverb. Stückpreis 129
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): 12,3
Z 10 kHz (in Ohm): 38,8
Fs (in Hz): 35.03
Re (in Ohm): 6.6
Rms (in Kg/s): 5.55
Qms: 2.7
Qes: 0.71
Qts: 0.56
Cms (in mm/N): 0.3
Mms (in g): 68.11
BxL (in Tm). 11.8
Vas (in l): 54.75
Le (in mH): 1.09
Sd (in cm²): 360
Ausstattung
Korb Aludruckguss
Membran Polypropylen
Dustcap Polypropylen
Sicke Gummi
Schwingspulenträger Aluminium
Schwingspule (in mm) 50
Xmax absolut (in mm) 12.5
Magnetsystem Ferrit
Polkernbohrung (in mm) 20
Sonstiges tiefgezogene Polplatte
