Kategorie: Lautsprecherchassis Breitbänder

Einzeltest: Monacor SPX-5/2TB


Monacor SPX-5/2TB

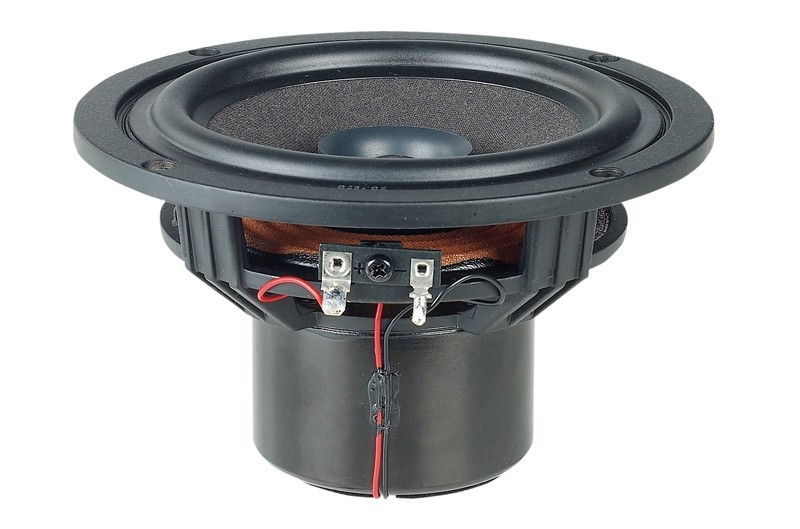

Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 1
5210

Als interessanten Neuzugang des frisch mit der TB-Serie aufgestockten, umfangreichen Chassisprogramms von Monacor International präsentieren die Bremer diesen kompakten HiFi-Koax. Das Chassis setzt auf einen potenten Tiefmitteltöner der 15-cm-Klasse mit einer Gewebekalotte in dessen Zentrum. Und bei beiden Parteien wird nicht etwa gekleckert, sondern geklotzt. Die Kalotte ist ein absolut vollwertiger Vertreter der 25-mm- Gattung mit Neodymantrieb. Eine kleine Schallführung aus Kunststoff schirmt die Membran so gut wie möglich vom Tun des Tiefmitteltöners ab und verbessert den Wirkungsgrad im unteren Frequenzbereich. Zudem wurde der Tweeter nicht einfach vor den Polkern gesetzt, sondern sauber in den Tiefmitteltöner integriert, womit er auch gleichzeitig perfekt im akustischen Zentrum des Tiefmitteltöners liegt. Um ihn herum spannt sich die prinzipbedingt große 38-mm-Schwingspule des Tiefmitteltöners, die eine sehr stabile Papiermembran antreibt.

Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 2Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 3Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 4Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 5Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 6Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 7Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 8Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 9Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 10Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 11Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 12Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 13Lautsprecherchassis Breitbänder Monacor SPX-5/2TB im Test, Bild 14
Trotzdem bleibt das Schwingsystem mit unter 10 Gramm bewegter Masse sehr leicht, was der Mitteltonwiedergabe und dem Auflösungsvermögen im oberen Frequenzbereich zugute kommt. Der potente Neodymantrieb des Konus wird durch die Entlüftungsöffnungen unterhalb der angenehm progressiven Zentrierspinne in seiner Arbeit unterstützt. Der Koax ist daher auch sehr tieftonfest, was zum Beispiel auf einen kompakten Monitorlautsprecher mit idealer räumlicher Wiedergabe hindeutet. Der sehr stabile Korb aus Aludruckguss hält die beiden Spielpartner zusammen. Die Korbstreben sind schmal genug, um die rückseitige Schallabstrahlung nicht zu behindern, durch die mehrfache Verstrebung könnte die Gesamtstabilität des Korbs aber nicht besser sein. Die Fenster im Korb sind auch groß genug, um von Schallwänden im üblichen Dickebereich um 19 mm nicht abgeschnürt zu werden. Der Frequenzgang des Hochtöners ist wegen der beengten Einbaulage koaxtypisch leicht wellig, in Relation zum steilen Konus des Tiefmitteltöners jedoch absolut in Ordnung. Das Ausschwingverhalten ist bis auf eine harmlose Resonanz bei gut 2 kHz exzellent sauber, die Klirrwerte im Einsatzbereich sind ebenfalls sehr gut. Der Tiefmitteltöner spürt von der Kalotte in seinem Zentrum wenig, er stört sich im Mittelton nur etwas an unserer extrem breiten Messwand. Eingebaut in ein Gehäuse üblicher Breite wird sich sein Frequenzgang im Mittelton deutlich linearisieren. Die minimale Welligkeit am oberen Ende seines Arbeitsbereichs bleibt harmlos, sie wird weder von Klirr noch von nennenswerten Nachschwingern begleitet. Die empfohlene Trennfrequenz liegt daher bei 3 bis maximal 4 kHz, was beide Probanden problemlos mitmachen. Auffällig ist am Tiefmitteltöner der extrem geringe K3-Klirranteil, der selbst bei strammen 95 dB bis in den Bassbereich hinein auf sehr niedrigem Niveau bleibt. Offensichtlich haben die Ingenieure das Verhältnis aus Steifigkeit, Resonanzarmut und Gewicht der Papiermembran perfekt abgeschmeckt. Selbiges gilt auch für die Parameter, die diverse Einsatzmöglichkeiten des SPX-5/2TB in greibare Nähe legen. Kompakte Reflexgehäuse zwischen 7 und 12 Litern ermöglichen Grenzfrequenzen von bis zu 50 Hz, die den Monacor zu einem absolut vollwertigen Punktstrahler ohne Abstriche im Bass oder Hochton machen. Ergänzt um einen oder mehrere Tieftöner wird der Koax im geschlossenen Gehäuse zu einer pegelfesten und kompakten Punktschallquelle, die zum Beispiel im heimischen Kino die räumliche Illusion perfektionieren kann.

Fazit

Ein potenter kleiner Koax ohne Kompromisse, der von der bassstarken Minibox bis zum räumlich perfekten Mittelhochtöner alles bietet.

Kategorie: Lautsprecherchassis Breitbänder

Produkt: Monacor SPX-5/2TB

Preis: um 129 Euro

1/2012
Werbung*
Aktuelle Angebote von Monacor bei:
Weitere Informationen Monacor
Weitere Informationen Monacor
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop

Ausstattung & technische Daten
Technische Daten Tieftöner
Hersteller: Monacor
Bezugsquelle: Monacor International, Bremen
Internet
Unverb. Stückpreis 129
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm):
Z 10 kHz (in Ohm): 13.8
Fs (in Hz): 59.79
Re (in Ohm): 6.22
Rms (in Kg/s): 1.4
Qms: 2.41
Qes: 0.46
Qts: 0.39
Cms (in mm/N): 0.79
Mms (in g): 8.95
BxL (in Tm). 6.73
Vas (in l): 9.99
Le (in mH): 0.32
Sd (in cm²): 95
Ausstattung
Korb Aludruckguss
Membran Papier
Dustcap entfällt, da Koax
Sicke Gummi
Schwingspulenträger Aluminium
Schwingspule (in mm) 38
Xmax absolut (in mm)
Magnetsystem Neodym
Polkernbohrung (in mm) nein
Sonstiges Nein
Technische Daten Hochtöner
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): Nein
Z 10 kHz (in Ohm): Nein
Fs (in Hz): 855.26
Re (in Ohm): 6.5
Rms (in Kg/s): Nein
Qms: 1,49
Qes: 2.69
Qts: 0.96
Cms (in mm/N): Nein
Mms (in g): Nein
BxL (in Tm). Nein
Vas (in l): Nein
Le (in mH): 0.03
Sd (in cm²): 4,9
Ausstattung
Frontplatte entfällt, da Koax
Membran Gewebe
Dustcap Nein
Sicke Gewebe
Schwingspulenträger Aluminium
Schwingspule (in mm) 25
Xmax absolut (in mm) k.A.
Magnetsystem Neodym
Polkernbohrung (in mm) Nein
Sonstiges Kurzhorn
