>> Mehr erfahren>> Alle anzeigenSerientest: Musway MWS822, Musway MWS1022
Flache Subwoofer von Musway
Neue Woofer braucht das Land, und zwar möglichst solche, die keine klobige Subwooferkiste für guten Bass brauchen. Daher kommen jetzt von Musway zwei Wooferchassis in Flachbauweise.
Im Subwooferangebot von Musway finden sich nicht weniger als elf Subwoofermodelle zur Auswahl. Dabei ist kein einziger davon ein „normaler“ Subwoofer. Es gibt entweder Lösungen für unter den Sitz oder fürs Reserverad oder besonders kompakt bauende und mit Miniwoofern bestückte Gehäuse. Was noch fehlt, sind Subwoofer für besonders flache Einbauten, und genau die gibt es jetzt auch. Zwei Modelle stehen zur Auswahl, der 8 Zoll kleine MWS822 und der 10 Zoll Bruder MWS1022, wobei die 22 für eine 2 x 2 Ohm Doppelschwingspule steht. Mit 130 und 150 Euro sind die MWS nicht übermäßig teuer, dafür mit 79 bzw. nur 92 Millimetern Einbautiefe wirklich flach ausgefallen.

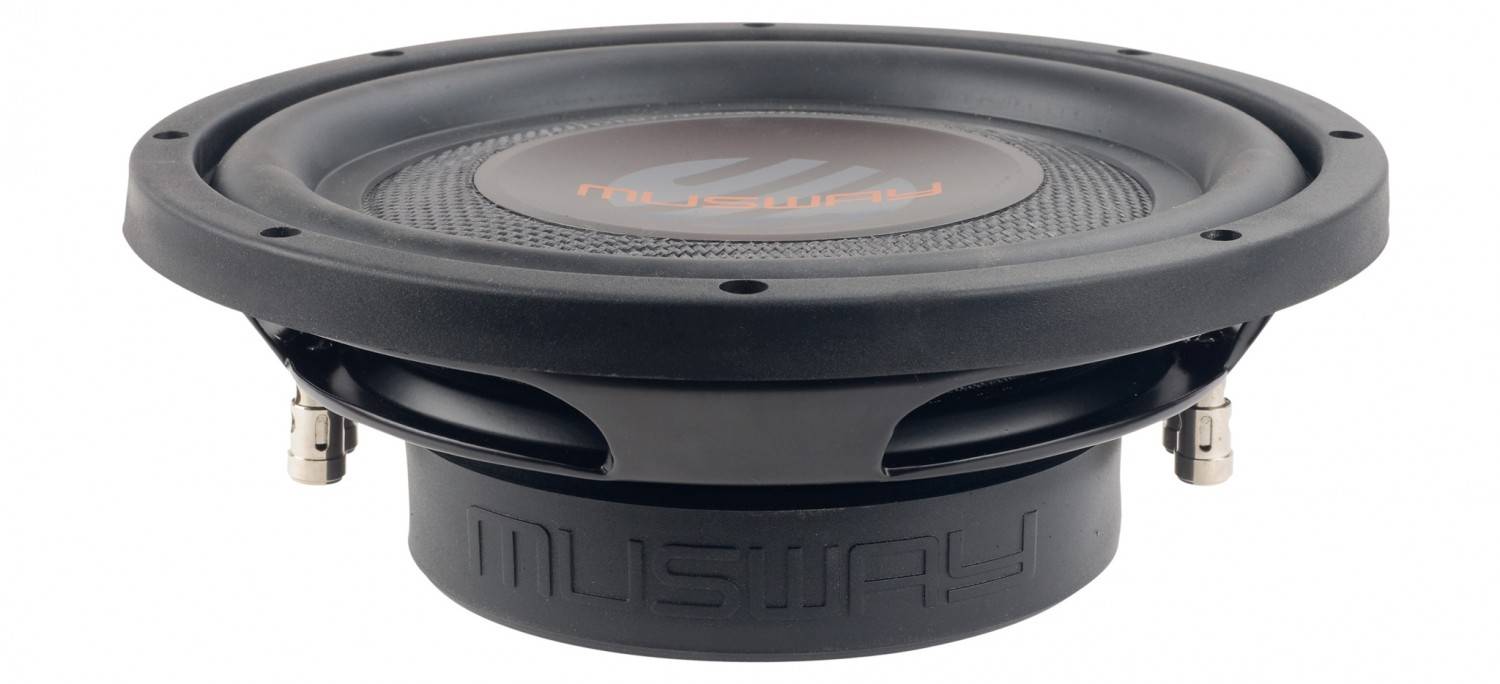

Da zu dem bezahlbaren Kurs teures Neodym nicht in Reichweite ist, verfügen die beiden Woofer über konventionelle Ferritantriebe. Beide arbeiten mit 50-Millimeter-Schwingspulen, müssen sich also nicht verstecken, was die Belastbarkeit angeht. Da die Antriebe gar nicht mal so flach ausfallen, muss der Platz innerhalb des Korbs eingespart werden. Hierzu ist die Ebene der Zentrierspinne nicht wie üblich am unteren Korbabschluss zu finden, sondern wandert ein Stück in den Korb hinein. Das ist nötig, um genügend Hubweg für die Schwingeinheit sicherzustellen, denn ein Subwoofer sollte schon etwas Luft bewegen können. Da bleibt bei der Membran kein Platz mehr für den normalen Konus. Die Musway-Membran kann man sich vielmehr so vorstellen, dass man den Konus auf halbem Weg umgeknickt hat, so dass sich von der Seite ein zickzackförmiges Profil bietet. Dafür kommt als Material eine Fasermatte aus Glasfaser mit Carbonzusatz zum Einsatz, die in Form gebracht wird und dann mit Harz luftdicht verbacken wird. Auf der Membranvorderseite verschließt dann eine große flache Dustcap die Membran und sorgt für eine glatte Fläche. Zur Steigerung der Stabilität ist der äußere Membranrand dann noch „umgebördelt“, das sorgt für zusätzliche Verwindungssteifigkeit.Messungen und Sound

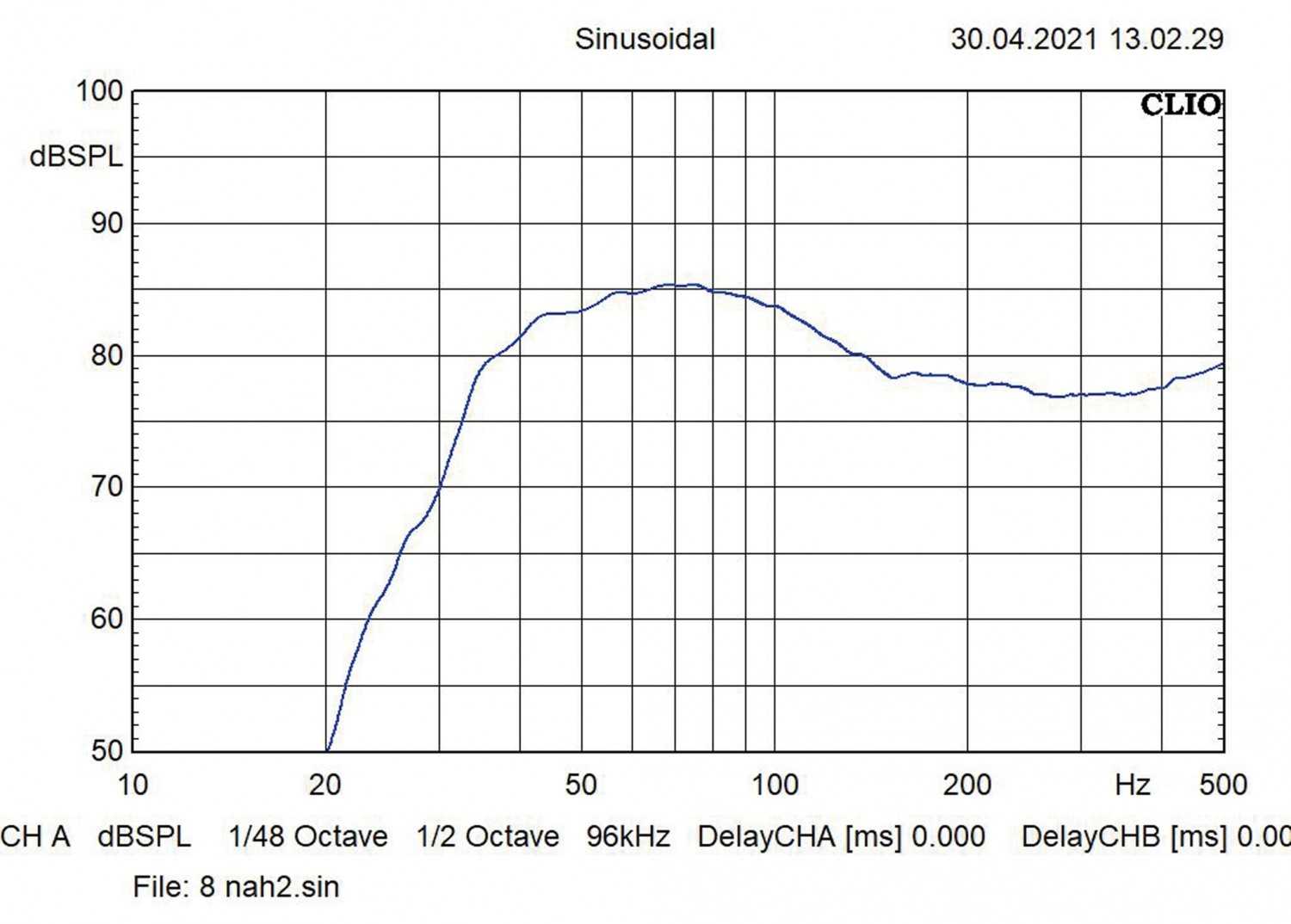

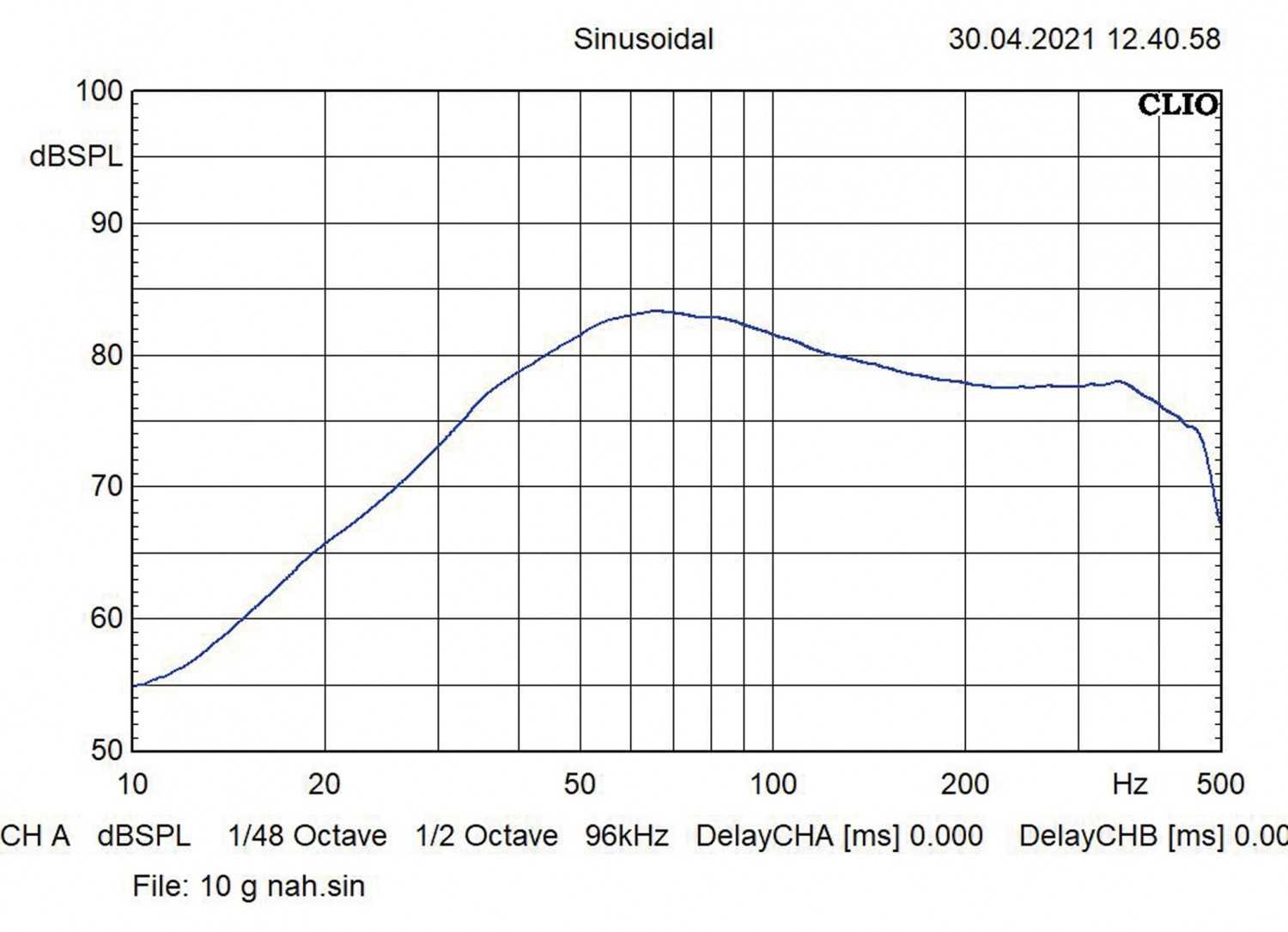

Wie jeden Lautsprecher kann manch auch einen Flachsubwoofer in verschiedene Gehäuse einbauen. Für eine möglichst kompakte Bauform bieten sich geschlossene Gehäuse an, die immer etwas kleiner ausfallen als ventilierte. Der MWS822 braucht zwischen 8 und 20 Liter, beim MWS1022 sind mindestens 20 Liter angesagt, nach oben offen. Im Bassreflexgehäuse hätte der 8er am liebsten gut 20 Liter, etwas weniger geht aber auch. Beim 10er werden die Gehäuse aufgrund der hohen Güte Qts sehr groß, hier wären 40 Liter angesagt, wofür man aber meist keinen Flachwoofer braucht. Wir testen daher den MWS822 in 17 Liter bassreflex und den MWS1022 in 30 Liter geschlossen. So geht es klanglich auch nach vorn. Der MWS822 spielt für einen kleinen Woofer erstaunlich tief. Selbst dunklere Bässe gibt er ohne zu murren wieder. Auf der anderen Seite macht er auch mit Techno oder generell Oberbass Spaß, hier spielt er recht sauber und dynamisch. Der MWS1022 sorgt für noch mehr Tiefbass. Trotz „nur“ geschlossenem Gehäuse verhilft ihm seine Auslegung zu einem sehr souveränen Spiel, das gleichmäßig und ausgewogen bis in den Frequenzkeller geht. Auch elektronische tiefe Töne spielt er sehr sauber und Bassdrums kommen schön druckvoll.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Die MWS-Subwoofer schaffen den Spagat zwischen Platz sparender Flachbauweise und trotzdem ansprechendem Sound problemlos. Wir sind sehr zufrieden mit der Performance.Kategorie: Car Hifi Subwoofer Chassis

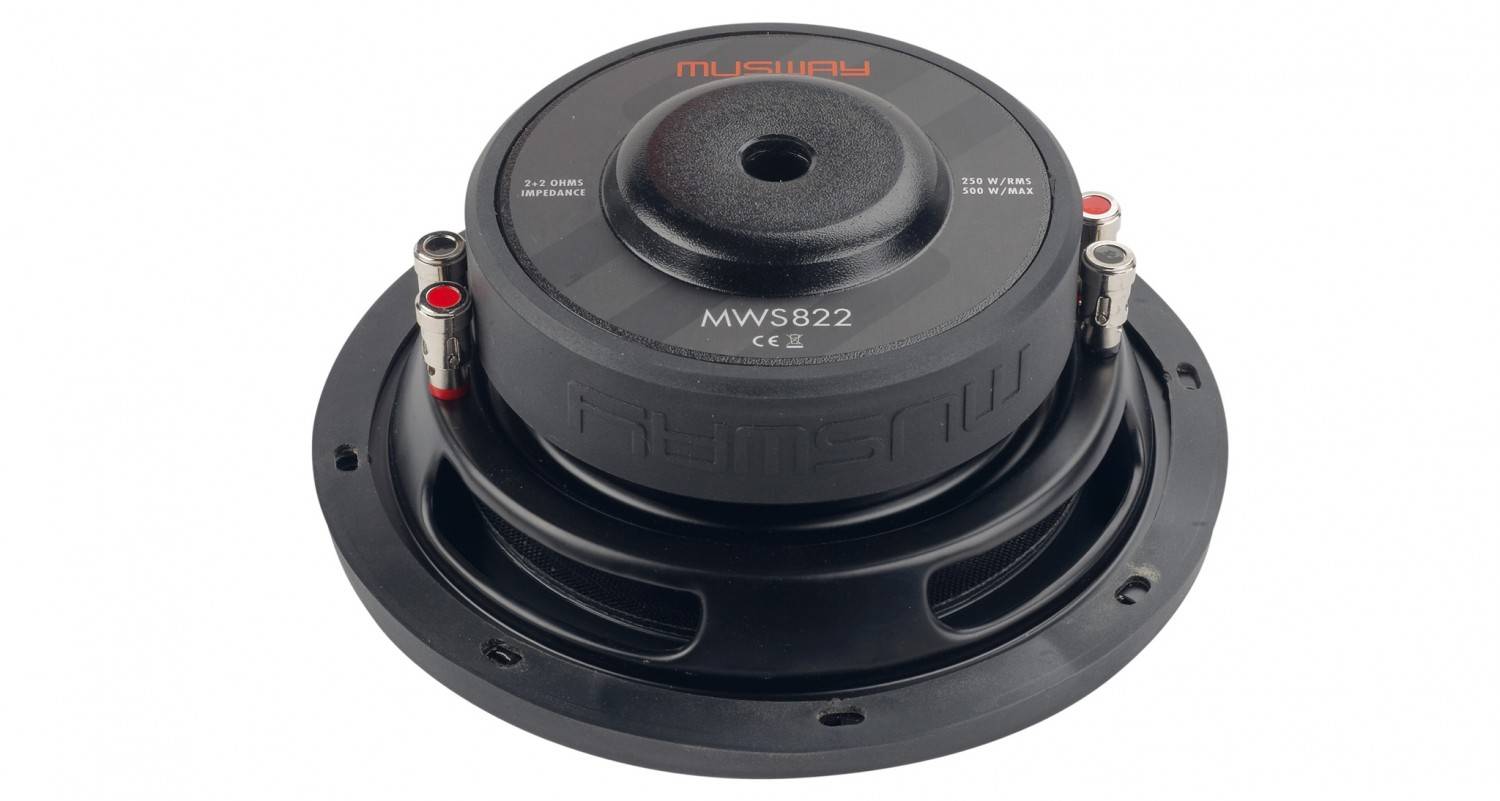

Produkt: Musway MWS822
Preis: um 130 Euro
Oberklasse
Musway MWS822
Kategorie: Car Hifi Subwoofer Chassis

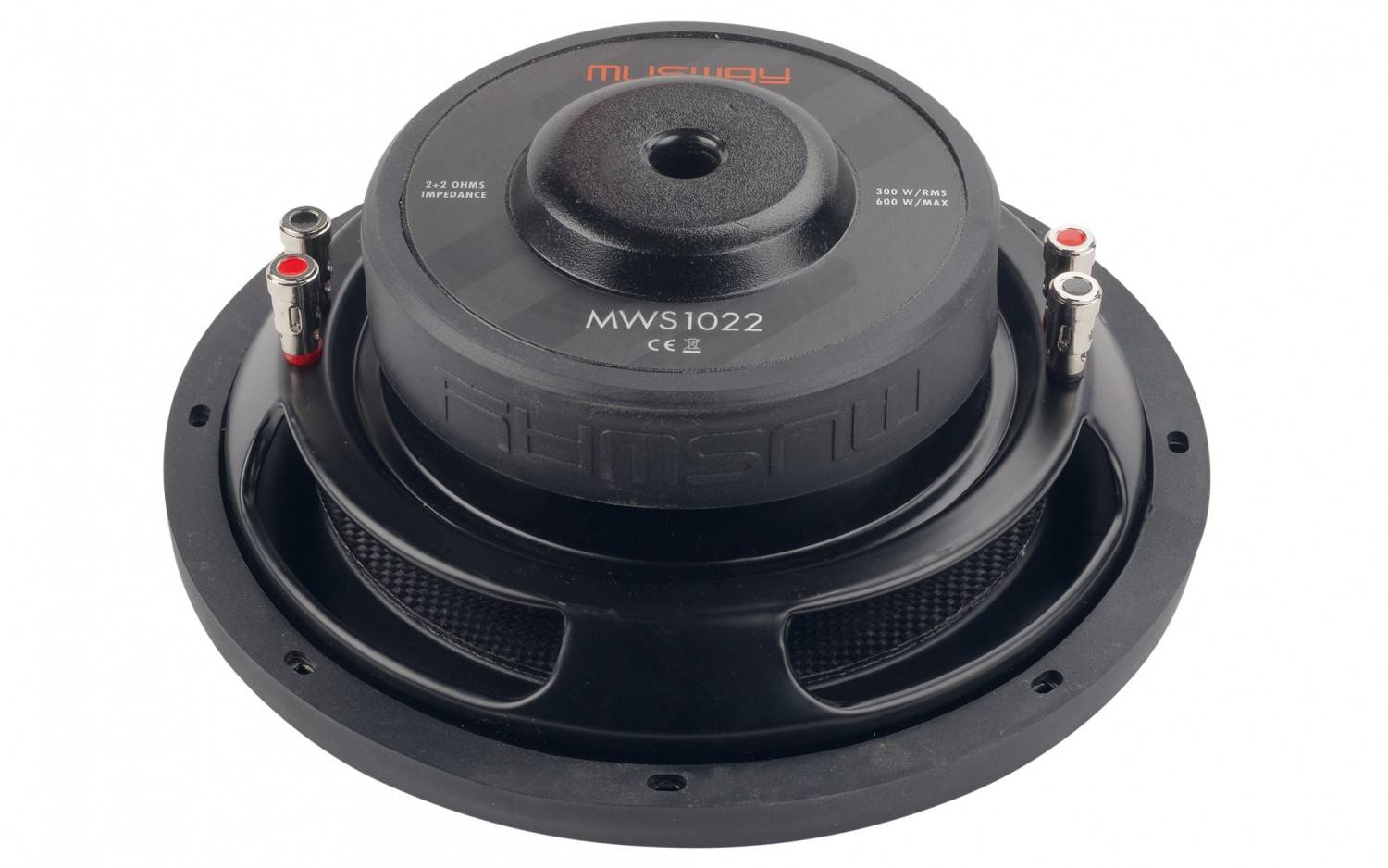

Produkt: Musway MWS1022
Preis: um 150 Euro
Oberklasse
Musway MWS1022
304-2077
Monsteraudio GmbH |
Im Mittelpunkt der FINEST AUDIO SHOW Vienna am 23. und 24. November 2024 in Wien steht die Leidenschaft für HiFi-Technik, Musikwiedergabe und den perfekten Klang.
>> Mehr erfahren>> Alle anzeigenFür die Älteren unter uns gehören diese Lautsprecher zu den ersten jugendlichen Audiowunschträumen, wie zum Beispiel das Klipschorn oder die Electro Voice Sentry III. Für alle anderen könnte dieser besondere Lautsprecher eine echte Überraschung werden.
>> Mehr erfahren>> Alle anzeigenVon Audio System gibt es eine Vielzahl an Nachrüstlautsprechern für Audi. Wir schaffen den Überblick und testen das RFIT Set für den A6 C8.
>> Mehr erfahren>> Alle anzeigenDer TCL 115X955 MAX trägt die Namenserweiterung MAX völlig zurecht: Mit einer Diagonalen von 115 Zoll (292 cm) ist er nicht weniger als der derzeit größte QD-Mini-LED-TV.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Audio Design, Kronau |
Hotline | 07253 9465-0 |
Internet | www.audiodesign.de |
Technische Daten | |
Korbdurchmesser (in cm) | 21,4 cm |
Einbaudurchmesser (in cm) | 17,8 cm |
Einbautiefe (in cm) | 7.9 |
Magnetdurchmesser (in cm) | 13,4 cm |
Gewicht (in kg) | 2 |
Nennimpedanz (in Ohm) | 2 x 2 Ohm |
Gleichstromwiderstand Rdc (in Ohm) | 3.92 |
Schwingspuleninduktivität Le (in mH) | 2.65 |
Schwingspulendurchmesser (in mm) | 50 |
Membranfläche (in cm²) | 216 |
Resonanzfrequenz fs (in Hz) | 40 |
mechanische Güte Qms | 5.33 |
elektrische Güte Qes | 0.67 |
Gesamtgüte Qts | 0.59 |
Äquivalentvolumen Vas (in l) | 10 |
Bewegte Masse Mms (in g) | 102 |
Rms (in Kg/s) | 4.84 |
Cms (in mm/N) | 0.15 |
B x I (in Tm) | 12.3 |
Schalldruck 1W, 1m (in dB) | 85 |
Leistungsempfehlung | 100 – 300 W |
Testgehäuse | BR 21 l |
Reflexkanal (d x l) | 7 x 19 cm |
Klasse | Oberklasse |
Preis/Leistung | sehr gut |
Car&Hifi | Sorgfältig konstruierte Subwoofer für flache Platzspargehäuse |
Klang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Audio Design, Kronau |
Hotline | 07253 9465-0 |
Internet | www.audiodesign.de |
Technische Daten | |
Korbdurchmesser (in cm) | 25,9 cm |
Einbaudurchmesser (in cm) | 22,5 cm |
Einbautiefe (in cm) | 9.2 |
Magnetdurchmesser (in cm) | 14,5 cm |
Gewicht (in kg) | 2.2 |
Nennimpedanz (in Ohm) | 2 x 2 Ohm |
Gleichstromwiderstand Rdc (in Ohm) | 3.97 |
Schwingspuleninduktivität Le (in mH) | 2.76 |
Schwingspulendurchmesser (in mm) | 50 |
Membranfläche (in cm²) | 346 |
Resonanzfrequenz fs (in Hz) | 36 |
mechanische Güte Qms | 4.55 |
elektrische Güte Qes | 0.91 |
Gesamtgüte Qts | 0.76 |
Äquivalentvolumen Vas (in l) | 23.2 |
Bewegte Masse Mms (in g) | 141 |
Rms (in Kg/s) | 7.01 |
Cms (in mm/N) | 0.14 |
B x I (in Tm) | 11.79 |
Schalldruck 1W, 1m (in dB) | 83 |
Leistungsempfehlung | 150 – 300 W |
Testgehäuse | g 30 l |
Reflexkanal (d x l) | Nein |
Klasse | Oberklasse |
Preis/Leistung | sehr gut |
Car&Hifi | Sorgfältig konstruierte Subwoofer für flache Platzspargehäuse |
