Einzeltest: Audio System X 08


Audio System X 08 – kleiner, aber feiner Subwoofer

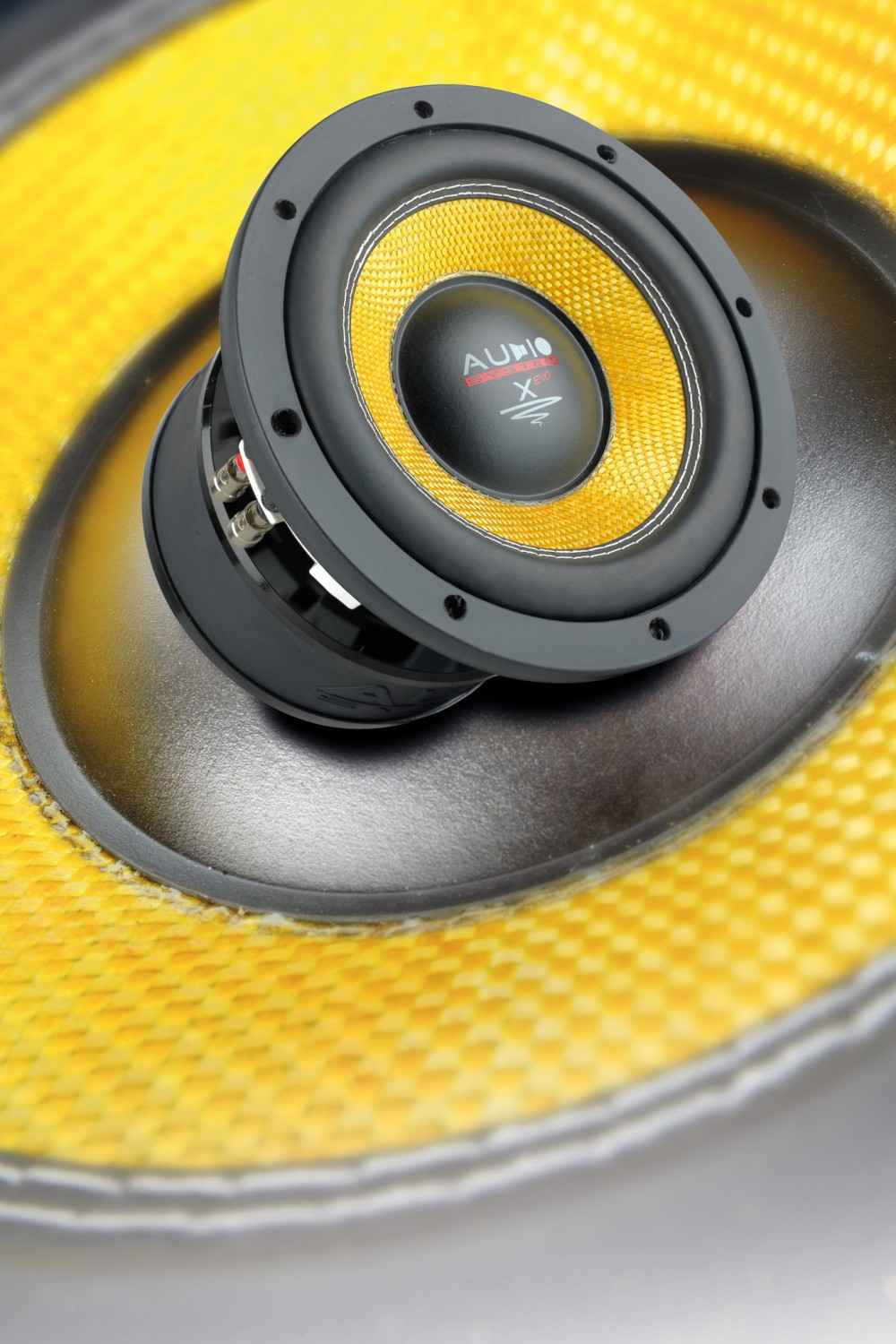

Car-Hifi Subwoofer Chassis Audio System X 08 im Test, Bild 1
17017

Ein 20er hat in Audio Systems X-Serie noch gefehlt. Mit dem X 08 schließt sich jetzt diese Lücke.

Kleine Subwoofer sind ja gerade angesagt, und so wundert es nicht, dass Audio System mit dem 20er X 08 ums Eck kommt. Der ist sehr massiv aufgebaut, allerdings ohne übertrieben auf SPL zu machen. Doch Vorsicht: Der X 08 kommt mit enormer Magnetpower daher und zeigt eine mit 12 – 13 mm Überhang gesegnete Schwingspule aus dickem Kupferdraht, die ihm enorme Hübe ermöglicht. Der Antrieb ist dabei auch noch eine Augenweide mit feinen Polplatten und einer Höherlegung des Gusskorbs mittels Abstandsbuchsen. Die Membran ist ebenfalls sehr stabil aufgebaut, sie besteht aus einem Papierkonus, der mit Kevlarfasern auf der Vorderseite verstärkt ist.


Messungen und Sound


Im Labor zeigt sich, wie ausgewogen der X 08 geworden ist. Er liefert einen universellen Parametersatz und funktioniert prächtig im Gehäuse, das allerdings mit gut 30 Litern nicht gerade klein ausfällt.

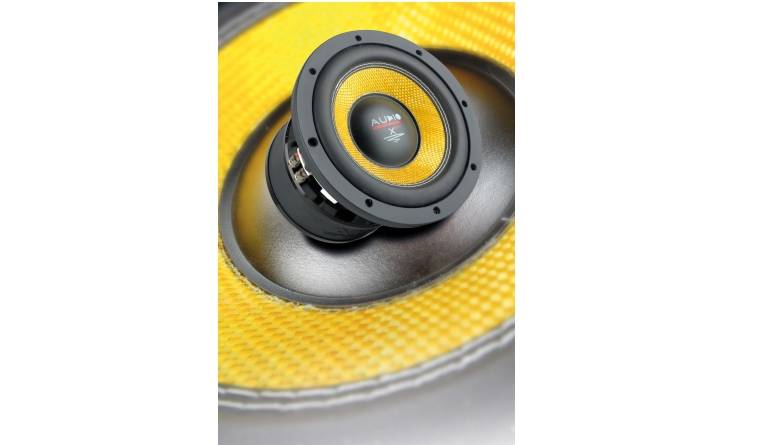

Car-Hifi Subwoofer Chassis Audio System X 08 im Test, Bild 2
Mindestens 20 Liter sollte man auch einplanen. Aber dann legt der X 08 los, dass man nicht glaubt, nur einen 20er zu hören. Er haut feste aufs Trommelfell, und das mit der nötigen Präzision. Knackig und kräftig kann er bestens, so dass er eine unbedingte Empfehlung erhält.

FAQ - Car Hifi Subwoofer Chassis

Was ist die Impedanz

Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.


Was ist eine Doppelschwingspule?

Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.


Wie verschalte ich eine Doppelschwingspule?

Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.


Welche Endstufe passt zu meinem Subwoofer?

Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.


Muss ich einen neuen Subwoofer erst einspielen?

Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.

Fazit

Der X 08 ist ein hervorragender kleiner Subwoofer, der noch im bezahlbaren Rahmen liegt, aber Großes leistet. Er hat ganz klar das Zeug zum Bestseller.

Kategorie: Car Hifi Subwoofer Chassis

Produkt: Audio System X 08

Preis: um 200 Euro

Ganze Bewertung anzeigen


1/2019
4.5 von 5 Sternen

Oberklasse
Audio System X 08

Werbung*
Aktuelle Angebote von Audio System bei:
Weitere Informationen Audio System
Weitere Informationen Audio System
Weitere Informationen Audio System
Weitere Informationen Audio System
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Bewertung
Klang 50% :
Tiefgang 12.50%

Druck 12.50%

Sauberkeit 12.50%

Dynamik 12.50%

Labor 30% :
Frequenzgang 10%

Wirkungsgrad 10%

Maximalpegel 10%

Verarbeitung 20% :
Verarbeitung 20%

5 von 5 Sternen

Ausstattung & technische Daten
Vertrieb Audio System, Hambrücken
Hotline 07255 7190795
Internet www.audio-system.de
Technische Daten
Korbdurchmesser (in cm) 22
Einbaudurchmesser (in cm) 18,6
Einbautiefe (in cm) 16
Magnetdurchmesser (in cm) 17,1
Gewicht (in kg) 8.9
Nennimpedanz (in Ohm)
Gleichstromwiderstand Rdc (in Ohm) 3.29
Schwingspuleninduktivität Le (in mH) 2.39
Schwingspulendurchmesser (in mm) 50
Membranfläche (in cm²) 214
Resonanzfrequenz fs (in Hz) 38
mechanische Güte Qms 5.35
elektrische Güte Qes 0.62
Gesamtgüte Qts 0.55
Äquivalentvolumen Vas (in l) 7.4
Bewegte Masse Mms (in g) 152.5
Rms (in Kg/s) 6.8
Cms (in mm/N) 0.12
B x I (in Tm) 13.92
Schalldruck 1W, 1m (in dB) 84
Leistungsempfehlung 200 – 500 W
Testgehäuse BR 33,5 l
Reflexkanal (d x l) 10 x 20 cm
Klasse Oberklasse
Preis/Leistung sehr gut
Car&Hifi 20er mit jeder Menge Performance
