Kategorie: Lautsprecherchassis Tieftöner

Einzeltest: Redcatt SW15.01X8


Einzelchassistest Redcatt Audio SW15.01X8

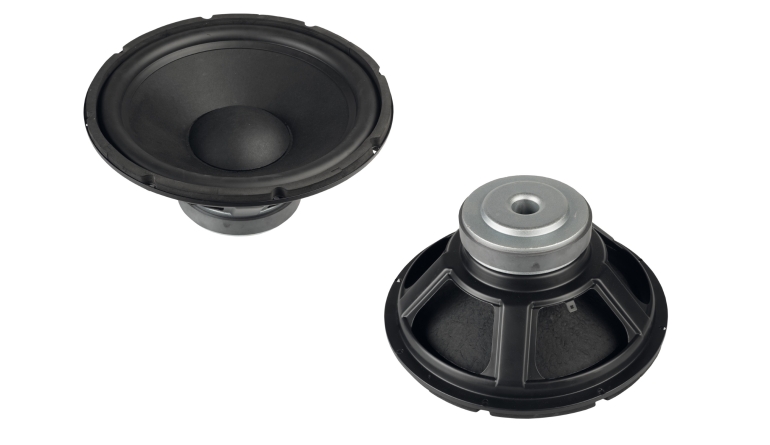

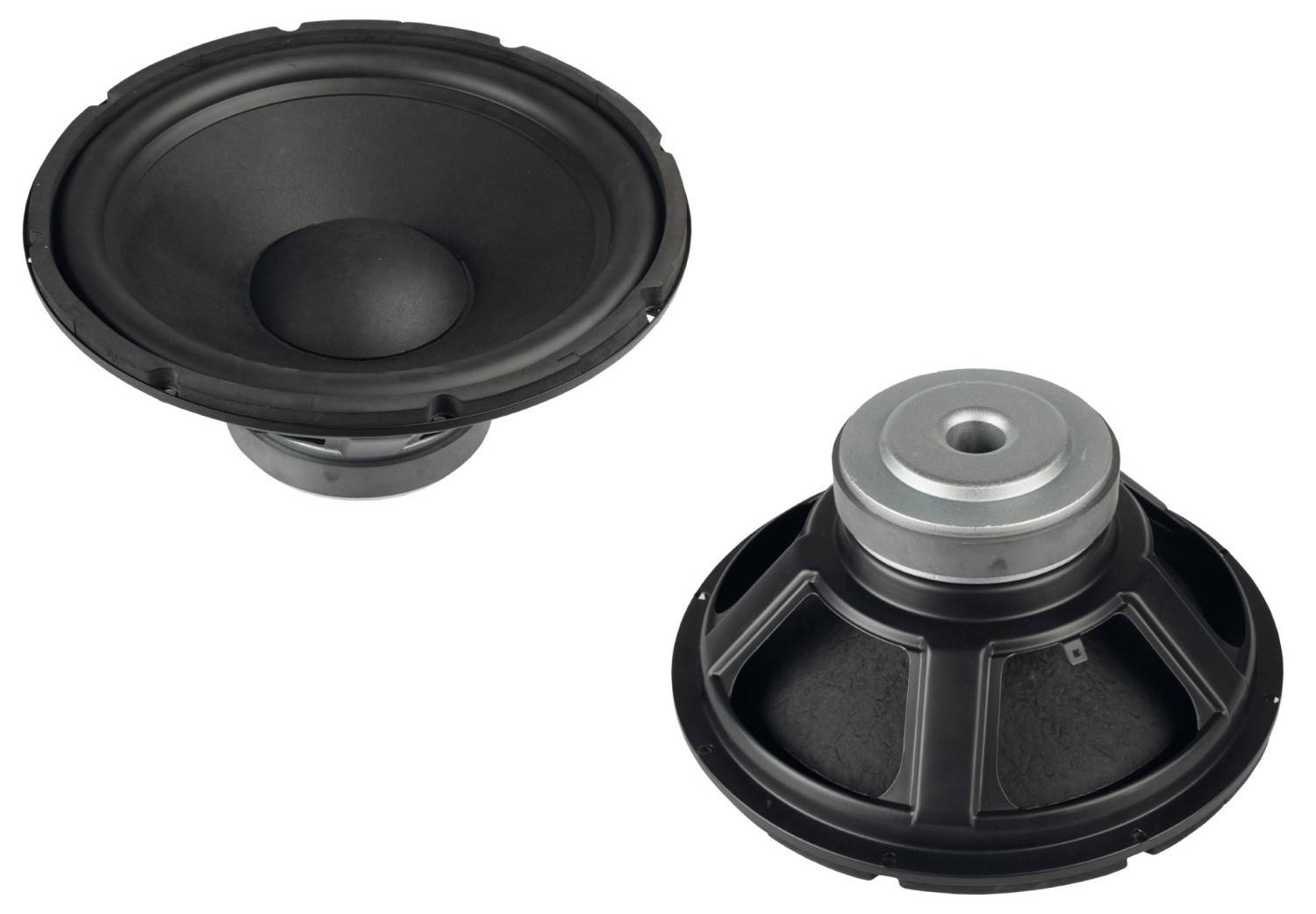

Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 1
22001

Redcatt Audio, im Vertrieb von Blue Planet Acoustic, ist ein relativ neuer Name auf dem deutschen Markt. Das international aufgestellte Unternehmen unterhält eine moderne Fertigung in China und blickt inzwischen auf eine 25-jährige Geschichte zurück.

Kommen wir zum Chassis: Der Subwoofer, der mit knapp 100 Euro Verkaufspreis zu den günstigsten Vertretern seiner Zunft gehört, verfügt über einen stabilen Stahlblechkorb, eine wulstige Gummisicke und eine Papiermembran. Die Dustcap wird ebenfalls aus Papier gefertigt.

In Sachen Frequenzgang gibt sich der Fünfzehnzöller für einen Subwoofer mustergültig: Mit immerhin fast 90 dB/2,83V Wirkungsgrad zeigt er bis gut 500 Hertz eine recht lineare Frequenzgangkurve, darüber eine Sickenresonanz, dann bei 1700 Hertz eine kräftige Membranresonanz, bis sie steil im Pegel abfällt.

Bei unseren Klirrmessungen fällt eine extrem gute Belastbarkeit auf, mit einer K3-Spitze bei 500 Hertz, die mit der Membranresonanz korrespondiert.

Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 2Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 3Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 4Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 5Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 6Lautsprecherchassis Tieftöner Redcatt SW15.01X8 im Test, Bild 7
Bei entsprechender Filterung kein Problem – die Spitze fällt ohnehin erst bei extrem lauten 95 Dezibel auf. Das Wasserfalldiagramm zeigt im Nutzbereich bis 500 Hertz ebenfalls keine Auffälligkeiten. In Sachen Gehäuseberechnung macht sich der Antrieb dann bemerkbar: Bassreflex lässt sich nicht sinnvoll realisieren – in geschlossenen Gehäuse geht es bei etwa 100 Litern und einer unteren Grenzfrequenz von 40 Hertz bei moderater Oberbassbetonung los – aber auch 200 Liter sind noch nicht zu viel, wobei es hier schon unter 30 Hertz geht.

Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop

Fazit

Gelungener und preisgünstiger Subwoofer für den Einsatz in geschlossenen Gehäusen.

Kategorie: Lautsprecherchassis Tieftöner

Produkt: Redcatt SW15.01X8

Stückpreis: um 98 Euro

12/2022

Gelungener und preisgünstiger Subwoofer für den Einsatz in geschlossenen Gehäusen.

Redcatt SW15.01X8

12/2022

Redcatt SW15.01X8
PREIS-TIPP
Werbung*
Aktuelle Lautsprecherchassis Tieftöner bei:
Weitere Informationen Lautsprecherchassis Tieftöner
Weitere Informationen Lautsprecherchassis Tieftöner
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Ausstattung & technische Daten
Technische Daten
Hersteller: Redcatt
Bezugsquelle: Blue Planet Acoustic, Oberursel
Internet: www.redcatt.de
Unverb. Stückpreis 98
Chassisparameter K+T-Messung
Z (in Ohm):
Fs (in Hz): 21
Re (in Ohm): 5.65
Rms (in Kg/s): 3.51
Qms: 6.49
Qes: 0.52
Qts: 0.48
Cms (in mm/N): 0.34
Mms (in g): 174
BxL (in Tm). 15.72
Vas (in l): 302
Le (in mH): 1.5
Sd (in cm²): 804
Ausstattung
Korb Stahlblech
Membran Papier
Dustcap Papier
Sicke Gummi
Schwingspulenträger k.A.
Schwingspule (in mm) 75 mm
Xmax absolut (in mm) Ja /- 4,85 mm
Magnetsystem Ferrit
Polkernbohrung (in mm) Nein
Sonstiges Nein
Außenabmessungen (in mm): 385 mm (Durchmesser)
Einbauabmessungen (in mm): 347 mm (Durchmesser)
Einbautiefe (in mm) 170
Korbranddicke (in mm) 8 mm
