>> Mehr erfahren>> Alle anzeigenEinzeltest: Rockford Fosgate R2D2-12
Ami- Schnäppchen

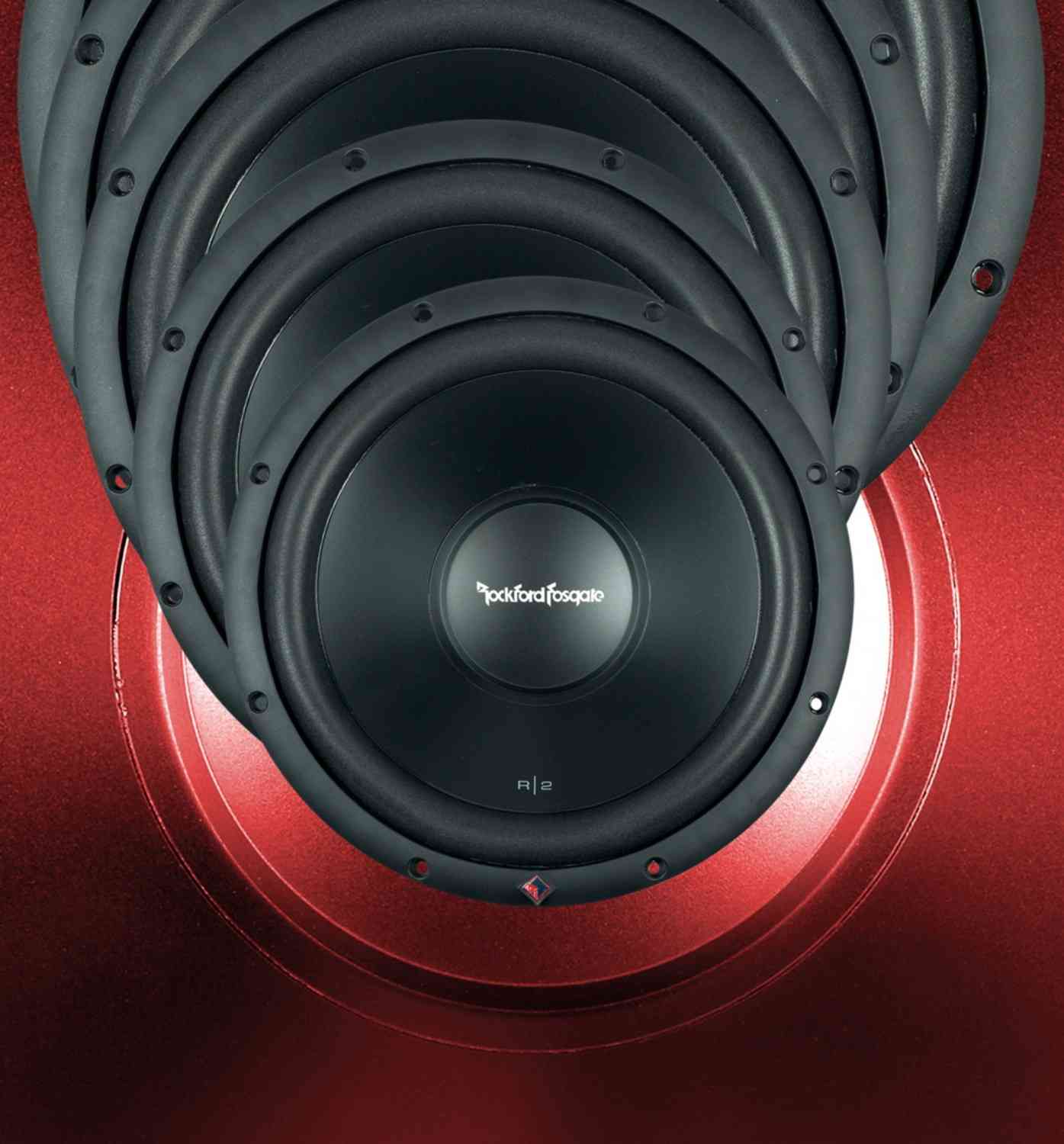

Unter Prime lanciert Rockford Fosgate bezahlbare Komponenten für Car-HiFi-Freaks, die auf den Ami-Sound stehen, aber mit schmalem Budget auskommen wollen. Wir haben uns den Prime- Subwoofer R2D2 angesehen.
Jedem Star-Wars-Fan kommt auf der Stelle das Grinsen ins Gesicht bei der Typbezeichnung R2D2. Dabei bedeutet R2 die obere der beiden Prime-Subwooferlinien, während D2 wie immer eine 2 x 2-Ohm-Doppelschwingspule bezeichnet. Neben unserem R2D2-12 gibt es auch den zehnzölligen -10 sowie die R2S-Modelle in Flachbauweise. Die R2-Familie will für kleines Geld überzeugen, dazu stattet Rockford sie mit wertigen, wenn auch nicht übermäßig teuren Materialien aus. Der Blechkorb (sogar mit Hinterlüftung) fällt stabil aus, die einfache Membran ohne Verstärkungen besteht wie die Dustcap aus Polypropylen. Eine mittelbreite Schaumstoffsicke sorgt für Wirkungsgrad und im Antrieb werkelt ein einzelner, allerdings recht dicker Ferritring.
Die Schwingspule misst 50 mm im Durchmesser und bietet laut Hersteller 4 mm linearen Hub. Das ist alles im Normalbereich, und der Woofer sieht insgesamt ziemlich lecker und gut verarbeitet aus. Unsere Messungen ergeben mit fs 32 Hz und Qts 0,53 sehr brauchbare Werte, mit denen sich so ziemlich alles bauen lässt. Wegen der leichten Schwingeinheit und der relativ weichen Einspannung derselben ergibt sich Vas zu 76 l, was auch große Boxen nach sich zieht. In Bassreflex will der R2D2 zwischen 60 und 90 Liter sehen, was er mit Tiefbass ohne Ende belohnt. Geschlossen landen wir mit 40 Litern bei einem Einbau-Q von 0,9, was ein immer noch sauberes Ausschwingen verheißt.Sound
Der R2D2 spielt im geschlossenen Gehäuse wunderbar ausgewogen. Der Tiefgang passt perfekt zu Rock und Charts, es setzt sehr kräftige Bässe, die aber nicht zum Wummern neigen. Ein ausgesprochenes Pegelmonster ist der R2 nicht, klar reicht die Membranfläche eines Zwölfzöllers aber immer aus, um ein Fahrzeug adäquat zu beschallen. Bei knackigen Passagen kann der Rockford dann seine Vorteile ausspielen, hier bringt er den Bass sauber rüber, vergisst aber auch den nötigen Saft nicht.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Insgesamt stellt Rockford mit dem R2D2-12 einen Woofer hin, dem man keine echten Schwächen nachsagen kann. Das Teil ist hübsch, ordentlich gemacht – und spielt prima.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Rockford Fosgate R2D2-12
Preis: um 110 Euro
Oberklasse
Rockford Fosgate R2D2-12
323-2541
Masori |
Fast so traditionell wie der Adventskranz in der Vorweihnachtszeit ist die Null-Prozent-Finanzierungsaktion im Dezember bei www.nubert.de, mit der sich lang gehegte Wünsche unkompliziert erfüllen lassen. Die Aktion läuft bis zum 6. Januar.
>> www.nubert.de/sale/>> Alle anzeigenTCL ist ein weltweit führender Hersteller von Mini-LED-TVs. Die eigenen Produktionsstätten gehören zu den modernsten Fernseher-Fabriken der Welt. Wir testen das Premiummodell C855 in 75 Zoll.
>> Mehr erfahren>> Alle anzeigenAls ideales Geschenk für die Familie, liebe Freunde oder sich selbst – entscheiden Sie sich jetzt für die Revox S100 Audiobar.
>> jetzt bis 31.01.2025>> Alle anzeigenUnser Hobby spiegelt die Welt da draußen wider: immer mehr, immer größer, immer teurer muss es sein. Zum Glück gibt es aber auch Gegenbeispiele. Mit dem dänischkanadischen Traumduo kann man seinen irdischen Musikfrieden finden.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Audio Design, Kronau |
Hotline | 07253 9465-0 |
Internet | www.audiodesign.de |
Technische Daten | |
Korbdurchmesser (in cm) | 33 |
Einbaudurchmesser (in cm) | 28.6 |
Einbautiefe (in cm) | 13.1 |
Magnetdurchmesser (in cm) | 13 |
Gewicht (in kg) | 3.9 |
Nennimpedanz (in Ohm) | 2 x 2 |
Gleichstromwiderstand Rdc (in Ohm) | 3.97 |
Schwingspuleninduktivität Le (in mH) | 1.87 |
Schwingspulendurchmesser (in mm) | 50 |
Membranfläche (in cm²) | 531 |
Resonanzfrequenz fs (in Hz) | 32.3 |
mechanische Güte Qms | 6.33 |
elektrische Güte Qes | 0.57 |
Gesamtgüte Qts | 0.53 |
Äquivalentvolumen Vas (in l) | 76.1 |
Bewegte Masse Mms (in g) | 125.6 |
Rms (in Kg/s) | 4.02 |
Cms (in mm/N) | 0.19 |
B x I (in Tm) | 13.29 |
Schalldruck 1W, 1m (in dB) | 86 |
Leistungsempfehlung | 150 - 300 W |
Testgehäuse | g 40 l |
Reflexkanal (d x l) | Nein |
Klasse | Oberklasse |
Preis/Leistung | hervorragend |
Car&Hifi | „Rockford für Sparfüchse? Mit dem R2D2 klappt‘s.“ |
