>> Mehr erfahren>> Alle anzeigenEinzeltest: Hertz ML 2000.3
Saubere Sache
Die Entwicklungsingenieure bei Hertz sind fleißig dieses Jahr. Die Top- Serie Mille wurde von Grund auf neu gestaltet. Nach dem Komposystem MLK 1650.3 (Test im letzten Heft) liegt nun ein Subwoofer vor, der es in sich hat.
Die Mille-Serie aus dem Hause Hertz war schon immer bei den Klangfreaks beliebt, denn die Komponenten sind geschickt am Markt platziert. Klar haben sie ihren Preis, doch die Fertigungsqualität war schon immer auf höchstem Niveau – bezahlbares High-End könnte man das nennen. Nach den Kleinlautsprechern kommen die Italiener jetzt mit Subwoofern ums Eck. Zurzeit gibt es zwei, natürlich in den bei Klangfreaks angesagten Größen 8" und 10". Wir haben den kleineren von beiden, den ML 2000.3 aus der aktuellen „Legend“-Serie (erkennbar am „.3“ in der Bezeichnung), zum Test geordert. Der Kleine ist wirklich sehr hübsch geworden, fast zu schade zum Verbauen.

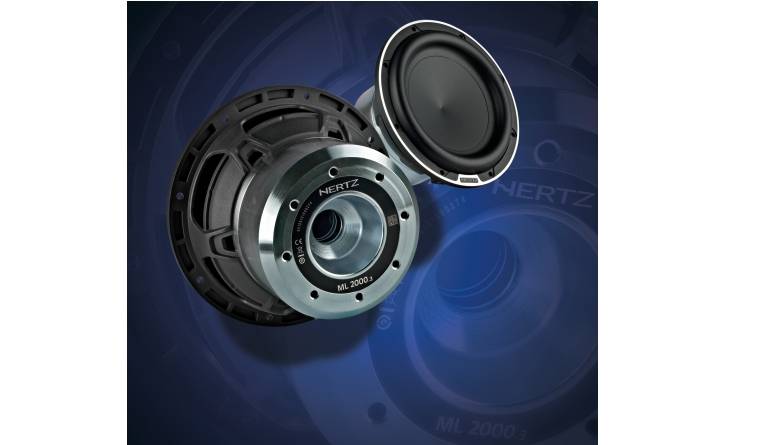

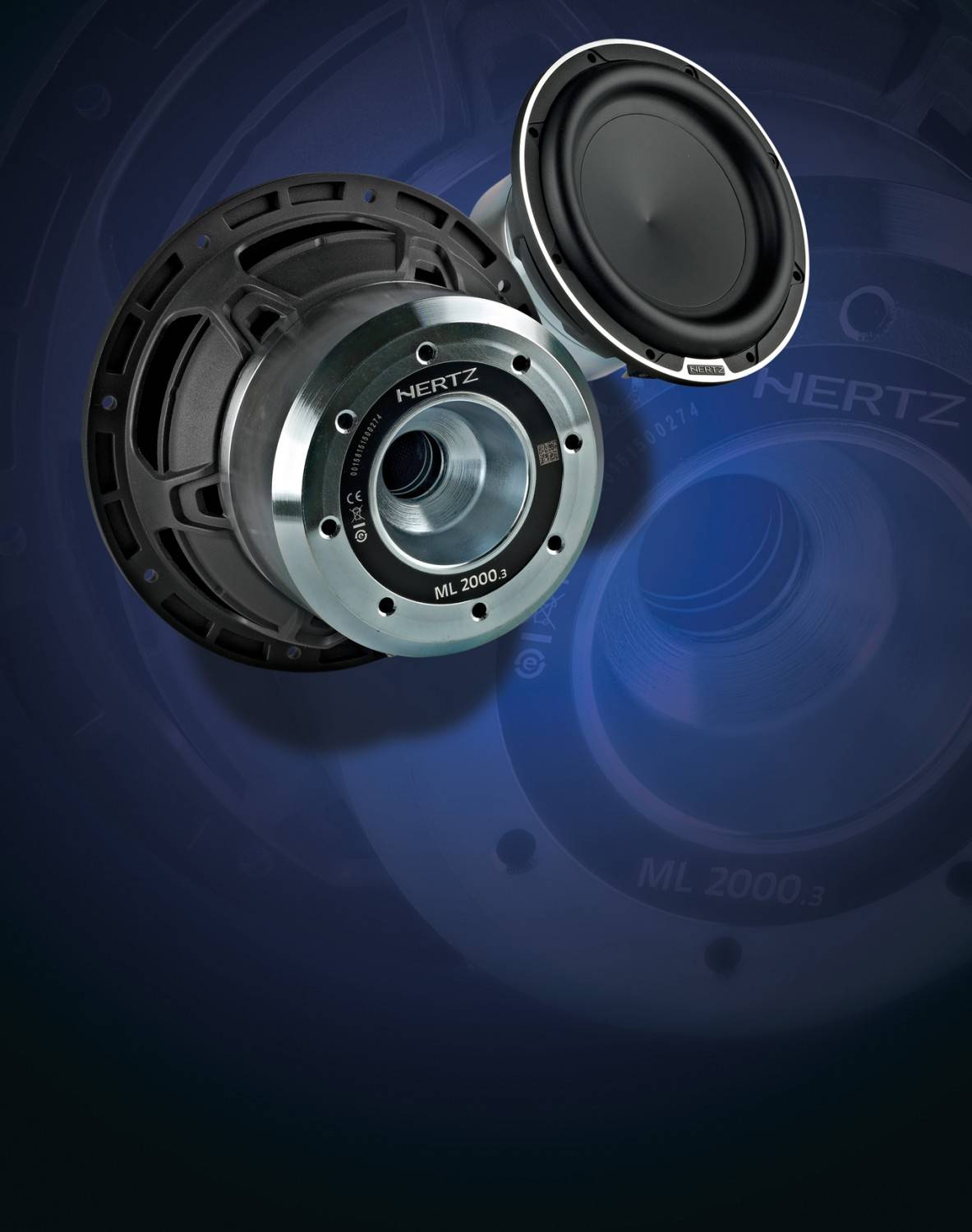

Von vorne sieht er noch relativ normal aus. Das Hertz-typische Design schließt einen edel-dezenten Look genauso ein wie die spezielle Membran im V-Design. Diese besteht beim ML 2000.3 aus zwei Teilen, die man nicht einfach wie gewohnt als Konus (wichtig) und Dustcap (Kosmetik) bezeichen kann. Das von außen sichbare Teil wird von hinten durch eine stabile Struktur unterstützt, die die Verbindung zum Spulenträger übernimmt. Beide Teile sind höchst aufwendig aus Papier geformt – eine Technik, die man in dieser Ausprägung sonst lange suchen muss. So schließt zum Beispiel die Gummisicke glatt und bündig in der Membran ab, und auch die äußere Klebestelle am Korb ist speziell ausgeführt. Unter der Membran versteckt sich das konstruktive Highlight des Woofers: sein Antrieb, der nur als atemberaubend zu bezeichnen ist. Wir haben es mit einem Neodymantrieb und einer 100-mm-Schwingspule (in einem 8"-Chassis!) zu tun. Diese Monsterspule ist nicht nur extrem groß, sie ist auch beidseitig auf den Glasfaserträger gewickelt. Durch die Wicklung außen und innen verbessert sich die Wärmeabfuhr noch einmal drastisch – als ob eine 4"-Spule nicht schon genug Oberfläche hätte. Dieses Wunderwerk wird von einem Antrieb eingefasst, der wunderschön aus fein bearbeiteten Stahlteilen gefertigt ist. Im Zentrum innerhalb der Schwingspule ist ein richtig großer Neodymring angeordnet, der obendrauf die innere Polplatte trägt. Unterhalb des Neodymrings erweitert sich der Polkern zu einer riesigen Öffnung, dasselbe Bauteil umschließt danach die Schwingspule und leitet das Magnetfeld so zur äußeren Polplatte. Leckere Zutaten sind die kranzförmig unter der Spule angeordneten Lüftungslöcher und der Aluminium-Kurzschlussring unterhalb des Magnetrings. Dieser hat dann auch jede Menge zu tun, den vergleichsweise riesigen Luftspalt um die 100-mm-Spule auszufüllen. Immerhin ergeben unsere Labormessungen ein B*l von 10,66 Tm, was für einen 20er-Bass ordentlich ist. Die Freiluftgüte liegt mit 0,65 zwar recht hoch, dafür liegt das Äquivalentvolumen sehr niedrig. In geschlossenen Gehäusen ergibt sich eine Einbaugüte von 0,85 bei 10 Liter Gehäusevolumen, das sollte sehr sauber spielen. Um einen höheren Kennschalldruck zu erzielen, haben wir jedoch ein ventiliertes Gehäuse entwickelt. Der ML 2000.3 fühlt sich in 20-23 Litern sehr wohl, bei etwas höherer unterer Grenzfrequenz geht es aber auch kleiner. Wir erzielten ein harmonisches Verhalten in 17 Litern Bassreflex.Sound
Der kleine Hertz liefert absolut vollwertigen Bass ans Trommelfell. Sein Tiefgang ist für alle normalen Musikrichtungen vollkommen ausreichend. So lässt er Basstrommeln schön kraftvoll erklingen, ohne dass man hört, was für ein kleiner Woofer am Werk ist. Dem Maximalpegel sind irgendwann natürliche Grenzen gesetzt, doch lässt sich der ML 2000.3 auch bei zentimeterweise Hub nicht zu Unsauberkeiten hinreißen. Das Schöne an highendigen Kleinformatwoofern ist ja ihre sprichwörtliche Präzision. Da schwabbelt nichts und kantige Basslinien werden akkurat wiedergegeben. Der Hertz glänzt besonders bei schnellen Bassläufen mit äußerst penibler und durchhörbarer Wiedergabe, der aber auch der nötige Druck nicht fehlt.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Ein Schmuckstück ist er geworden, der ML 2000.3. Und das bezieht sich nicht nur auf die wirklich außergewöhlich saubere Fertigungsqualität, sondern auch auf die ebensolche Musikwiedergabe.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Hertz ML 2000.3
Preis: um 470 Euro
Spitzenklasse
Hertz ML 2000.3
292-1889
Car Hifi Store Bünde |
Die hochwertigen Sofas der Serie "Dubai" von Sofanella schaffen ein gemütliches und bequemes Heimkinoerlebnis.
>> Mehr erfahren>> Alle anzeigenDie Frankfurter HiFi-Tage sind DIE Gelegenheit für einen ausgiebigen HÖRTEST. Nach über 20 Jahren treffen sich Musik- und HiFi-Fans wieder in Frankfurt, um sich einen Überblick über die neusten und angesagtesten Technologien zur hochwertigen Musikwiedergabe zu verschaffen.
>> Mehr erfahren>> Alle anzeigenDer TCL 115X955 MAX trägt die Namenserweiterung MAX völlig zurecht: Mit einer Diagonalen von 115 Zoll (292 cm) ist er nicht weniger als der derzeit größte QD-Mini-LED-TV.
>> Mehr erfahren>> Alle anzeigenMit der RX2 PRO kündigt Brax nicht weniger als die Endstufe der Superlative an, vollgepackt mit Innovation und das erste Class-D Design der Marke.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Elettromedia, Mönchengladbach |
Hotline | 0170 8124879 |
Internet | elettromedia.de |
Technische Daten | |
Korbdurchmesser (in cm) | 21.7 |
Einbaudurchmesser (in cm) | 18.7 |
Einbautiefe (in cm) | 118 |
Magnetdurchmesser (in cm) | 14 |
Gewicht (in kg) | 35.8 |
Nennimpedanz (in Ohm) | 4 |
Gleichstromwiderstand Rdc (in Ohm) | 2.67 |
Schwingspuleninduktivität Le (in mH) | 79 |
Schwingspulendurchmesser (in mm) | 102 |
Membranfläche (in cm²) | 214 |
Resonanzfrequenz fs (in Hz) | 47.5 |
mechanische Güte Qms | 5.6 |
elektrische Güte Qes | 0.73 |
Gesamtgüte Qts | 0.65 |
Äquivalentvolumen Vas (in l) | 6.9 |
Bewegte Masse Mms (in g) | 104.4 |
Rms (in Kg/s) | 5.57 |
Cms (in mm/N) | 0.11 |
B x I (in Tm) | 10.66 |
Schalldruck 1W, 1m (in dB) | 85 |
Leistungsempfehlung | 150-300 W |
Testgehäuse | BR 17,5 l |
Reflexkanal (d x l) | 7 x 15 cm |
Klasse | Spitzenklasse |
Preis/Leistung | sehr gut |
Car&Hifi | „High-End-Sub im handlichen Format.“ |
