Einzeltest: Eton F 12 R


Bassverstärkung

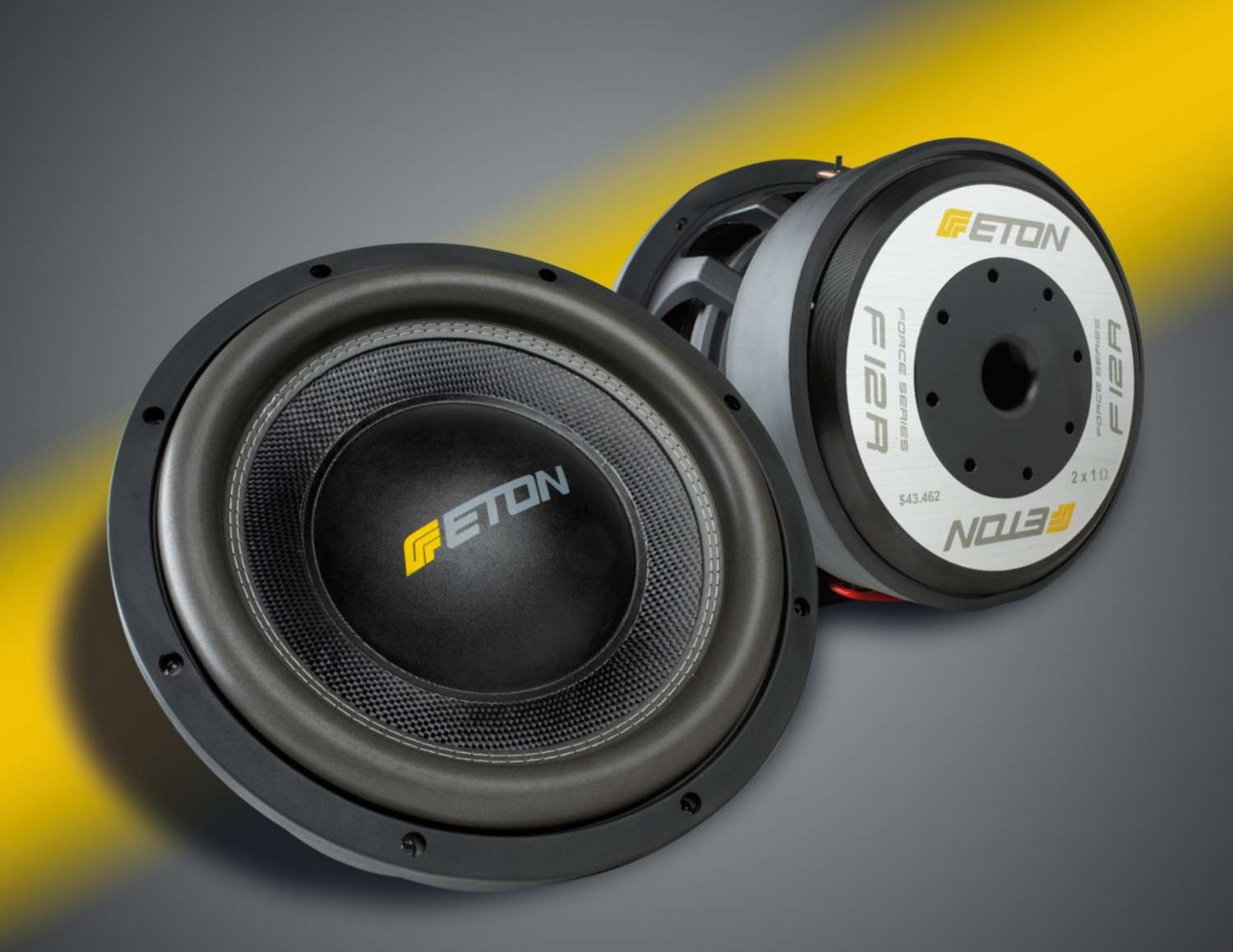

Car-Hifi Subwoofer Chassis Eton F 12 R im Test, Bild 1
10678

2010 war es wie ein Paukenschlag. Eton baut jetzt SPL-Subwoofer. Offenbar mit großem Erfolg, denn hier kommen die neuen Force-RSubwoofer.

Unter dem Label Force bietet Eton seit Jahren eine komplette Palette Subwoofer an, vom kleinen F 8 bis zum 15-Zoll-Brummer. Jetzt sind mit dem F 12 R und dem F 15 R die ersten beiden Chassis der neuen Serie am Start, und wie es aussieht, treten sie als Ergänzung zu den bisherigen Force-Woofern hinzu. Und zwar als Ergänzung nach oben, denn die R-Serie enthält noch einmal einen kräftigen Schuss mehr SPL-Power als die normalen F-Woofer. Optisch hat sich gar nicht so viel getan. Klar ist ein Force-Woofer gefährlich schwarz und beibehalten wurde auch die Optik der Membran. Diese besteht aus einem Verbund aus einer dicken Schicht luftgetrocknetem Papier, das auf der Vorderseite mit einem Kevlargewebe verstärkt ist – eine sehr vertrauenerweckende Angelegenheit.

Car-Hifi Subwoofer Chassis Eton F 12 R im Test, Bild 2Car-Hifi Subwoofer Chassis Eton F 12 R im Test, Bild 3Car-Hifi Subwoofer Chassis Eton F 12 R im Test, Bild 4
Eine Schaumstoffsicke übernimmt die Verbindung zum Korb aus Aluminium-Druckguss. Der Eton Korb gehört dabei nicht nur zu den besonders schönen, sondern auch zu den besonders guten Vetretern seiner Zunft. Der Korb ist vollkommen offen konstruiert, unterhalb der Zentrierung gähnen riesige Fenster mit freiem Blick auf die Technik. Auch zwischen Zentrierung und Korbflansch ist reichlich Platz. Die dünnen Doppelstreben setzen der Luftbewegung nur einen minimalen Widerstand entgegen. Solch feine Technik ist eine Augenweide, besonders, wenn sie wie beim F 12 R nackig vor einem liegt. Der Blick fällt auf den armdicken Spulenträger aus Aluminium, der mit Löchern für Kühlluft versehen ist. Hier ist übrigens am offensichtlichsten, wie Eton die R-Serie aufgewertet hat. Der normale F 12 besitzt wie der F 15 „nur“ eine Dreizollschwingspule, währen die R mit vollen 4 Zoll, also gut 10 Zentimetern Spulendurchmesser aufwarten. Die Spulen sind als 2 x 1 Ohm ausgelegt und aus Flachdraht gefertigt. Über die fette, 2 cm starke Polplatte stehen noch einmal ca. 2 cm Spulenwickel über, das heißt, wir haben es mit einer fast 6 cm hohen Flachdrahtwicklung von 10 cm Durchmesser zu tun. Das bedeutet eine riesige Abstrahlfläche für die im Extrembetrieb reichlich anfallende Abwärme. Drei riesige Ferritringe sind zwischen den Polplatten gestapelt, jeder 20 mm stark und mit 2,5 cm Durchmesser – eine immense Materialanhäufung für einen 30er- Woofer. Auch der Rücken des F 12 R kann entzücken: Hier sieht nicht nur der aufwendig eingelegte Ring mit der Typenbezeichnung nett aus. Eine große und trompetenmäßig verrundete Polkernbohrung nimmt die Kompression aus dem Innenraum, und auch der letzte verbliebene Hohlraum des Woofers ist großflächig belüftet. Den Raum unter der Schwingspule verbinden acht große Bohrungen mit der Außenwelt. Die von uns gemessene Parametrie des F 12 R ist ungewöhnlich. Durch die knüppelharte Aufhängung mit nur 17 Liter Vas wird der Woofer quasi unabhängig vom Gehäusevolumen, denn dieses fällt immer um ein Vielfaches größer aus als Vas. Mit entsprechend Luft hinter der Membran lässt sich der Woofer recht tief abstimmen. Trotz der hohen Freiluftresonanz von 45 Hz erreichen wir in 85 Litern locker eine Grenzfrequenz von 33 Hz. Wer ein wenig kompakter bauen will, kann dies ab 65 Litern versuchen.

Sound


In unserer Testbox erreichen wir eine Abstimmung, die linear bis in den Basskeller reicht. Dementsprechend schreckt der F 12 R auch nicht vor tiefen Tönen zurück. Ohne eine Spur von Anstrengung drückt es schwärzeste Synthisounds in den Fahrgastraum, um im nächsten Moment mit Punch zu überraschen. Wenn es nicht gerade rasende Technobeats sein müssen, gibt der Force jede Art von Bass mit einer präzisen Wucht wieder, die ihresgleichen sucht. Immer kommt der begründete Verdacht auf, dass der Woofer weit mehr abgeben kann als der Zuhörer aushalten. Fette Rockbeats gewinnen an Drive untenrum, und gerade, wenn es zum großen Finale in Konzertlautstärke gehen soll, gewinnt der F12 R viele Freunde mit seinem konturierten und mühelosen Spiel. Das passt in jeder Lebenslage, obwohl klar ist, dass die meisten Musikhörer mit viel weniger Bass bereits zufrieden wären.

FAQ - Car Hifi Subwoofer Chassis

Was ist die Impedanz

Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.


Was ist eine Doppelschwingspule?

Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.


Wie verschalte ich eine Doppelschwingspule?

Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.


Welche Endstufe passt zu meinem Subwoofer?

Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.


Muss ich einen neuen Subwoofer erst einspielen?

Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.

Fazit

Pure Bassgewalt aus einem edel gemachten Subwoofer. Das ist zugegebenermaßen eine Materialschlacht, und es regiert die rohe Gewalt. Aber es macht Spaß, weil die Qualität stimmt.

Kategorie: Car Hifi Subwoofer Chassis

Produkt: Eton F 12 R

Preis: um 700 Euro

Ganze Bewertung anzeigen


4/2015
4.5 von 5 Sternen

Referenzklasse
Eton F 12 R

Werbung*
Aktuelle Angebote von Eton bei:
Weitere Informationen Eton
Weitere Informationen Eton
Weitere Informationen Eton
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Bewertung
Klang 50% :
Tiefgang 12.50%

Druck 12.50%

Sauberkeit 12.50%

Dynamik 12.50%

Labor 30% :
Frequenzgang 10%

Wirkungsgrad 10%

Maximalpegel 10%

Verarbeitung 20% :
Verarbeitung 20%

5 von 5 Sternen

Ausstattung & technische Daten
Vertrieb Eton, Neu-Ulm
Hotline 0731 70785-20
Internet etongmbh.com
Technische Daten
Korbdurchmesser (in cm) 32.2
Einbaudurchmesser (in cm) 29.8
Einbautiefe (in cm) 19.6
Magnetdurchmesser (in cm) 25,5
Gewicht (in kg) 26
Nennimpedanz (in Ohm) 2 x 1
Gleichstromwiderstand Rdc (in Ohm) 1.61
Schwingspuleninduktivität Le (in mH) 1.02
Schwingspulendurchmesser (in mm) 102
Membranfläche (in cm²) 531
Resonanzfrequenz fs (in Hz) 44.8
mechanische Güte Qms 6.09
elektrische Güte Qes 0.4
Gesamtgüte Qts 0.37
Äquivalentvolumen Vas (in l) 17
Bewegte Masse Mms (in g) 292.2
Rms (in Kg/s) 13.51
Cms (in mm/N) 0.04
B x I (in Tm) 18.24
Schalldruck 1W, 1m (in dB) 86
Leistungsempfehlung > 1000 W
Testgehäuse BR 85 l
Reflexkanal (d x l) (10 x 25 cm) x 2
Klasse Absolute Spitzenklasse
Preis/Leistung sehr gut
Car&Hifi „Der F 12 R weiß als Topmodell von Etons Force-Serie mit ungekannter Bassgewalt zu überzeugen. Mehr geht kaum.“
