>> Mehr erfahren>> Alle anzeigenEinzeltest: Emphaser EBP1000A
Idealvorstellung
Aktivsubs müssen praktisch, aber nicht langweilig sein. Emphaser bringt mit dem EBP1000A einen topaktuellen Beitrag zum Thema.

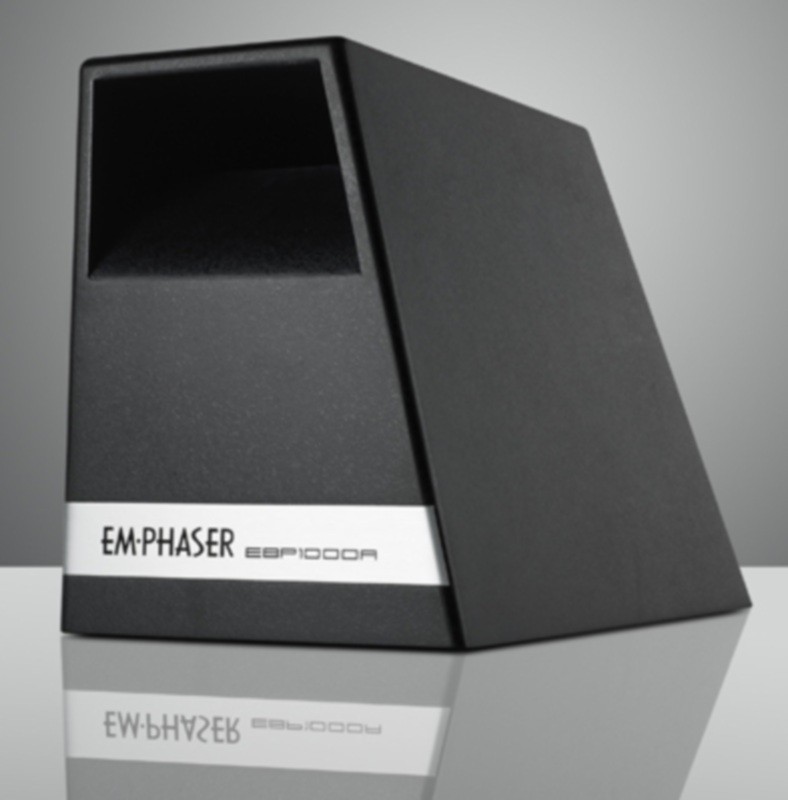

Einen Aktivsubwoofer zu machen ist nicht schwer. Man nehme eine beliebige Basskiste und schraube ein auf dem Markt leicht zugängliches Verstärkermodul in die Rückwand, und fertig ist das neue Aktivmodell. Bei Emphaser hat man es vorgezogen, sich etwas tiefere Gedanken zu machen, wie der ideale Aktivsubwoofer aussehen muss. Herausgekommen ist eine Bassbox, an der alles anders ist: ungewöhnliches Gehäuse, ungewöhnlicher Treiber und ungewöhnliche Elektronik. Schauen wir mal genauer hin. Natürlich muss ein moderner Aktivsub möglichst kompakt sein und möglichst wenig Stellfläche im Kofferraum für sich beanspruchen. Daher ist der EBR1000A nur 26 cm breit. Sein asymmetrisches Gehäuse ist so designt, dass er an der linken Seite im Kofferraum Platz nimmt.
Dabei passt er auch im kleineren Kofferräumen problemlos und ist insgesamt kleiner als eine gängige 25er-Kiste. Um dennoch einen möglichst großen und damit potenten Treiber integrieren zu können, fiel die Wahl auf ein Ovalchassis im Format 7 x 10 Zoll, das saugend auf den Innenteiler passt. Das Gehäuse arbeitet nach dem Bandpassprinzip, wodurch der innen liegende Lautsprecher ganz automatisch geschützt ist. Wichtig bei Bandpässen ist die Portöffnung, da der gesamte Schall durch sie hindurch muss. Daher empfiehlt es sich, den Port möglichst großflächig zu machen. Bei Emphaser arbeitet man mit einem Trick, nämlich mit einer Freiform-Öffnung, deren Querschnitt sich nach außen stark vergrößert. Die genaue Form und die exakten Kammervolumina wurden in Versuchsreihen ermittelt. Doch nicht nur die 7 x 10er-Größe ist an dem Emphaser-Bass ungewöhnlich. Seine mit 50 mm Durchmesser groß dimensionierte Schwingspule besitzt zwei Abgriffe, die bei unserer Messung mit 2 x 1,0 Ohm ungewöhnlich niederohmig ausfallen. Das macht man normalerweise im dB-Drag-Bereich, um mit den sehr niedrigen Lasten die Endstufe richtig auszuquetschen. Prinzipbedingt steigt dabei die Stromstärke in schwindelerregende Höhen, was enorm aufs Material geht. Nun verbietet es sich, bei einem kompakten Aktivsub ein fettes Endstufenbrett für SPL-Anwendungen einzubauen. Daher vermuten wir eine der neuen Chip-Endstufen im EBP1000A, bei denen ein kleiner „Käfer“ die Verstärkung anstelle der normalen (großen) Endtransistoren übernimmt. Was dann aber nach Herausschrauben der im Gehäuseboden integrierten Elektronik zutage tritt, lässt uns erst einmal staunen. Es ist wenig, das war zu erwarten. Zwei handtellergroße Platinen, gespickt mit SMD-Bauteilen, obendrauf nur der makroskopische Part, nämlich die Eingangsfilterung und zwei Spulen, die eine Class-D anzeigen. Doch richtig blass wird man, wenn man merkt, dass es keine Zweikanalendstufe ist, sondern eine Mono (in Vollbrücke, daher die zwei ausgangsseitigen Spulen). Die Lautsprecherdrähte gehen von nur einem Plus und einem Minus aus, das heißt, die Doppelschwingspule des Basstreibers liegt parallel an der Endstufe mit 2 x 1 Ohm! Das Teil läuft auf mono 0,5 Ohm, das muss man erst mal wegstecken. Und als wäre das nicht genug, erledigen vier Transistörchen von je 4,5 mm Länge die Endverstärkung. Genau 158 Watt an 0,5 Ohm bei 13,8 V/1 % THD kommen raus, das ist unglaublich. Natürlich ganz ohne Kühlkörper, muss das Teil einen Wirkungsgrad haben! Dabei muckt die Endstufe nicht im Mindesten, der Klirr liegt in weiten Teilen zwischen 0,1 und 0,3 %, also vollkommen ok für einen Subwoofer und auch sonst funktioniert das Teil sauber und einwandfrei. Bleibt noch festzuhalten, dass an Ausstattung alles drin ist, was man braucht. Schön sind die zwei verschiedenen Einschaltmodi und auch die allesamt steckbaren Anschlüsse sind praxisgerecht. Der Bassboost (kombiniert mit einem Subsonicfilter kurz darunter) ist ebenfalls sinnvoll ausgeführt, so dass es hier volle Punktzahl gibt.Sound
Gemessen an seiner Größe liefert der EBR1000A einen erstaunlichen Output. Das Ding klingt nicht nach Notlösung, sondern wie ein vollwertiger Subwoofer. Mit dezent eingesetztem Boostregler lassen sich durchaus tiefe Bässe aus dem Schmalhans herauskitzeln – für den normalen Musikgeschmack ist der EBR jedenfalls bestens gerüstet. Bei Rock und Charts entpuppt sich der Emphaser als wahre Spaßmaschine, so wird der Musik untenrum eingeheizt. Das fetzt und macht auch bei Techno beste Partylaune.
Fazit
Ein Aktivsub abseits der ausgetretenen Pfade, das ist der EBR1000A. Er macht eigentlich alles richtig und bekommt daher eine dicke Empfehlung.Kategorie: Car Hifi Subwoofer Aktiv
Produkt: Emphaser EBP1000A
Preis: um 280 Euro
Oberklasse
Emphaser EBP1000A
Im Mittelpunkt der FINEST AUDIO SHOW Vienna am 23. und 24. November 2024 in Wien steht die Leidenschaft für HiFi-Technik, Musikwiedergabe und den perfekten Klang.
>> Mehr erfahren>> Alle anzeigenVon Audio System gibt es eine Vielzahl an Nachrüstlautsprechern für Audi. Wir schaffen den Überblick und testen das RFIT Set für den A6 C8.
>> Mehr erfahren>> Alle anzeigenMit der RX2 PRO kündigt Brax nicht weniger als die Endstufe der Superlative an, vollgepackt mit Innovation und das erste Class-D Design der Marke.
>> Mehr erfahren>> Alle anzeigenDie hochwertigen Sessel und Sofas von Sofanella sind modern, bezahlbar und schaffen ein gemütliches sowie ein bequemes Heimkinoerlebnis
>> Mehr erfahren>> Alle anzeigenKlang | 30% : | |
Tiefgang | 7.50% | |
Druck | 7.50% | |
Sauberkeit | 7.50% | |
Dynamik | 7.50% | |
Labor | 40% : | |
Frequenzgang | 10% | |
Maximalpegel | 10% | |
Endstufenleistung | 20% | |
Praxis | 30% : | |
Ausstattung | 10% | |
Verarbeitung Elektronik | 10% | |
Verarbeitung Mechanik | 10% |
Vertrieb | ACR, CH-Zurzach |
Hotline | info@acr.eu |
Internet | www.acr.eu |
Technische Daten | |
Gehäusebreite (in cm) | 17,5 / 26 |
Gehäusehöhe (in cm) | 32.5 |
Gehäusetiefe (in cm) | 34 / 46 |
Bauart/Volumen | BP 8 + 9 l |
Reflexkanal (d x l) | 53 cm² x 20 cm |
Gewicht (in kg) | 9.5 |
Chassisdurchmesser (in cm) | 7 x 10" |
Nennimpedanz (in Ohm) | 0,5 |
Schwingspulendurchmesser (in mm) | 50 |
Leistung an Nennimp. (in W) | 158 |
Empfindlichkeit Cinch max. (in mV) | 180 |
Empfindlichkeit Cinch min. (in V) | 6,5 |
THD +N (<22 kHz) 5W (in %) | 0.24 |
THD +N (<22 kHz) Halblast (in %) | 0.16 |
Rauschabstand (A bew.) (in dB) | 51 |
Ausstattung | |
Tiefpass | 50-200 Hz |
Bassanhebung | 0-12 dB/45 Hz |
Subsonicfilter | 28 Hz/24 dB |
Phaseshift | Umpolschalter |
Low-Level-Eingänge | Ja |
High-Level-Eingänge | Ja |
Einschaltautomatik | Ja |
Fernbedienung | Ja |
Sonstiges | Nein |
Klasse | Oberklasse |
Preis/Leistung | hervorragend |
Car&Hifi | „Der Emphser EBR1000A ist praxisgerecht, durchdacht und einfach gut.“ |
