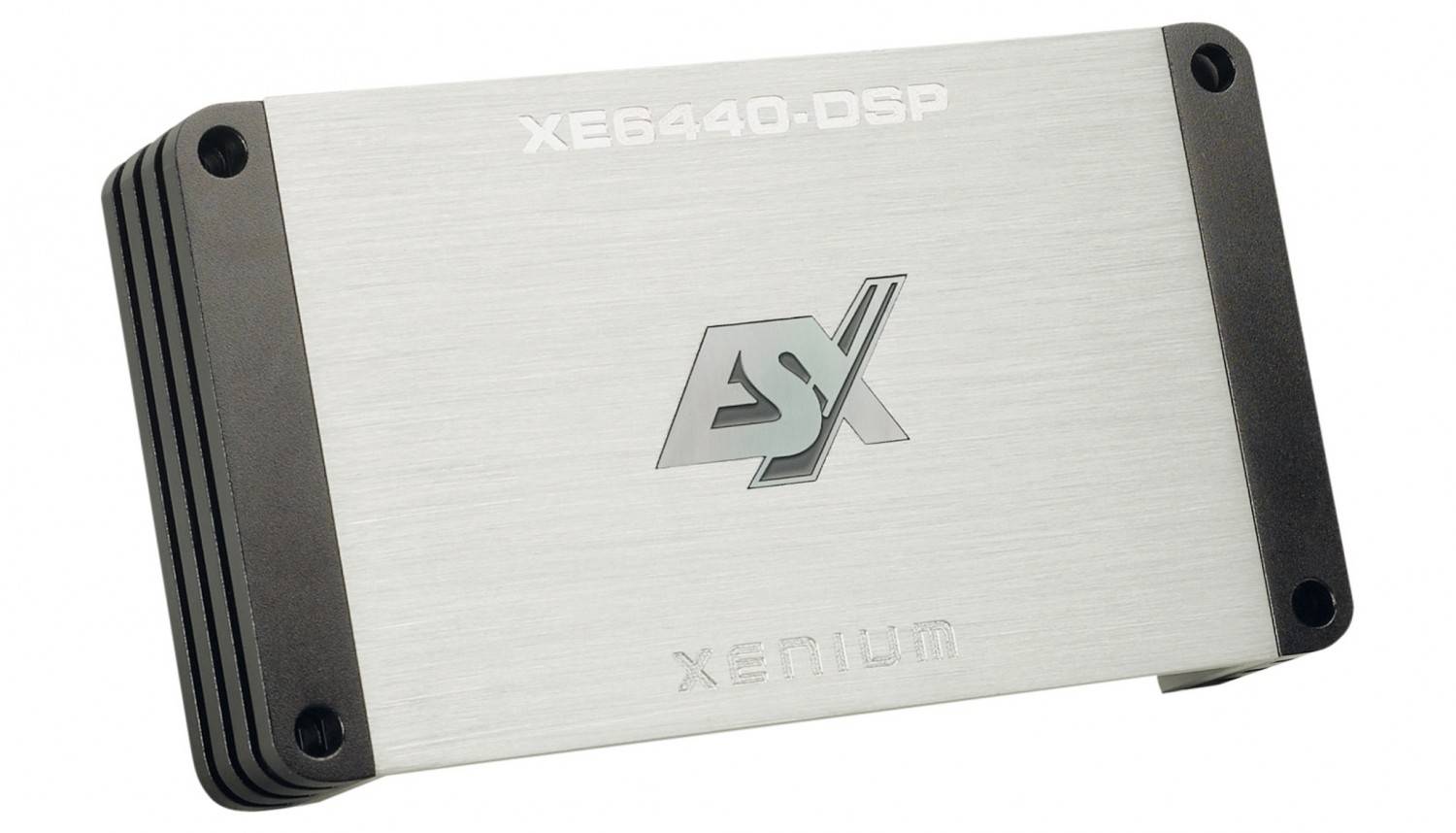

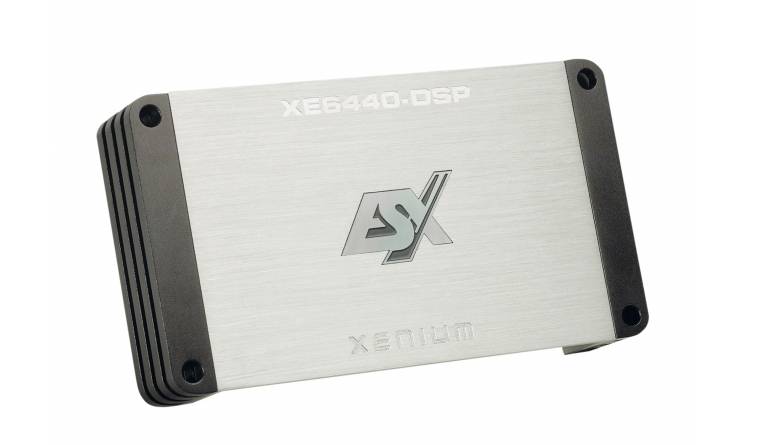

Einzeltest: ESX XE6440-DSP

Nachdem ESX erst kürzlich die QE-Endstufenserie mit DSP vorgestellt hat, kommt jetzt die XE6440-DSP: kleiner, billiger und speziell fürs Werksradio.

Wir haben nicht schlecht gestaunt, dass nach den drei Endstufen der Quantum- Serie noch ein vierter DSP-Verstärker aus dem Hause ESX in der Redaktion eintrudelte. Der Nachzügler hört auf den Namen XE6440-DSP und wirkt wie ein geschrumpfter QE-Amp. Gerade mal 216 x 120 Millimeter Fläche braucht die XE, die Platine ist sogar nur 95 breit und 165 lang. Darauf sitzen eine sogar recht stattliche Spannungsversorgung und 6 digitale Verstärkerkanäle. Der integrierte Soundprozessor nimmt eine Etage höher Platz. Statt der üblichen Cinchbuchsen und Lautsprecherklemmen finden wir nur eine Anzahl breiter Systemstecker, und das hat zwei Gründe. Erstens hätten alle benötigten Buchsen gar nicht auf die winzige Frontplatte gepasst und zweitens ist die QE speziell für den Einsatz am Werksradio gedacht.

Daher werden die 6 Cinchbuchsen nicht benötigt. Stattdessen liegt ein fertiger Kabelbaum bei, der für Standard-ISO-Steckverbindungen gedacht ist, wie man sie in vielen Fahrzeugen findet. Denkbar sind natürlich auch besondere fahrzeugspezifische Kabelbäume. Unsere ISO-Variante wird ganz einfach zwischen Originalradio und -lautsprecher eingeschleift, wozu nur zwei Steckverbinder gelöst und wieder verbunden werden müssen. Mit dem ESX-Kabelbaum landen die vierkanaligen Lautsprecherausgänge des Werksradios an den Hochpegeleingängen der XE, im selben Systemstecker gehts wieder zurück in den Fahrzeugkabelbaum zu den vier Lautsprechern. Ebenfalls enthalten ist die Stromversorgung der Endstufe, die ja ebenfalls im ISO-Stecker sitzt. Das geht so natürlich nicht, denn die ESX hat viel zu viel Leistung für die ISO-Verkabelung. Daher sind die Plus- und Masseleitungen des Kabelbaums trennbar mit Steckern ausgeführt. Wir empfehlen dringend, den Kabelbaum entsprechend zu trennen und eine separate Stromversorgung von 10 Quadratmillimetern von der Batterie zu ziehen. Da die XE 6 Verstärkerkanäle und 8 DSP-Kanäle hat, finden sich in weiteren Systemsteckern die zwei fehlenden Lautsprecherausgänge und zwei prozessierte Ausgänge für nachgeschaltete Verstärker. So wird für ziemlich jedes Originalsystem die passende Konfiguration möglich. Bei Zweiwege-Frontlautsprechern bleiben noch zwei Verstärkerkanäle für ein Hecksystem übrig, und bei einem Dreiwegesystem wie in fast allen BMWs befeuert die ESX Hochtöner, Mitteltöner und Tieftöner vollaktiv. In jedem Fall können Basshungrige noch einen Bassverstärker oder Aktivsubwoofer mit DSP-Signal versorgen. Sinnvollerweise hat die ESX noch zwei weitere Eingänge, um externe Quellen in die Anlage zu bringen, ein optischer Digitaleingang und ein analoger Stereo-Aux-Eingang stehen zur Verfügung. Umgeschaltet wird über die serienmäßig beiliegende Displayfernbedienung, die außerdem noch Presets schalten und Master- und Sub-Pegel regeln kann.

DSP und Software

Als DSP-Chip kommt wie bei ESX üblich ein Modell von Cirrus zum Einsatz. Im Gegensatz zum ESX DSP begrüßen wie in der XE6440 den moderneren CS47048, einen 32-Bit-DSP, der die Wandler bereits integriert hat. Trotzdem benötigt die XE einen separaten 8-Kanal- A/D-Wandler, da der enthaltene nur 4 Kanäle kann. Die abschließende D/A-Wandlung geht wieder über den DSP-Chip selbst. Mit diesem Setup braucht sich die kleine ESX nicht zu verstecken. Neu ist auch die Software X-Contol2, bei der es sich um eine aufgehübschte Version der bekannten ESX-Software handelt. Die Funktionen sind bis auf den EQ gleich geblieben, der jetzt „fastparametrisch“ ist. Neben Gain und Q lassen sich jetzt auch die Frequenzen wählen, jedoch nur bis zum nächsthöheren Band, was vollkommen ausreicht. Weiterhin hat die Einstellung der Laufzeitkorrektur gewonnen. Sie ist jetzt übersichtlicher mit einem Fahrzeuggrundriss und kleinen Lautsprechern und es gibt die neue Delay- Calc-Taste, die nach einer Einstellung automatisch die Zeiten für alle Kanäle berechnet. nen Verstärkerchip, während die Kanäle E und F einen zweiten, unterschiedlichen Chip für sich beanspruchen. An 4 Ohm gibt´s so 34 Watt für A–D und 70 Watt an E und F, die letzteren beiden schwingen sich an 2 Ohm zu glatten 100 Watt auf. Im Gegensatz zu manch anderen Chipendstufen ist die XE sogar brückbar, so dass 200 Watt für einen leichten 4-Ohm-Sub möglich sind. Die häufigere Anwendung wird wohl das Dreiwegesystem sein, für die die ESX bestens gerüstet ist. Verzerrungen gibt es auch, und zwar recht wenig an den kleinen Kanälen und etwas über 0,1 % an E und F, das geht absolut in Ordnung für eine derart kleine Konstruktion. Klanglich herrscht eitel Sonnenschein, denn die XE klingt lebendig und sogar kräftig. Sie spannt einen ansehnlichen Raum auf und es herrscht eine großzügige Atmosphäre, z.B. bei Liveaufnahmen wie dem berühmten „Jazz at the Pawnshop“. Mit der Bassgewalt der vier kleinen Kanäle ist es naturgemäß nicht so weit her, zwar gibt es an der Basstiefe wie generell am Frequenzumfang nichts zu meckern, doch gehörschädigende Pegel sind nicht drin. Schon eher mit den Kanälen E und F, die ihre Mehrleistung souverän ausspielen. Für den angepeilten Einsatzzweck an einem Dreiwegesystem passt´s mit Sicherheit locker ,und wer nur Werkslautsprecher treiben will (die ja meist einen höheren Wirkungsgrad als Nachrüstchassis haben), wird ebenfalls glücklich.

Fazit

Die neue XE6440-DSP ist ein sehr praktisches Endstüfchen geworden. Mit extrem kompakten Abmessungen versorgt sie die komplette Anlage, dank DSP rückt der perfekte Klang in greifbare Nähe. Dafür sind 500 Euro nicht zu viel – ein echtes Highlight!
