>> Mehr erfahren>> Alle anzeigenEinzeltest: Helix IK W6-DVC2
Mini- Subwoofer von Helix
Mit dem IK W6-DVC2 bietet Helix erstmals einen 6-Zoll Subwoofer an. Wir haben getestet, was der Kleine kann.

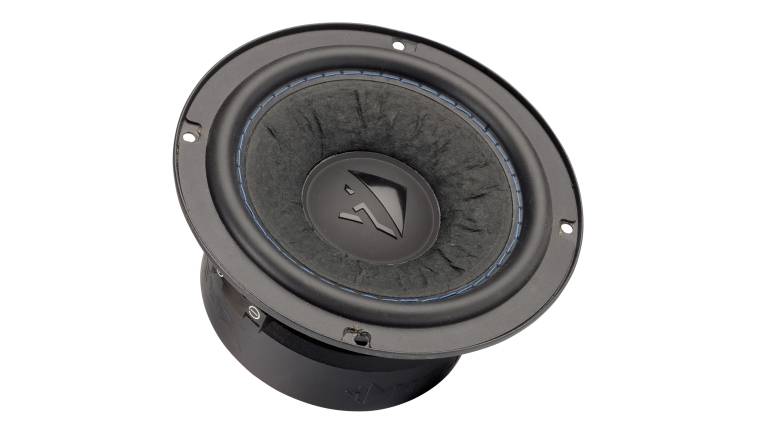

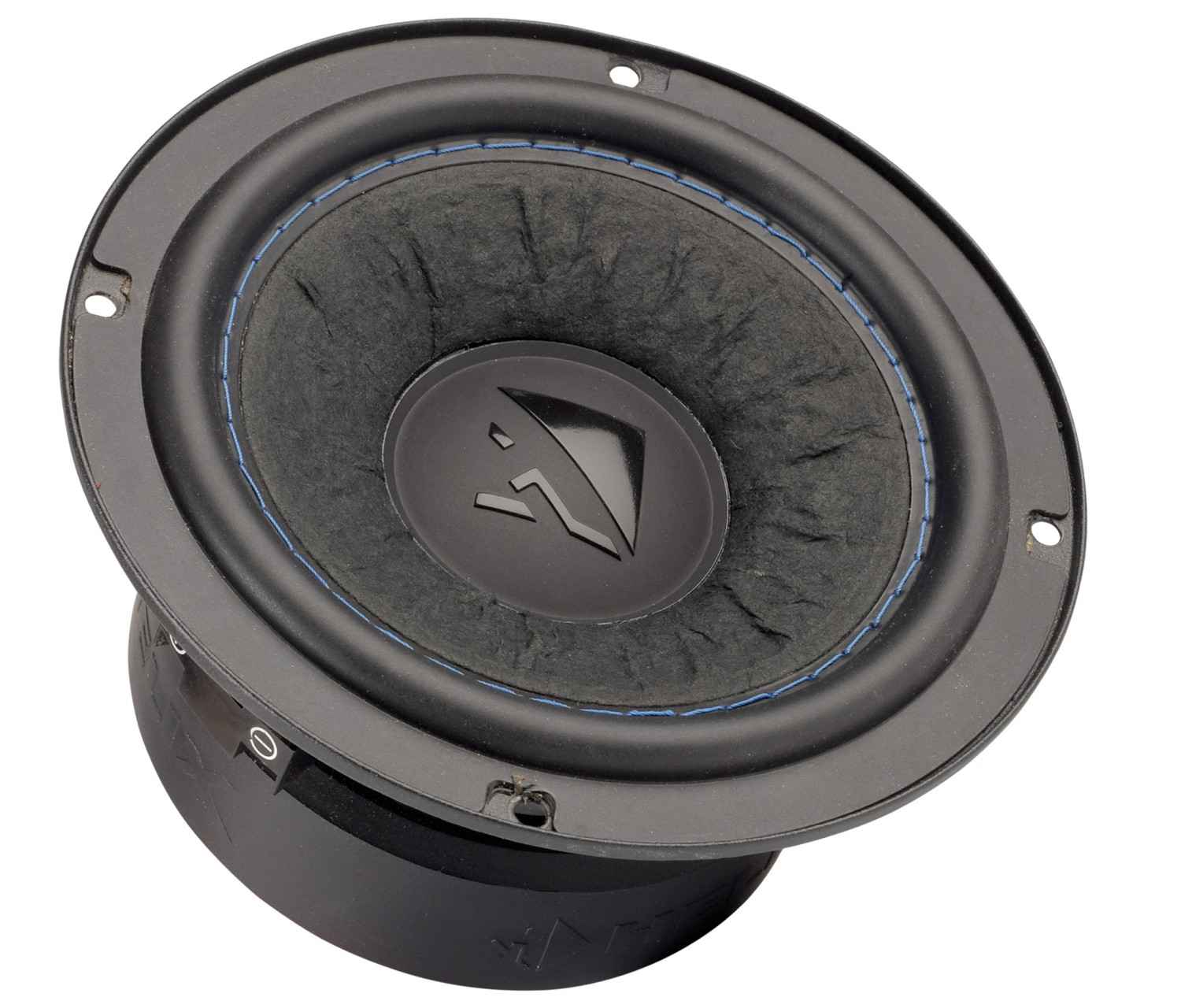

Subwoofer werden immer kleiner in den letzten Jahren. Helix reagiert auf diesen Trend mit dem IK W6-DVC2, dem ersten Vertreter einer neuen Subwoofergeneration, die an der Zusatzbezeichnung „Impact“ zu erkennen ist. Ansonsten gibt sich unser Testling W6 als Einzelchassis in 6 Zoll oder 16 Zentimeter zu erkennen. Die Varianten DVC2 und SVC2 arbeiten mit 2x2 Ohm Doppel spulen bzw. 2 Ohm Einzelspulen und sind damit bestens für den Betrieb auch an modernen Multikanalverstärkern geeignet, mit deren Leistung der Miniwoofer auch auskommt. Unser IK W6-DVC2 ist zwar zierlich im Durchmesser, dafür jedoch sehr massiv ausgebaut. Die stabilen Terminals und der riesige Ferritmagnet sind gerade so dimensioniert, dass der Woofer noch problemlos durch die Einbauöffnung passt. Die Membran besteht aus stabilem luftgetrocknetem Papier und im Antrieb arbeitet eine 1,5 Zoll Spule mit 6 Millimetern Hub in jede Richtung.
Messungen und Sound
Seine schön ausgewogene Parametrie lässt den IK W6-DVC2 in Reflexgehäusen ab 7 Litern arbeiten. Unser Testgehäuse von gut 11 Litern markiert bereits die sinnvolle Obergrenze. Mit der Abstimmung auf gut 50 Hz erzielen wir einen nach unten leicht fallenden Schalldruckverlauf, der sogar einiges an Tiefgang verspricht. Klar, ein einzelner 16er wird weder Rekorde bei Tiefgang noch bei Pegel aufstellen, dennoch ist es erstaunlich, welch voller Klang aus dem kleinen Gehäuse kommt. Wer nicht gerade Electronica mit Dunkelbass hört, wird nichts vermissen. Und wie erwartet läuft der kleine Woofer supersauber und liefert präzise Bassimpulse, die hervorragend klingen.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Der IK W6-DVC2 ist eine willkommene Bereicherung für trickreiche zeitgemäße Bassinstallationen. Und mit gerade mal 100 Euro Einzelpreis lassen sich auch 2er- oder 4er- Konfigurationen bezahlbar realisieren.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Helix IK W6-DVC2
Preis: um 100 Euro
Mittelklasse
Helix IK W6-DVC2
Helix IK W6-DVC2
|
304-2071
Monsteraudio GmbH |
Mit der RX2 PRO kündigt Brax nicht weniger als die Endstufe der Superlative an, vollgepackt mit Innovation und das erste Class-D Design der Marke.
>> Mehr erfahren>> Alle anzeigen
Für die Älteren unter uns gehören diese Lautsprecher zu den ersten jugendlichen Audiowunschträumen, wie zum Beispiel das Klipschorn oder die Electro Voice Sentry III. Für alle anderen könnte dieser besondere Lautsprecher eine echte Überraschung werden.
>> Mehr erfahren>> Alle anzeigen
Revox präsentiert die neue Revox B77 MK III und zugleich seine neue, eigene Revox Analog Master Tapes Collection. Beides gefertigt im Revox KLANGWERK in Villingen für ein perfektes Zusammenspiel.
>> Mehr erfahren>> Alle anzeigen
Von Audio System gibt es eine Vielzahl an Nachrüstlautsprechern für Audi. Wir schaffen den Überblick und testen das RFIT Set für den A6 C8.
>> Mehr erfahren>> Alle anzeigen| Klang | 50% : | |
| Tiefgang | 12.50% |
|
| Druck | 12.50% |
|
| Sauberkeit | 12.50% |
|
| Dynamik | 12.50% |
|
| Labor | 30% : | |
| Frequenzgang | 10% |
|
| Wirkungsgrad | 10% |
|
| Maximalpegel | 10% |
|
| Verarbeitung | 20% : | |
| Verarbeitung | 20% |
|
| Vertrieb | Audiotec Fischer, Schmallenberg |
| Hotline | 02972 9788 0 |
| Internet | www.audiotec-fischer.com |
| Technische Daten | |
| Korbdurchmesser (in cm) | 16,5 |
| Einbaudurchmesser (in cm) | 13,3 |
| Einbautiefe (in cm) | 7.5 |
| Magnetdurchmesser (in cm) | 11,4 |
| Gewicht (in kg) | 2 |
| Nennimpedanz (in Ohm) | 2 x 2 |
| Gleichstromwiderstand Rdc (in Ohm) | 4.06 |
| Schwingspuleninduktivität Le (in mH) | 1.81 |
| Schwingspulendurchmesser (in mm) | 38 |
| Membranfläche (in cm²) | 121 |
| Resonanzfrequenz fs (in Hz) | 56 |
| mechanische Güte Qms | 4.22 |
| elektrische Güte Qes | 0.35 |
| Gesamtgüte Qts | 0.32 |
| Äquivalentvolumen Vas (in l) | 5.21 |
| Bewegte Masse Mms (in g) | 32 |
| Rms (in Kg/s) | 2.64 |
| Cms (in mm/N) | 0.25 |
| B x I (in Tm) | 11.4 |
| Schalldruck 1W, 1m (in dB) | 81 |
| Leistungsempfehlung | 70 - 200 W |
| Testgehäuse | BR 11,5 l |
| Reflexkanal (d x l) | 5 x 20 cm |
| Klasse | Mittelklasse |
| Preis/Leistung | sehr gut |
| Car&Hifi | „Vielseitig einsetzbarer, preiswerter Miniwoofer.“ |
