>> Mehr erfahren>> Alle anzeigenEinzeltest: Ground Zero GZPW Reference 250
Mit Herz und Hand

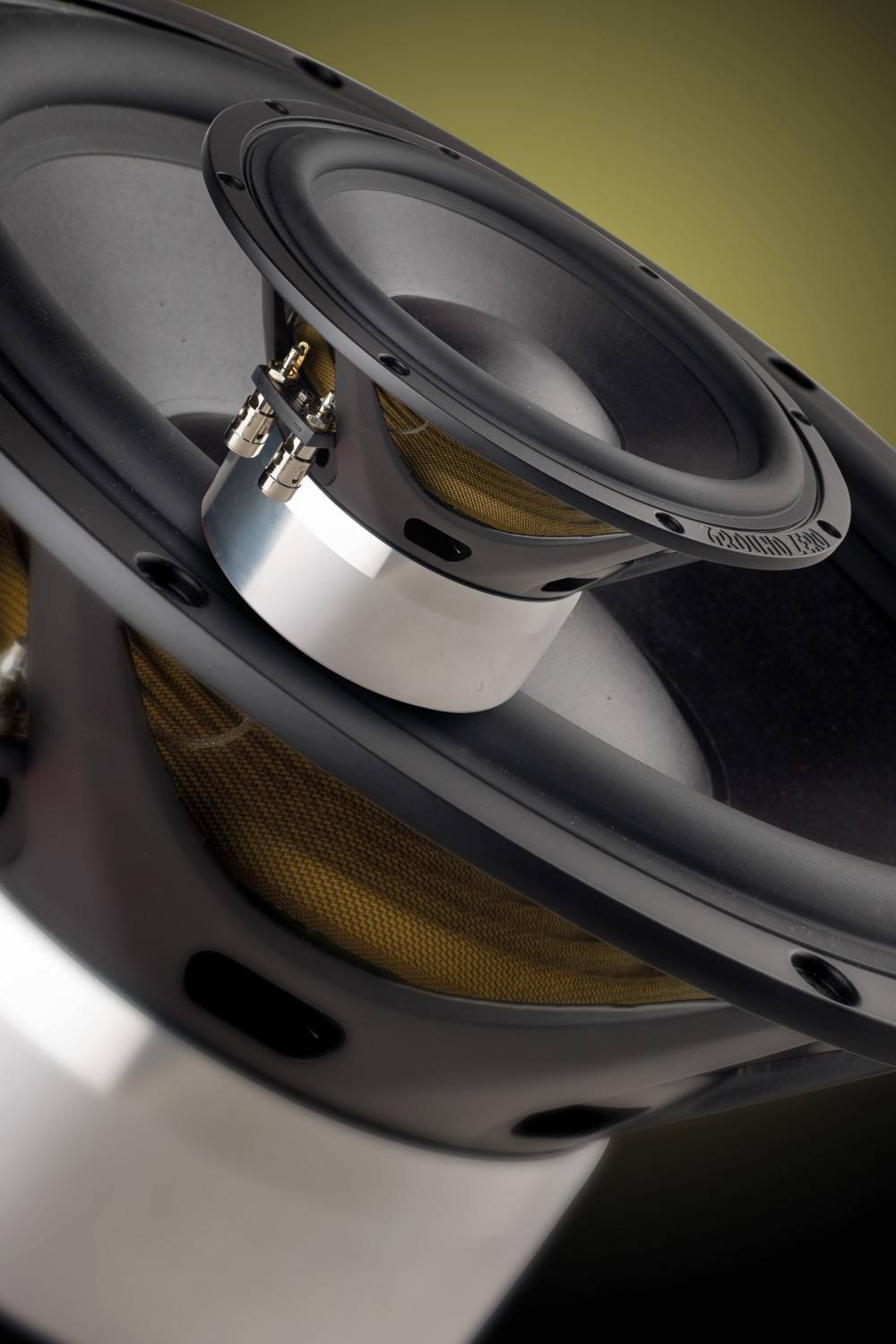

Ein unscheinbarer, schwarzer 25er-Woofer für 1.100 Euro. Das muss man sich erst mal trauen. Ground Zero ist ganz offensichtlich selbstbewusst genug, den ultimativen Subwoofer zu propagieren. Was steckt dahinter?
Ground Zero gehört zu den Firmen, bei denen auch Referenz drin ist, wenn „Reference“ drauf steht. Der GZPW Reference 250, wie das Prachtstück mit vollem Namen heißt, ist demzufolge der Referenzsubwoofer, natürlich aus der Plutonium-Line. Gar nicht mal ein Klopper, mit nur 25 cm Nenndurchmesser, unscheinbar schwarzer Membran und einem nicht übertrieben großen Antrieb. Dieser Sub ist garantiert keine Konkurrenz zu den hauseigenen GZPW … SPL- oder gar SPL-Extreme- Woofern. Beim Ref 250 geht es um reine Sound Quality, koste es, was es wolle. Und das ist happig: 1.100 Euro sind für den Edelbass fällig, womit klar ist, dass der Ref 250 kein Woofer für die Masse ist.
Will er auch gar nicht sein. Vielmehr ist er ein Statement. Ein kompromissloser Lautsprecher für Freaks, denen das Beste gerade gut genug ist. Von unseren Home-HiFi-Kollegen wissen wir, dass es auch für Heimlautsprecher zum Stückpreis von 10.000 Euro Kundschaft gibt. Dagegen ist Car-HiFi billig. Nun, was gibt es dafür? Erst einmal einen „from scratch“ neu gedachten Subwoofer. Von Seiten des Herstellers heißt es: drei Jahre Entwicklungszeit, komplett eigenes Tooling von der Membran über die Zentrierspinne bis zum Korb und natürlich eine konsequente Entwicklung und Optimierung mit dem berühmten Klippel-System. Natürlich wird auch mit einem Subwoofer wie dem Ref 250 der Lautsprecher nicht neu erfunden. Man darf sich das eher so vorstellen, dass die Entwicklungsabteilung all das einmal machen darf, was sie schon immer mal machen wollte, aber aufgrund irgendwelcher Zwänge nicht durfte. Kompromisslos eben. Dazu passt der Warnhinweis in der Bedienungsanleitung, wo es sinngemäß heißt, dass sich dieser Woofer im Extremfall selbst zerreißt und auch bis zum Anschlagen arbeitet. Damit ist gemeint, dass er nicht, wie üblich, die Bewegung der Schwingeinheit ausbremst. Ok, damit sind wir wohl beim Eingemachten angekommen. Alle gängigen Lautsprecher funktionieren nach dem Tauchspulenprinzip. Physikalisch liegen zugrunde die elektromagnetische Induktion und die daraus resultierende Lorenz kraft, die auf einen stromdurchflossenen Leiter im Magnetfeld wirkt. Dies funktioniert am besten, wenn Feld- und Stromrichtung senkrecht aufeinander stehen (die Kraft wirkt dann senkrecht zu beiden). Um so etwas praxisgerecht zu bauen, wickelt man den Draht zur Spule auf und sorgt dafür, dass das Magnetfeld radial, also strahlenförmig von innen nach außen durch die kreisförmigen Spulenwicklungen läuft. Ganz einfach – im Prinzip. Nur leider braucht eine Membran auch eine Rückstellkraft, um bei sinkender elektromagnetischer Antriebskraft (wohlgemerkt immer noch in ursprünglicher Richtung wirkend) wieder zurück in die Nulllage zu finden. Dazu gibt es die Zentrierspinne, nichts anderes als eine Feder, die die Schwingeinheit am liebsten in Nulllage sieht. Sowohl die elektomagnetische Antriebskraft als auch die mechanische Rückstellkraft sind leider nicht ideal linear. Was sich beim Lautsprecher durch gewisse Limitierungen äußert. Auf der einen Seite entstehen Verzerrungen durch Hinzufügen oder Herausnehmen von Signalanteilen, auf der anderen Seite kann keine Schwingspule lang genug sein und keine Zentrierung linear genug sein, um dem Lautsprecher selbst bei Signalspitzen ein perfektes Arbeiten zu ermöglichen. Der normale Weg, einen Lautsprecher zu bauen, ist deshalb, ihm auf den ersten Millimetern ordentlich Schub zu geben, und ihn rechtzeitig mit der Rückstellkraft der Zentrierspinnenfeder wieder einzufangen. Bildlich gesprochen ist das ein Auto mit kleinen Bremsen, das schon weit vor dem Hindernis in die Eisen geht, damit nichts passiert. Das spart Ausfälle, führt aber dazu, dass die Linearität auf der Strecke bleibt. Ground Zero geht mit dem Ref 250 den umgekehrten Weg. Dieser Woofer bremst erst auf dem letzten Meter, wozu er eine überdimensionale Bremsanlage in Form einer extrem progressiv wirkenden Zentrierspinne verpasst bekam und einen viel zu langen Hub obendrein. Die Schwingspule ist so lang gewickelt, dass sie die Schwingeinheit notfalls bis zum Anschlagen antreibt, und zwar linear. Wir haben es hier also ganz klar mit einem echten Supersportwagen unter den Subwoofern zu tun, der nach einer kundigen Hand verlangt. Es gibt Risiko, nämlich das Zerlegen des teuren Stücks, und es gibt eine Belohnung, nämlich eine Performance bis ans Limit – wenn alles passt. Genau dazu kann man das Klippel-Messsystem einsetzen, denn (nur) dieses Werkzeug ermöglicht dem Chassisentwickeler die Überwachung des Verhaltens auch unter Extrembedingungen. In diesem Kontext erscheint es auch plausibel, dass die Zentrierung neu entwickelt ist. Bleibt noch die Membran, und die entlockt auch ohne lasergesteuertes Klippeln ein anerkennendes Lächeln. Um es kurz zu machen: Das Teil ist dermaßen steif und dabei dünn, dass es eine reine Freude ist. Das Teil ist neu – zumindest ich hatte so etwas Ähnliches noch nicht zwischen Daumen und Zeigefinger. Aussehen tut es wie Papier, nur befindet sich zwischen zwei dünnen Papierschichten noch ein Schaumkern. Mit dieser Kombi lässt es sich prima highendig musizieren – das haben schon einige Lautsprecher in der Vergangenheit eindrucksvoll demonstriert. Und die Membran rechtfertigt auch einen gewissen Zwang zur Gewichtsersparnis. Masse konzentriert man am besten da, wo es Sinn ergibt. Das ist der Bereich der Schwingspule, bei der bewusst schnöder Kupferrunddraht zum Einsatz kommt. Keine hochkant gewickelte oder speziell gewalzte und beschichtete Alukonstruktion. Schnöder Kupfer-Runddraht. Aber auf Glasfaserträger gewickelt wegen der fehlenden Gegeninduktion. Aus diesem Grund – also zur Vermeidung von Wirbelströmen – sind auch zwei Kurzschlussringe im Antriebsensemble vorhanden. Diese Maßnahme trifft man gelegentlich bei sehr highendigen Tiefmitteltönern an, in einem Subwoofer ist das allerdings als ziemlich extrem einzustufen. Dann wollen wir mal sehen, wie der Woofer zu uns spricht. Mit 132 g bewegter Masse und 27.4 l Äquivalentvolumen ist er bestimmt nicht überfettet. Die progressive Zentrierung äußert sich mit unserem Messverfahren anfangs recht weich, so dass eine niedrige Resonanzfrequenz mit den entsprechenden Tiefbassgehäusen greifbar nahe ist. Tatsächlich lässt sich der Ref 250 in moderat großen Reflexboxen fast bis zum Gleichstrom abstimmen. Unser Favorit ist natürlich ein geschlossenes Gehäuse. Hier zeigt sich, dass der Kompromiss, der gerade highendigen Subwoofern heutzutage nicht erspart bleibt, sehr gelungen ist. Gemeint ist, dass in der Theorie möglichst große Volumina den besten Sound bringen, in der Praxis jedoch möglichst kompakte Boxen gefordert werden. Die Balance aus bewegter Masse, Rückstellkraft und Güte beim Ref 250 zeigt jedoch, dass bei annehmbarem Packmaß akustisch eindrucksvolle Ergebnisse möglich sind. Einfach ausgedrückt: Mit 27,5 Litern ist das Ding auf den Punkt – und da ist noch volumenmäßig Spielraum nach unten.Sound
Wir haben erst einmal die klassische Basstrommel aus der Schublade geholt und wahlweise trocken gekickte Bassdrum von der Sheffield Drum oder schnelle Metal-Blastbeats gehört. Und zwar gehört, und nicht nur glaubhaft vermittelt bekommen. Was dieser Woofer im Bassbereich aus der Aufnahme holt, sucht seinesgleichen. Beim Hörcheck war zu jeder Sekunde klar, dass genau diese Wiedergabe die richtigste auf der Welt ist. Das liegt ganz einfach daran, dass nur wenige Subwoofer derart präzise dem Signal folgen. Klar gibt es auch andere gute Subs, aber das interessiert eigentlich niemanden, wenn der Ref 250 spielt. Als geschlossener 25er ist er sowieso mit der der richtigen Balance aus Membranfläche und Agilität gesegnet. Wenn dann noch diese Tiefbassfähigkeiten und diese Pegelreserven dazukommen, kann man schon mal von einem Ausnahmewoofer sprechen.
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Und ein Ausnahmewoofer ist er, der GZPW Reference 250. Sicherlich einer der besten je gebauten Subwoofer. Ganz sicher jedoch der ewige Wunschsubwoofer mit perfektem Engineering. Mit Herz und Hand eben.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Ground Zero GZPW Reference 250
Preis: um 1100 Euro
Referenzklasse
Ground Zero GZPW Reference 250
183-978
ARS 24.com |
Von Audio System gibt es eine Vielzahl an Nachrüstlautsprechern für Audi. Wir schaffen den Überblick und testen das RFIT Set für den A6 C8.
>> Mehr erfahren>> Alle anzeigenRevox präsentiert die neue Revox B77 MK III und zugleich seine neue, eigene Revox Analog Master Tapes Collection. Beides gefertigt im Revox KLANGWERK in Villingen für ein perfektes Zusammenspiel.
>> Mehr erfahren>> Alle anzeigenDer TCL 115X955 MAX trägt die Namenserweiterung MAX völlig zurecht: Mit einer Diagonalen von 115 Zoll (292 cm) ist er nicht weniger als der derzeit größte QD-Mini-LED-TV.
>> Mehr erfahren>> Alle anzeigenDie hochwertigen Sofas der Serie "Dubai" von Sofanella schaffen ein gemütliches und bequemes Heimkinoerlebnis.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Hama, Monheim |
Hotline | 09091 502-0 |
Internet | www.ground-zero-audio.com.de |
Technische Daten | |
Korbdurchmesser (in cm) | 27.5 |
Einbaudurchmesser (in cm) | 23.5 |
Einbautiefe (in cm) | 12.8 |
Magnetdurchmesser (in cm) | 14,2 |
Gewicht (in kg) | 5.1 |
Nennimpedanz (in Ohm) | 2 x 2 |
Gleichstromwiderstand Rdc (in Ohm) | 3.66 |
Schwingspuleninduktivität Le (in mH) | 1.02 |
Schwingspulendurchmesser (in mm) | 50 |
Membranfläche (in cm²) | 350 |
Resonanzfrequenz fs (in Hz) | 34.5 |
mechanische Güte Qms | 8.81 |
elektrische Güte Qes | 0.44 |
Gesamtgüte Qts | 0.42 |
Äquivalentvolumen Vas (in l) | 27.4 |
Bewegte Masse Mms (in g) | 132.1 |
Rms (in Kg/s) | 3.26 |
Cms (in mm/N) | 0.16 |
B x I (in Tm) | 15.37 |
Schalldruck 1W, 1m (in dB) | 82 |
Leistungsempfehlung | 250 - 800 W |
Testgehäuse | g 27,5 l |
Reflexkanal (d x l) | Nein |
Klasse | Absolute Spitzenklasse |
Preis/Leistung | sehr gut |
Car&Hifi | „Kompromissloser Subwoofer für kompromisslose Klangfreaks. Sonst noch Fragen?“ |
