>> Mehr erfahren>> Alle anzeigenEinzeltest: Ground Zero GZPW 12limited
Nummer 1
Ground Zero wird 15. Als Geschenk an die Fans gibt es einen exklusiven Hightech-Subwoofer zum Killerpreis. Die Geschichte ist limitert auf 555 Stück. Hier ist die Nummer 1 im Test.
Ich kann mich noch gut an meine erste Begegnung mit den Gelben erinnern. Es war 2006, als Ground Zero die Plutonium-SPL-Woofer vorstellte. Der 38er-GZPW-15SPL wurde einem Test unterzogen mit im Wesentlichen zwei Ergebnissen. Erstens war er nicht annähernd in die Kompression zu bringen, auch mit kilowattweise Leistung nicht. Und zweitens – das war die große Überraschung – klang das Teil auch noch so gut, dass man damit allererstklassigst Musik hören konnte. Ground Zero wird 15, und rückblickend kann man sagen, dass sich das Team aus Egmating bei München von Anfang an dem Thema SPL verschrieben hat. Der harte Wettbewerb und das Leben am Limit haben dafür gesorgt, dass die Ground Zeros nach 15 Jahren in der Szene eine Kompetenz in Sachen Subwoofer angesammelt haben, wie man sie sonst nur schwerlich findet.

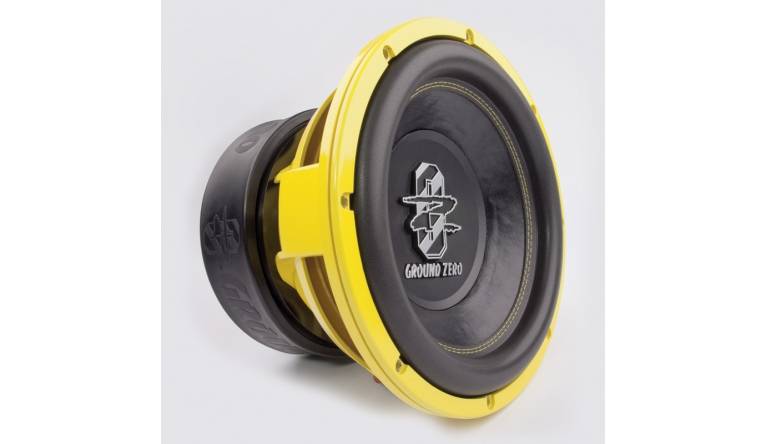

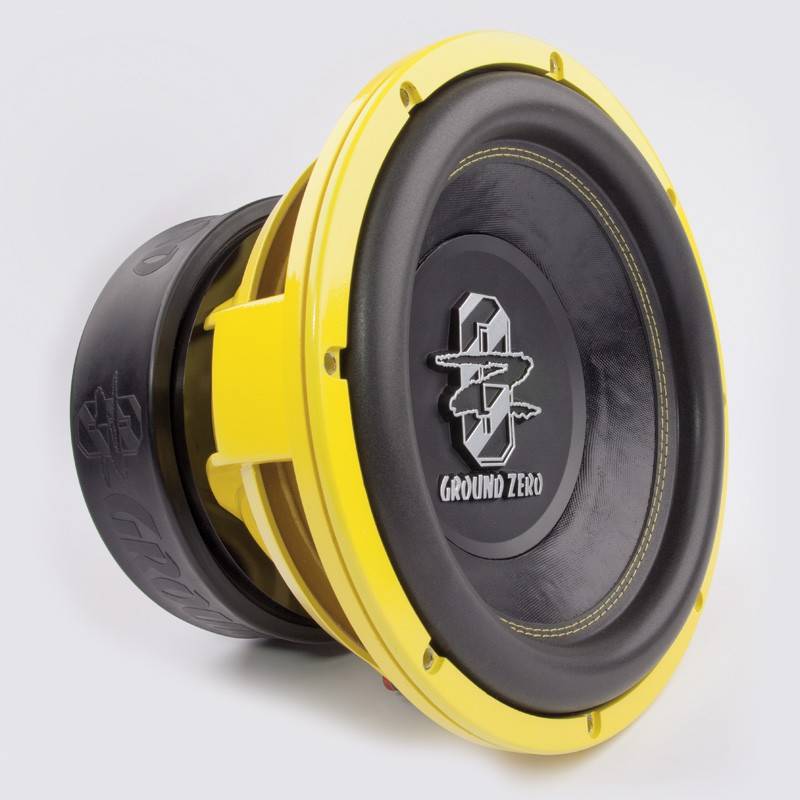

Jetzt kommt ein Jubiläumswoofer und man darf sicher sein, dass die Entwicklungsabteilung alles gegeben hat. Betrachtet man den Limited, fällt auf, dass er mit gehörig Material ausgerüstet wurde. Dazu passt aber der Preis nicht, der mit 500 Euro für einen Woofer dieser Klasse ein Superangebot darstellt. Zum Vergleich: Der GZPW 15SPL steht mit 1.300 Euro in der Liste, der GZPW 12SPL kostet einen runden Tausi. Das klingt verdächtig, aber unser 12limited ist alles andere als ein Sparmodell. Der Monsterantrieb braucht drei Ferritringe im XXL-Format, die unter der 12 mm starken Polplatte lauern. Insgesamt bringt das Monstrum knapp 22 Kilo auf die Waage – das tut weh, wenn einem der Limited auf den Fuß fällt. Für die Umsetzung der Magnetpower in Bewegung ist die Schwingspule zuständig. es handelt sich (natürlich) um ein Riesenteil mit 4 Zoll Durchmesser. Vier Lagen Flachdraht mit 51 mm Wickelhöhe gibt es zu bewundern, die wegen der Wärmeabstrahlung geschwärzt und wegen der Wärmeleitung auf einen Aluträger gewickelt sind, der als Kühlkörper wirkt. Wärmeabfuhr ist das A und O für die Belastbarkeit und Ground Zero nimmt das offensichtlich sehr ernst. Dazu passt auch, dass der Druckgusskorb des Woofers großflächige Belüftungsöffnungen aufweist. Auch die Hubfähigkeiten sind enorm: Von der Zentrierung bis zum Anschlag auf der Polplatte sind es 65 mm und die Sicke ist straff gespannt 50 mm lang – das sollte wohl reichen. Absolut im grünen Bereich arbeitet auch die Zentrierspinne. Sie ist im Durchmesser genauso groß wie die Membran und besteht aus 4 Lagen. Die beiden letztgenannten Bauteile spannen die Membran ein, einen steil geformten Konus aus luftgetrocknetem Papier mit erheblicher Stabilität und recht geringem Gewicht.Labor
Die Eckdaten, die bei den Messungen herauskommen, lassen den GZPW 12limited fast schon zivil aussehen. Das beginnt schon bei der 2 x 2-Ohm-Doppelschwingspule, die praxisgerechte 4 oder 1 Ohm an die Endstufe reicht. Eine Güte von 0,39, dazu 32 Hz Resonanzfrequenz ergeben fast einen Universalwoofer. Auch die Aufhängung ist zwar recht stramm, aber keinesfalls SPLlig bretthart. Mit dem Limited kann man auf jeden Fall HiFi-Subs bauen. In neumodisch kleinen Gehäusen fühlt sich der Brecher aber nicht besonders wohl, unsere Testbox hat immerhin 77 Liter Innenvolumen. Doch spätestens bei der SPL-Messung zeigt der GZPW, wo seine Wurzeln liegen. Er setzt für einen 12“ absolute Bestmarken. Erfreulicherweise liegt sogar der Wirkungsgrad im akzeptablen Bereich. Dank leichter Membran und verlustarmer Schaumstoffsicke erzielt der Woofer immerhin 87 dB.
Sound
Mit dem GZPW 15SPL von vor vier Jahren im Hinterkopf war ich diesmal guten Mutes, auch klangtechnisch einen hervorragenden Bass geboten zu bekommen. So sollte es auch kommen, und natürlich mit ganz viel Schub im Tiefbass. Genau nach dem Motto „je tiefer, je lieber“ verteilt der Limited gnadenlos Schläge ins Genick. Obenrum ein bisschen lustlos läuft er bei tieferen Lagen zur absoluten Topform auf. Bei Rockmusik gibt es den Turbo-Boost auf Bassdrum und Synthiebässe, das macht Laune. Aber auch, wenn man ihn ausnahmsweise korrekt einpegelt, integriert sich der GZPW fein ins Klanggeschehen. Das wird aber selten vorkommen, denn diese Maschine kann und will laut loslegen. Bass satt und vom Allerfeinsten!
Was ist die Impedanz
Die Impedanz ist der frequenzabhängige Widerstand eines Lautsprechers. Der Gleichstromwiderstand ergibt sich als Impedanz bei 0 Hz. Bei Lautsprechern und Subwoofern findet man die Nennimpedanz, also die "Ohmzahl", die aus praktischen Gründen üblicherweise in Klassen zu 1, 2, 4 oder 8 Ohm angegeben wird. Wichtig wird die Impedanz bei der Kombination von Subwoofer(n) und Endstufe.
Was ist eine Doppelschwingspule?
Eine Doppelschwingspule oder Dual Voice Coil oder DVC ist eine Schwingspule mit zwei Abgriffen. Der Subwwofer hat also je zwei Plus- und Minusklemmen. Das verändert den Output oder die Belastbarkeit nicht, erlaubt jedoch variable Schaltungsmöglichkeiten. Mit der Doppelschwingspule kann der Subwoofer an zwei Endstufenkanälen betrieben werden, um z.B. bei kleinen Mehrkanalendstufen mehr Leistung herauszuholen.
Wie verschalte ich eine Doppelschwingspule?
Durch Verschaltung der beiden Einzelspulen entsteht ein neuer Abgriff für einen Endstufenkanal. Bei Parallelschaltung halbiert sich die Impedanz, bei Reihenschaltung verdoppelt sie sich. Dies gilt es beim Anschluss an die Endstufe zu beachten, ob letztere für die entstehende Gesamtimpedanz zugelassen ist. So entsteht bei Parallelschaltung einer 2 x 4 Ohm Doppelspule ein 2-Ohm Subwoofer, der an 2-Ohm-stabilen Endstufen betrieben werden kann. 2 x 2 Ohm parallel ergibt einen 1-Ohm-Subwoofer, dessen Endstufe 1-Ohm-stabil sein muss.
Welche Endstufe passt zu meinem Subwoofer?
Die, welche an der Impedanz des Subwoofers die gewünschte Leistung abgibt. Beispiel: Der Subwoofer soll mit 400 Watt betrieben werden und hat eine Impedanz von 2 Ohm. Die passende Endstufe ist eine, die ca. 200 Watt an 4 Ohm und 400 Watt an 2 Ohm leistet. 1-Ohm-Stabilität ist nicht erforderlich.
Muss ich einen neuen Subwoofer erst einspielen?
Aus klanglicher Sicht nicht, ein Subwoofer ändert sich nur minimal durch Einspielen. Es ist allerdings sehr sinnvoll, bei einem fabrikneuen Woofer nicht sofort extreme Lautstärken zu fahren. Wird der Schwingspulenlack zu stark aufgeheizt, können Lösemittelreste die Struktur aufbrechen und die Schwingspule wird zerstört. Daher den Sub erst im ganz normalen Musikbetrieb einige Stunden betreiben, so können sich eventuelle Lösemittel verflüchtigen.
Fazit
Mit dem GZPW 12limited gibt es einen Ausnahmewoofer mit SPL- und Musikqualitäten. Bei dem Jubiläumspreis von 500 Euro werden die 555 Stück bald vergriffen sein. Da kann man nur gratulieren.Kategorie: Car Hifi Subwoofer Chassis
Produkt: Ground Zero GZPW 12limited
Preis: um 400 Euro
Spitzenklasse
Ground Zero GZPW 12limited
183-978
ARS 24.com |
Die Frankfurter HiFi-Tage sind DIE Gelegenheit für einen ausgiebigen HÖRTEST. Nach über 20 Jahren treffen sich Musik- und HiFi-Fans wieder in Frankfurt, um sich einen Überblick über die neusten und angesagtesten Technologien zur hochwertigen Musikwiedergabe zu verschaffen.
>> Mehr erfahren>> Alle anzeigenMit der RX2 PRO kündigt Brax nicht weniger als die Endstufe der Superlative an, vollgepackt mit Innovation und das erste Class-D Design der Marke.
>> Mehr erfahren>> Alle anzeigenFür die Älteren unter uns gehören diese Lautsprecher zu den ersten jugendlichen Audiowunschträumen, wie zum Beispiel das Klipschorn oder die Electro Voice Sentry III. Für alle anderen könnte dieser besondere Lautsprecher eine echte Überraschung werden.
>> Mehr erfahren>> Alle anzeigenVon Audio System gibt es eine Vielzahl an Nachrüstlautsprechern für Audi. Wir schaffen den Überblick und testen das RFIT Set für den A6 C8.
>> Mehr erfahren>> Alle anzeigenKlang | 50% : | |
Tiefgang | 12.50% | |
Druck | 12.50% | |
Sauberkeit | 12.50% | |
Dynamik | 12.50% | |
Labor | 30% : | |
Frequenzgang | 10% | |
Wirkungsgrad | 10% | |
Maximalpegel | 10% | |
Verarbeitung | 20% : | |
Verarbeitung | 20% |
Vertrieb | Hama, Monheim |
Hotline | 09091 502-0 |
Internet | www.hama.de |
Technische Daten | |
Korbdurchmesser (in cm) | 31.4 |
Einbaudurchmesser (in cm) | 28 |
Einbautiefe (in cm) | 21.9 |
Magnetdurchmesser (in cm) | 22.5 |
Gewicht (in kg) | 21.7 |
Nennimpedanz (in Ohm) | 2 x2 |
Gleichstromwiderstand Rdc (in Ohm) | 3.6 |
Schwingspuleninduktivität Le (in mH) | 1.95 |
Schwingspulendurchmesser (in mm) | 102 |
Membranfläche (in cm²) | 498.8 |
Resonanzfrequenz fs (in Hz) | 31.7 |
mechanische Güte Qms | 3.31 |
elektrische Güte Qes | 0.44 |
Gesamtgüte Qts | 0.39 |
Äquivalentvolumen Vas (in l) | 32.8 |
Bewegte Masse Mms (in g) | 269.3 |
Rms (in Kg/s) | 17.58 |
Cms (in mm/N) | 0.09 |
B x I (in Tm) | 20.08 |
Schalldruck 1W, 1m (in dB) | 87 |
Leistungsempfehlung | > 500 W |
Testgehäuse | 77 l BR |
Reflexkanal (d x l) | 15 x 30 cm |
Klasse | Absolute Spitzenklasse |
Preis/Leistung | hervorragend |
Car&Hifi | GZPW 12limited- der Juliläumswoofer ist ein echter Basshammer |
