Kategorie: Lautsprecherchassis Hochtöner

Einzeltest: Monacor HT22/8


Monacor HT22/8

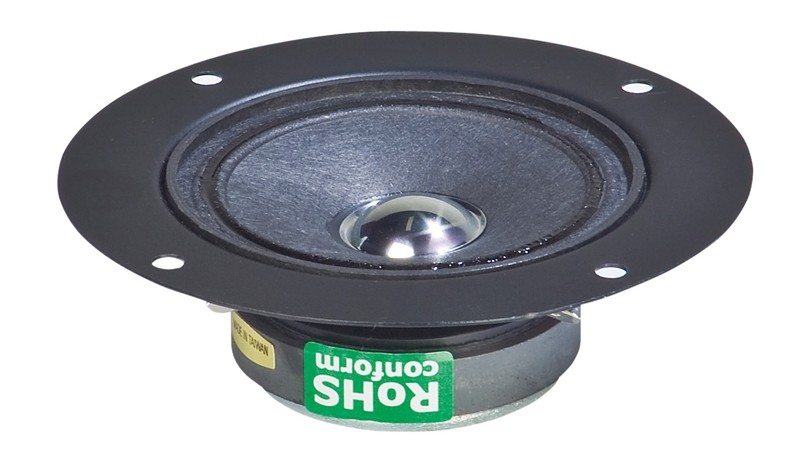

Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 1
5533

Die Überraschung des Testfeldes ist der preisgünstigste Kandidat: Monacors lediglich 7,99 Euro teurer HT-22/8. Optisch fällt er lediglich durch die silberfarbene Dustcap auf, die übrigen Zutaten sind klassisch: rückseitig geschlossener Stahlblechkorb, Ferritmagnet, schwarze Papiermembran und Sicke aus einem Stück. Der sehr flache und einbaufreundlich breite Korbrand macht das Versenken in der Schallwand überflüssig. Trotz des günstigen Preises hat sich der Hersteller das Beschichten der Sicke mit einer zähelastischen Masse, welche Resonanzen gezielt bedämpft, nicht nehmen lassen. Offensichtlich erfolgreich, denn der Bremer erzeugt vor dem Mikrofon den ausgewogensten Frequenzgang des gesamten Testfeldes. Bei sauberen 90 dB an 2,83 V/1 m verläuft er vorbildlich linear und zeigt unter Winkel ein sehr harmonisches Rundstrahlverhalten. Der frühe Pegelabfall bei 16 kHz ist angesichts dessen Resonanzfreiheit zu verschmerzen.

Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 2Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 3Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 4Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 5Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 6Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 7Lautsprecherchassis Hochtöner Monacor HT22/8 im Test, Bild 8
Die sehr flache Impedanzspitze bei 1,2 kHz macht eine Impedanzlinearisierung überflüssig, hier darf das Hochpassfilter direkt ran. Seine Einsatzfrequenz sollte bei 3 kHz liegen; wer gerne laut hört, filtert steil oder noch etwas höher. Ab hier sind die Verzerrungen des HT-22/8 gering, auch die wenigen K2-Spitzen bei 95 dB sind kein ernsthaftes Problem. Zudem bescheinigt die Wasserfallmessung dem Monacor ein gleichmäßiges und störungsarmes Ausschwingverhalten.


Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop

Fazit

Wenn das Budget wirklich knapp ist und eine Box zum Beeindrucken auf dem Plan steht, dann ist dieser unscheinbare Tweeter die erste Wahl. Er ist sehr preisgünstig, problemlos einzusetzen und wartet mit besten Messwerten auf.

Kategorie: Lautsprecherchassis Hochtöner

Produkt: Monacor HT22/8

Preis: um 8 Euro

3/2012
Werbung*
Aktuelle Angebote von Monacor bei:
Weitere Informationen Monacor
Weitere Informationen Monacor
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop

Ausstattung & technische Daten
Technische Daten
Hersteller: Monacor
Bezugsquelle: Monacor International, Bremen
Unverb. Stückpreis 7,99
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): Nein
Z 10 kHz (in Ohm): Nein
Fs (in Hz): ca 1200
Re (in Ohm): 6.56
Rms (in Kg/s): Nein
Qms: Nein
Qes: Nein
Qts: Nein
Cms (in mm/N) Nein
Mms (in g): Nein
BxL (in Tm) Nein
Vas (in l): Nein
Le (in mH): Nein
Sd (in cm²): 20
Ausstattung
Horn / Frontplatte Stahlblech (Korb)
Membran Papier
Dustcap Kunststoff
Sicke Papier, beschichtet
Schwingspulenträger k.A.
Schwingspule 12 mm
Xmax absolut k.A.
Magnetsystem Ferrit
Polkernbohrung nein
Sonstiges rückseitig geschlossen
