Vergleichstest: Mundorf U160W1.1

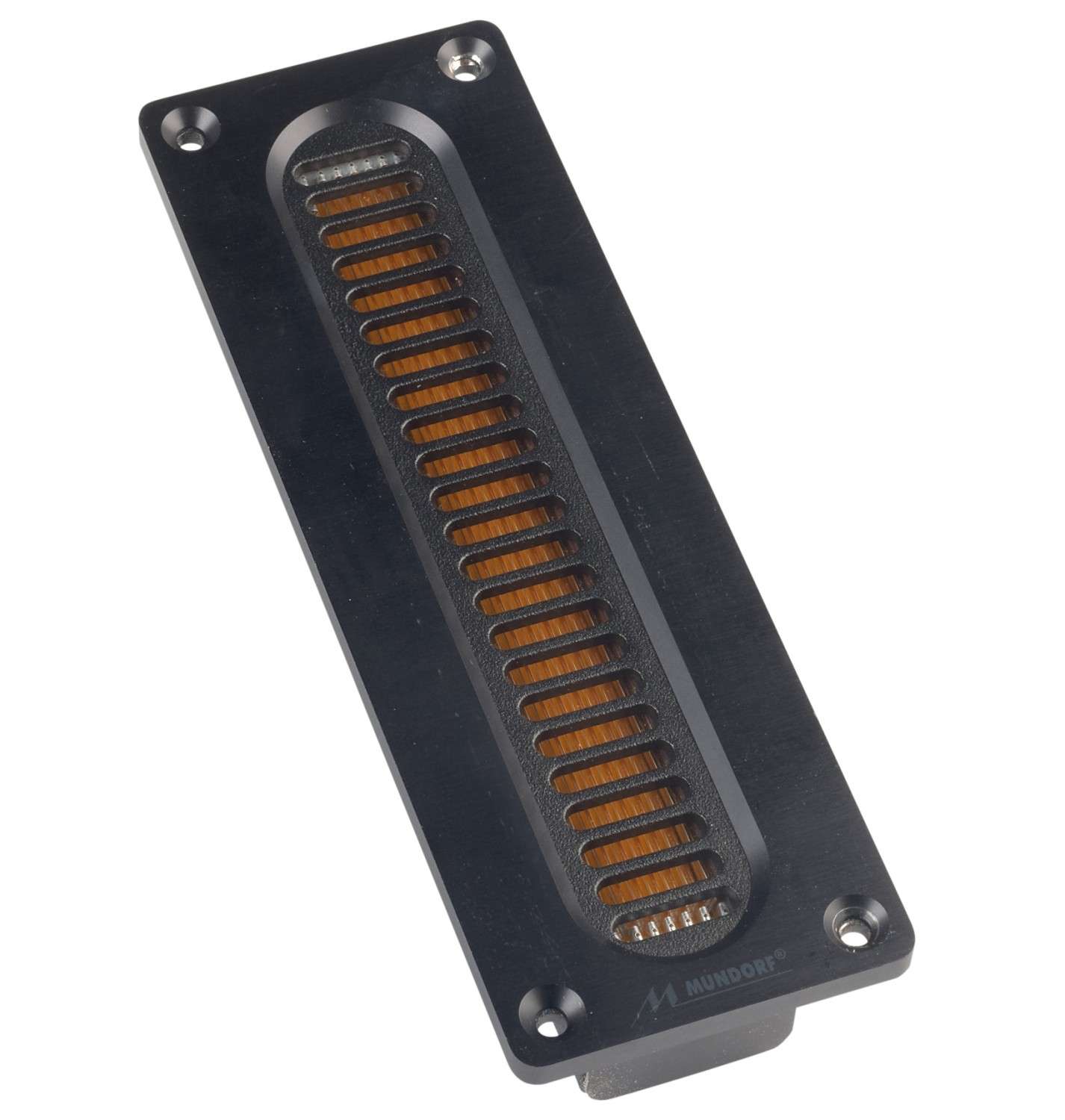

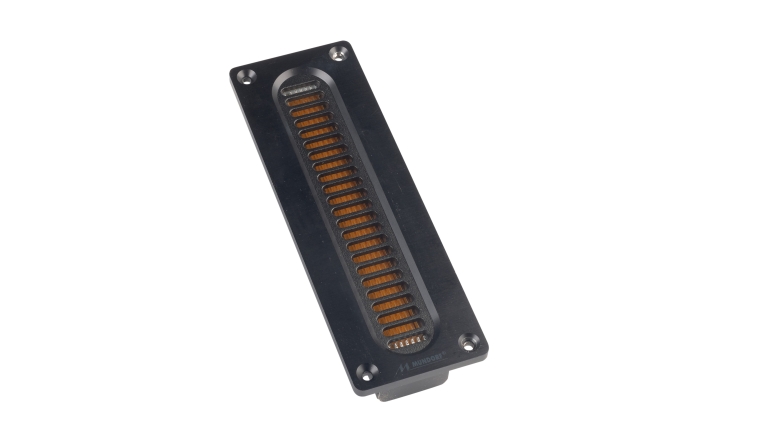

Mundorf U160W1.1

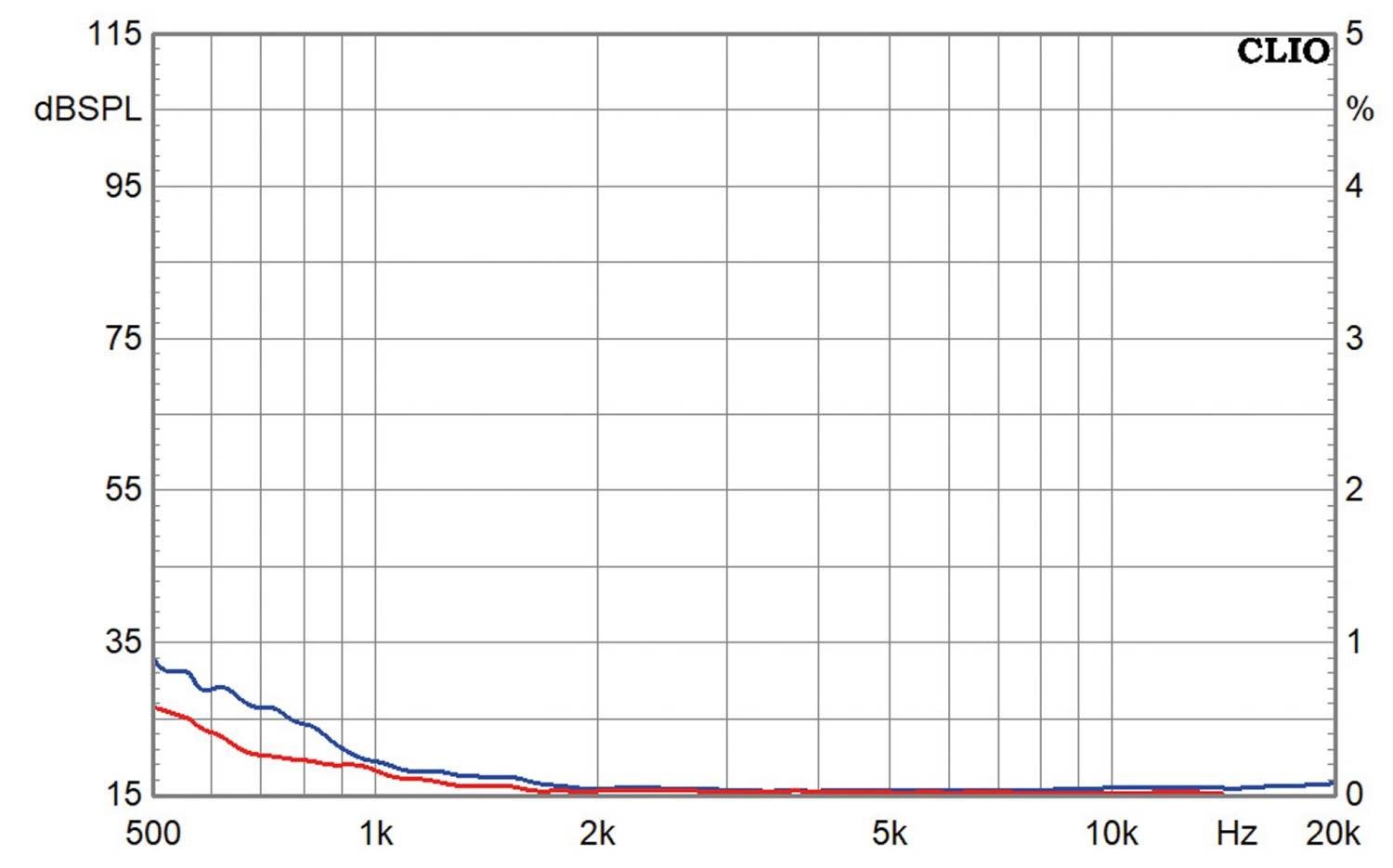

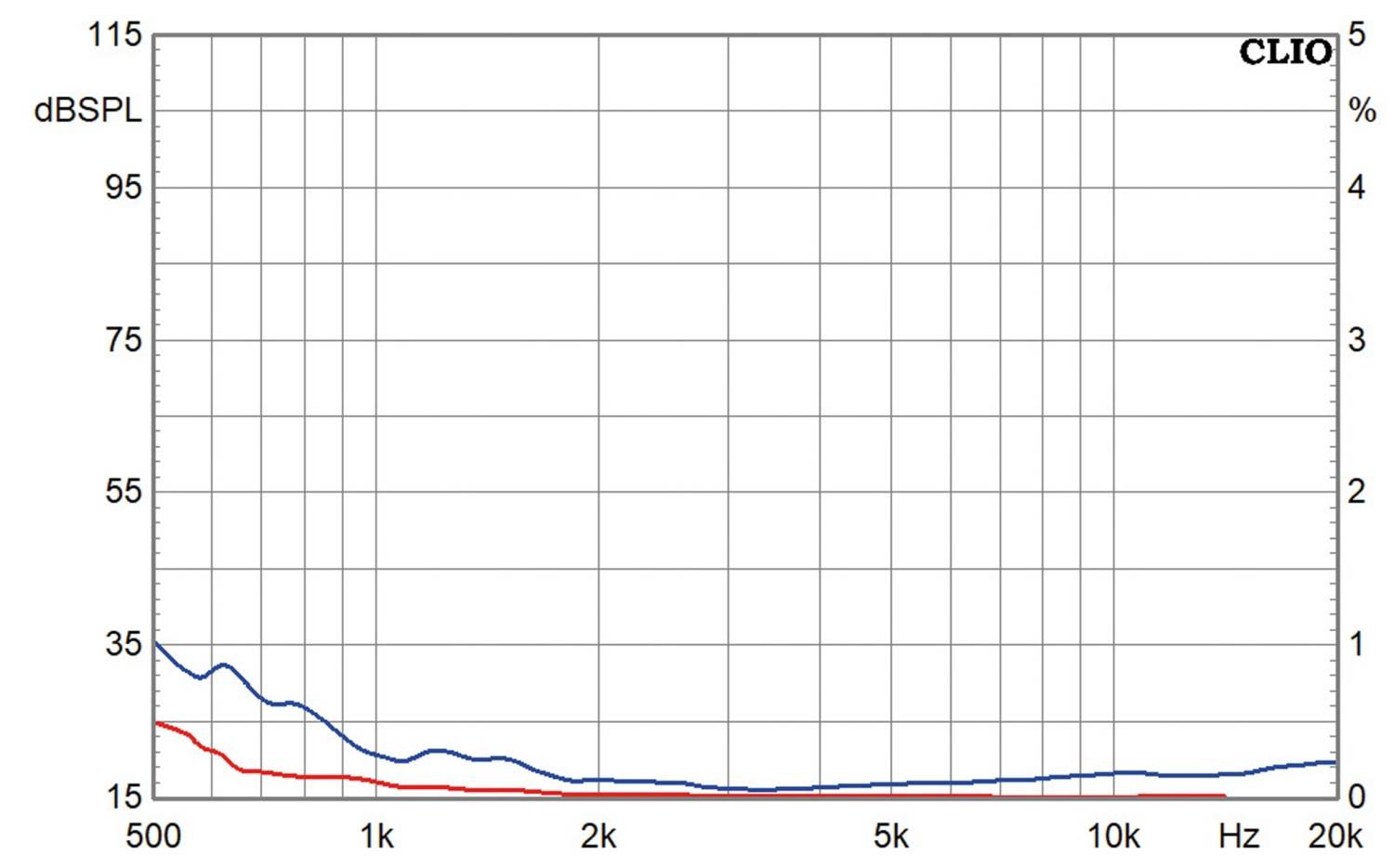

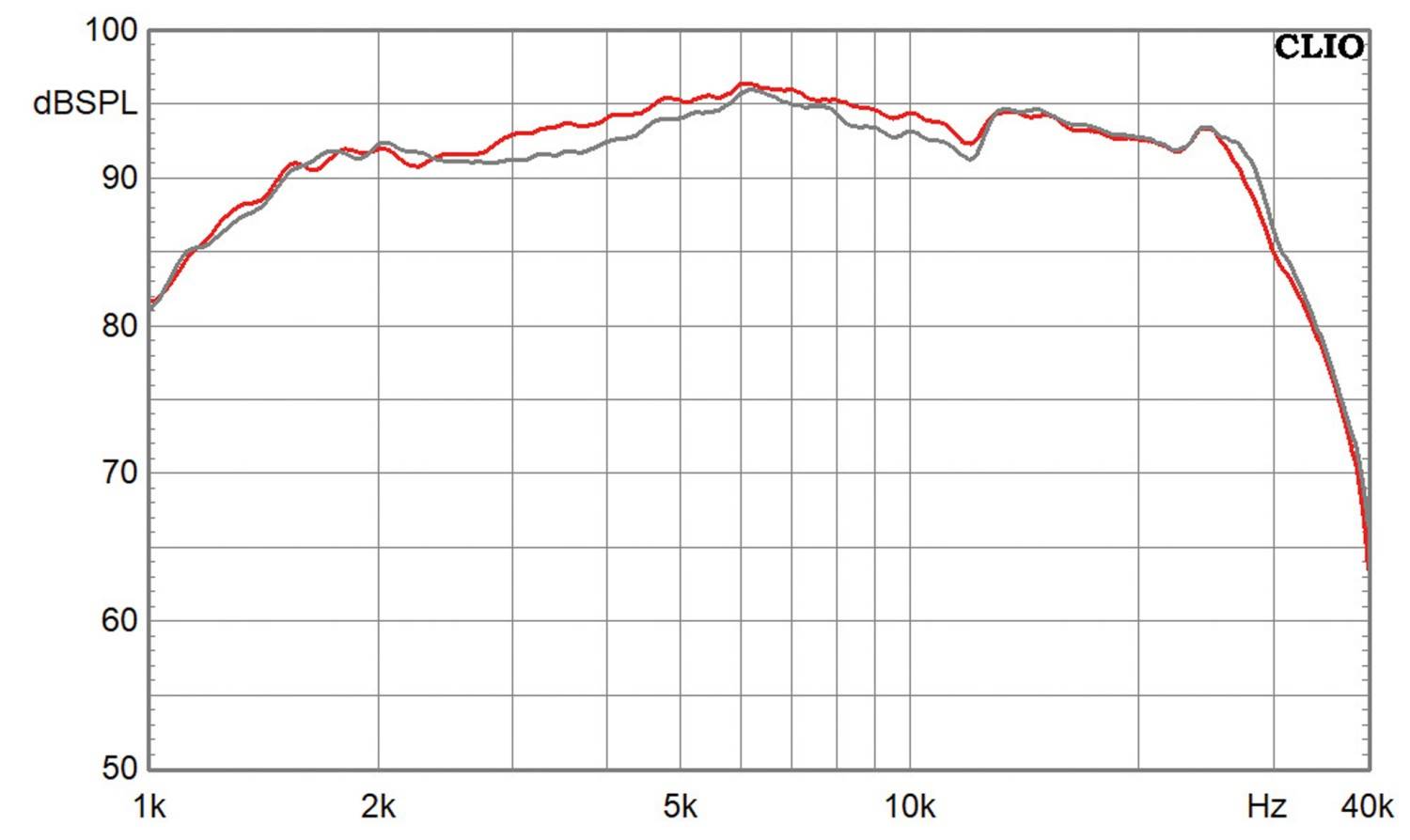

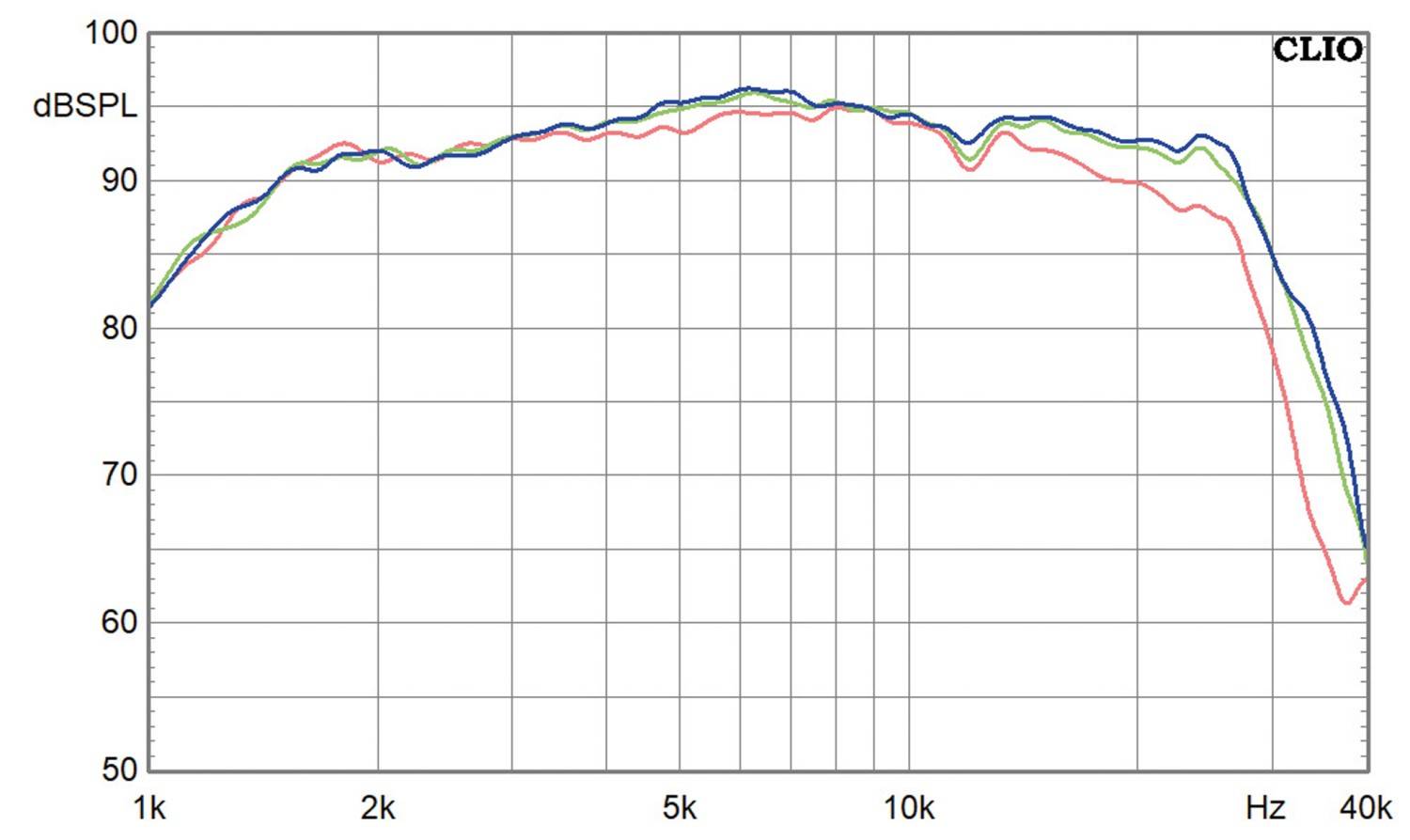

Der Größte unter den AMTs der U-Serie ist der U160W1.1 mit einer Membranlänge von immerhin 16 Zentimetern! Mit dieser quasi gigantischen schallabstrahlenden Fläche stellt der Treiber einen neuen Rekord in Sachen Klirr auf: Er produziert quasi keinen. Selbst bei 95 Dezibel liegt sogar k2 zwischen 1 und 20 Kilohertz komplett unter 0,5%, k3 findet überhaupt nicht statt. Damit ist der U160 natürlich ideal für Anwendungen, wo es um hohe Belastbarkeit geht, also beispielsweise in großen 2-Wege-Monitoren im Mittel- und Fernfeld oder in einem Heimkino mit größerem Hörabstand. Der Schalldruckfrequenzgang verläuft mit der Frontplatte linear; auch hier gibt es den Schlenker bei 12 Kilohertz und zusätzlich ein Maximum bei gut 6 Kilohertz, die aber beide durch die kurze zusätzliche Schallführung deutlich weniger prominent ausfallen, da der Pegel in den umliegenden Bereichen höher ist.
Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop
Fazit
Extrem tief ankoppelbarer Air Motion Transformer für große Zwei- und Drei-Wege- Systeme.
Kategorie: Lautsprecherchassis Hochtöner
Produkt: Mundorf U160W1.1
Preis: um 350 Euro
|
323-2537
Masori |
| Technische Daten | |
| Hersteller: | Mundorf |
| Bezugsquelle: | Mundorf, Köln |
| Internet: | www.mundorf.com |
| Unverb. Stückpreis | 349,90 Euro |
| Chassisparameter K+T-Messung | |
| Z (in Ohm): | 6 |
| Fs (in Hz): | 1500 |
| Re (in Ohm): | 4.8 |
| Rms (in Kg/s): | Nein |
| Qms: | Nein |
| Qes: | Nein |
| Qts: | Nein |
| Cms (in mm/N) | Nein |
| Mms (in g): | Nein |
| BxL (in Tm) | Nein |
| Vas (in l): | Nein |
| Le (in mH): | Nein |
| Sd (in cm²): | Nein |
| Ausstattung | |
| Frontplatte: | Aluminium |
| Membran | Nein |
| Dustcap | Nein |
| Sicke | Nein |
| Schwingspulenträger | Nein |
| Schwingspule | Nein |
| Xmax | Nein |
| Magnetsystem | Neodym |
| Polkernbohrung | Nein |
| Sonstiges | Air Motion Transformer |
| Außenabmessungen: (in mm) | 181 x 61 mm |
| Einbaumaß: | 164 x 33 mm |
| Einbautiefe in mm | 45 mm |
| Korbrandtiefe (in mm) | 6 mm |
