Vergleichstest: Mundorf U110W1.1

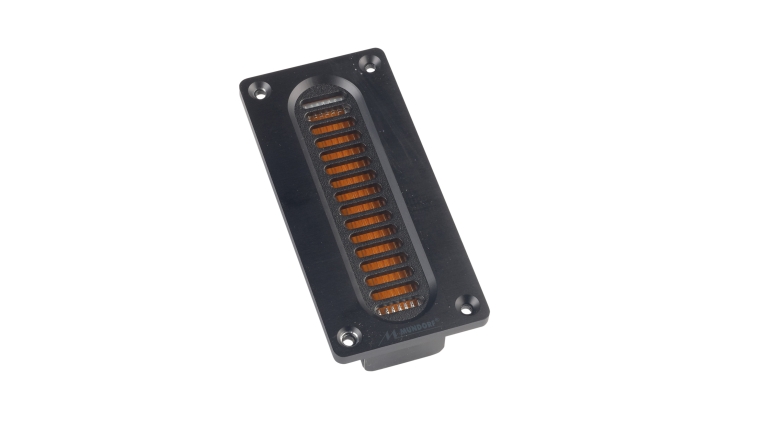

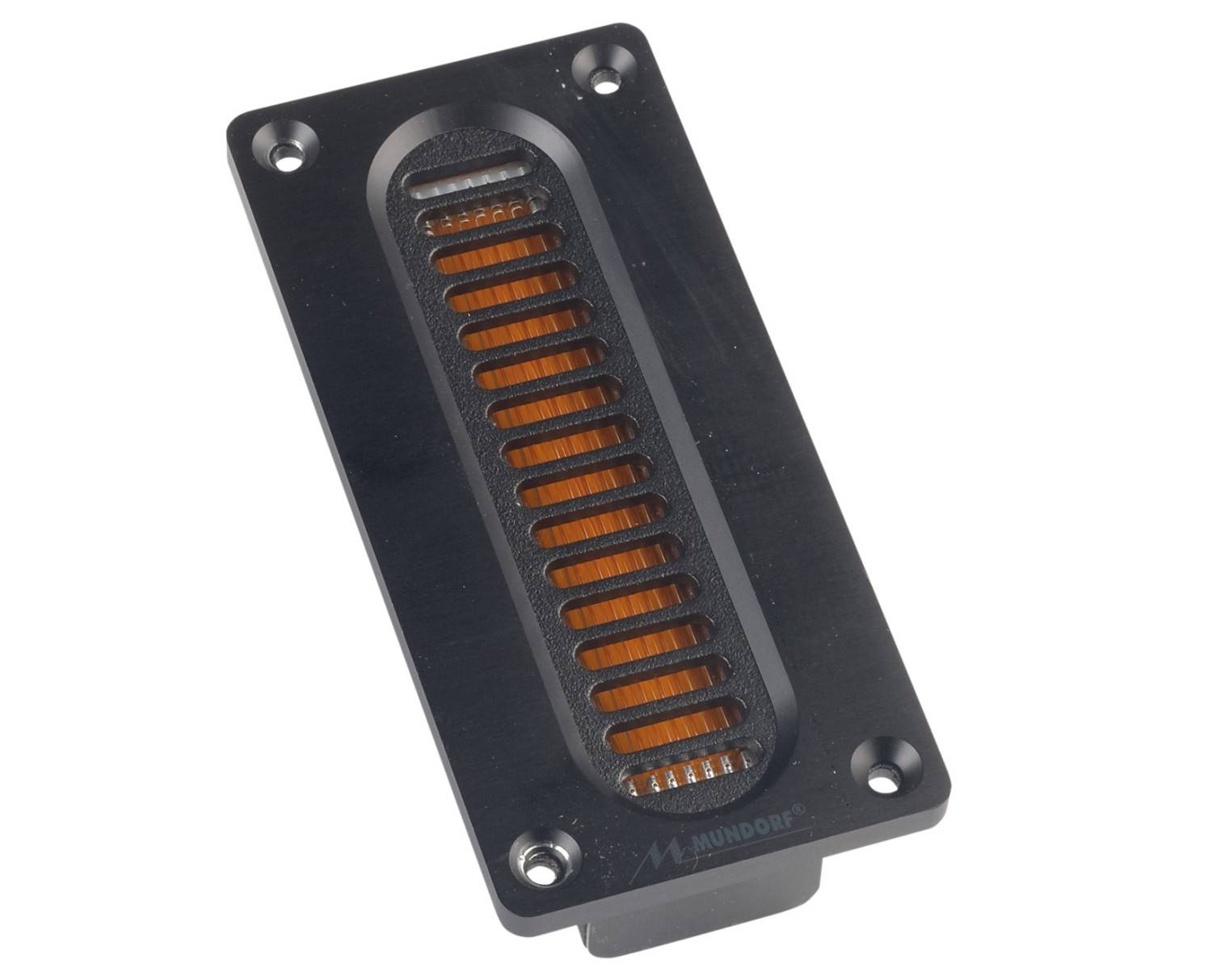

Mundorf U110W1.1

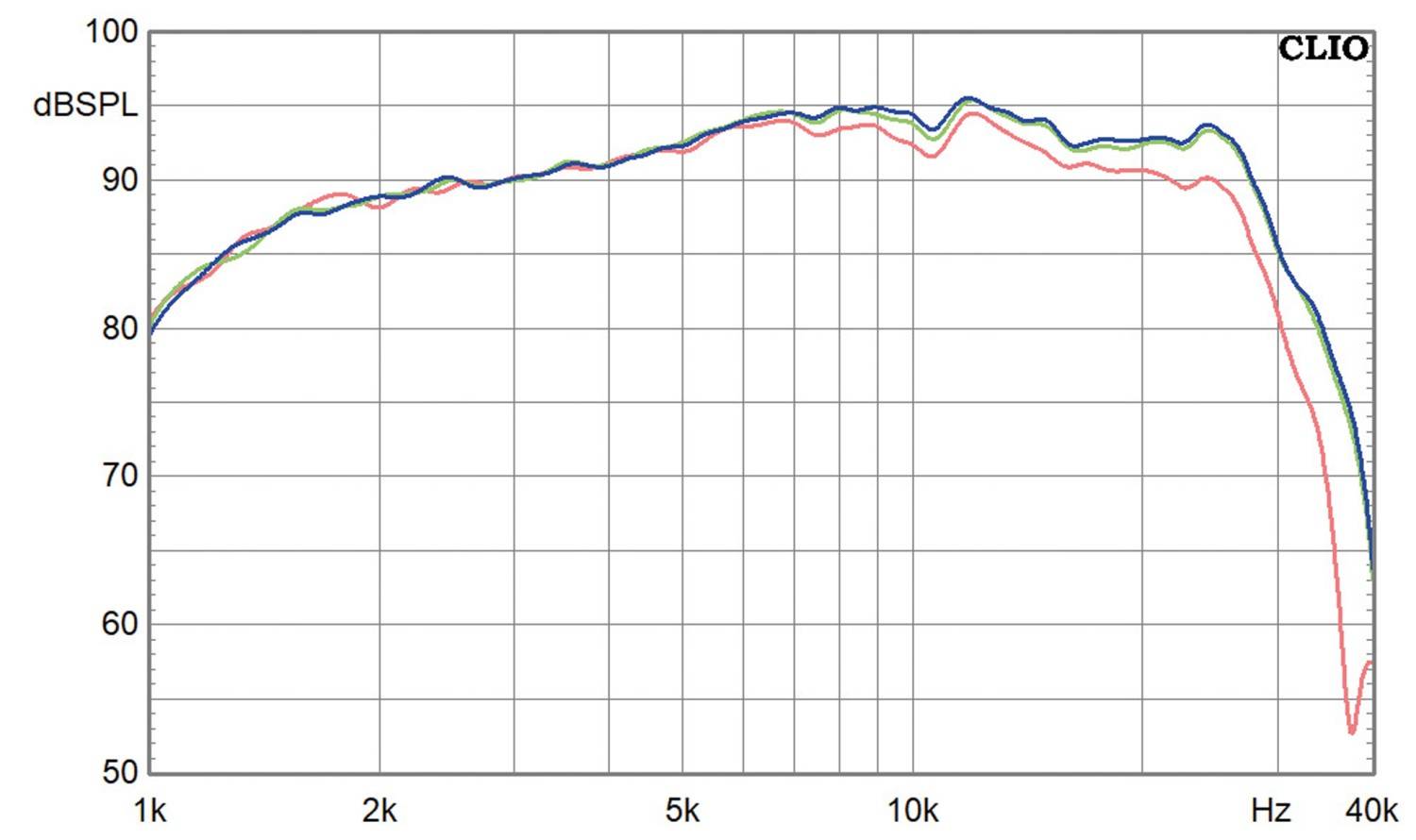

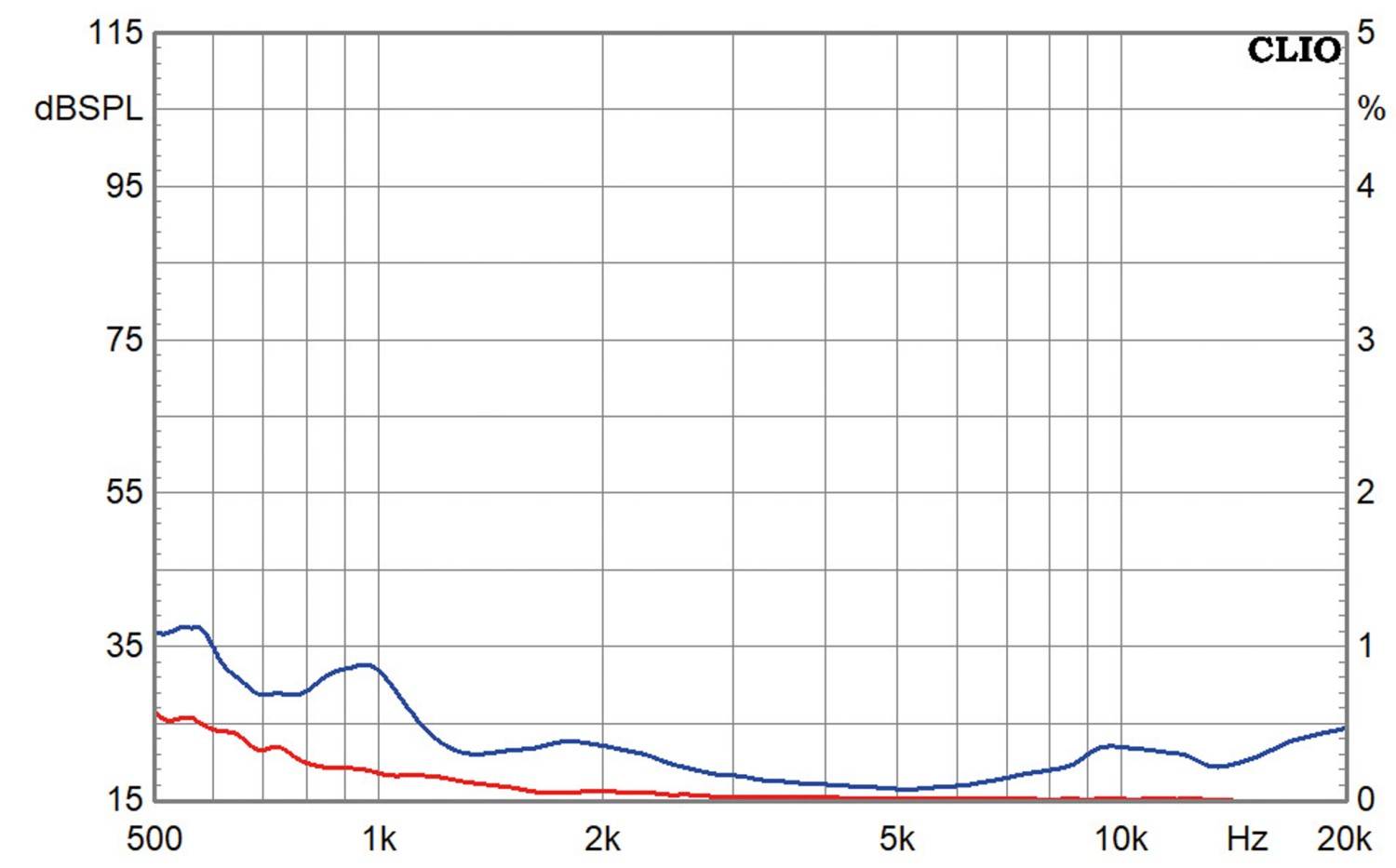

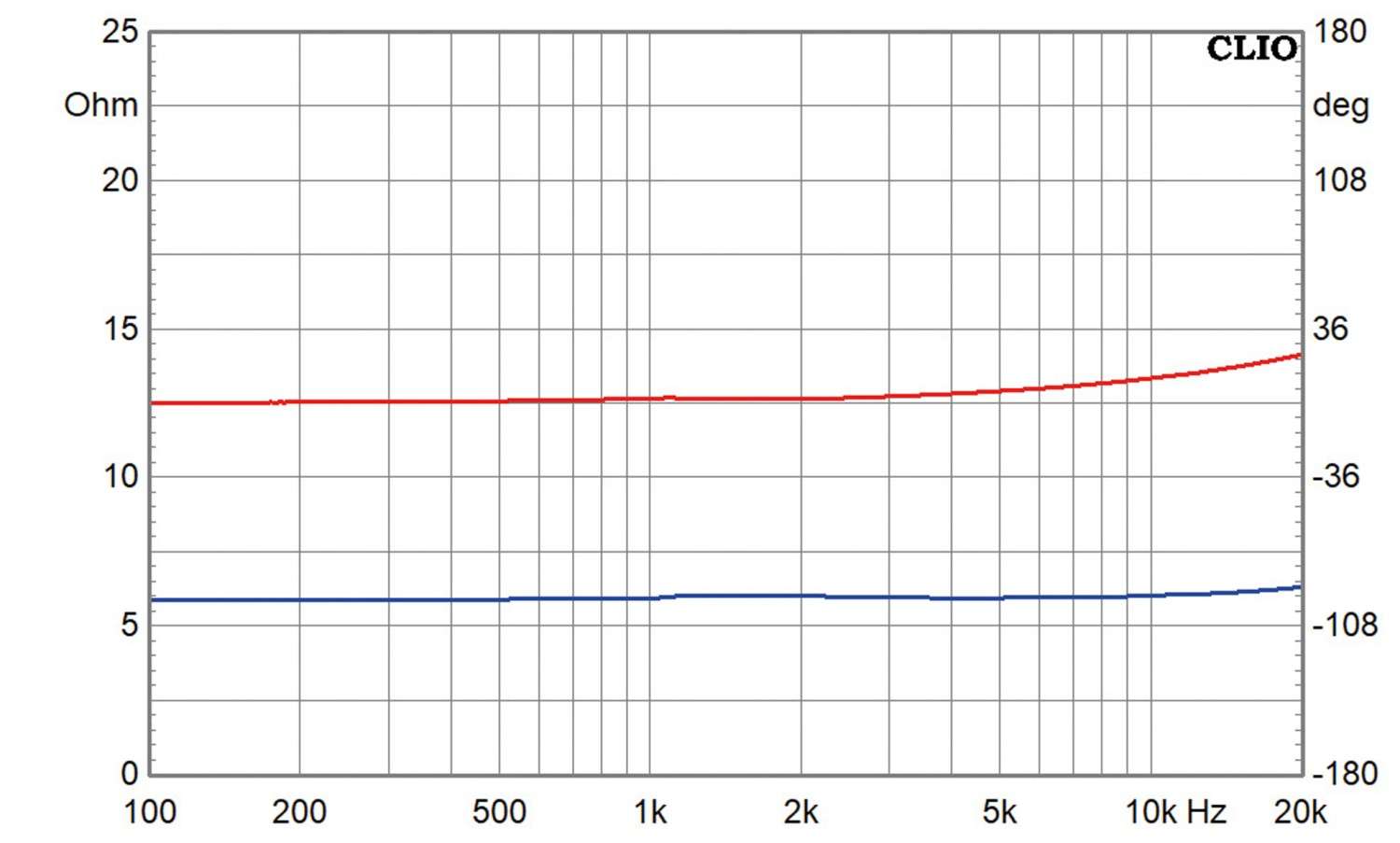

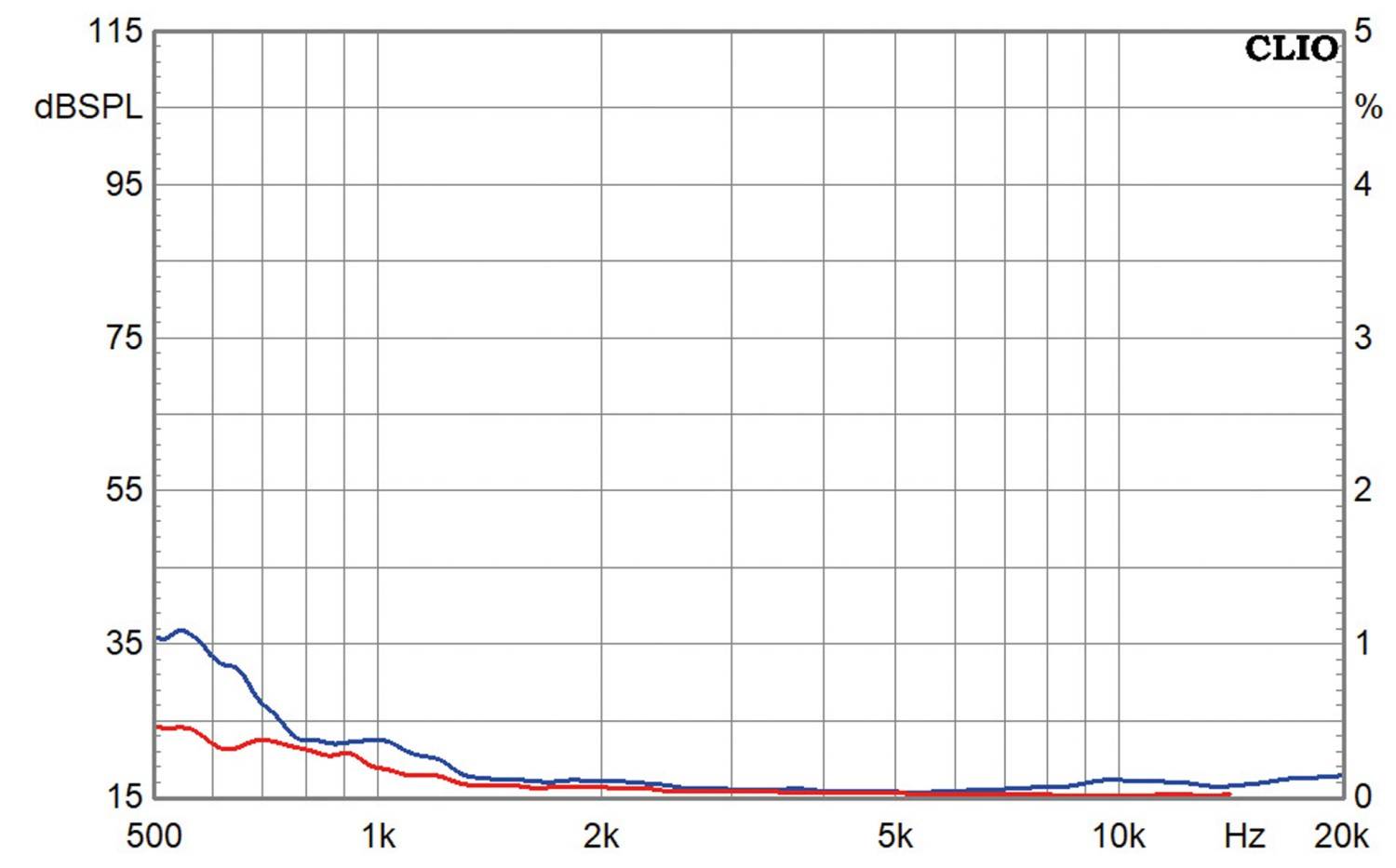

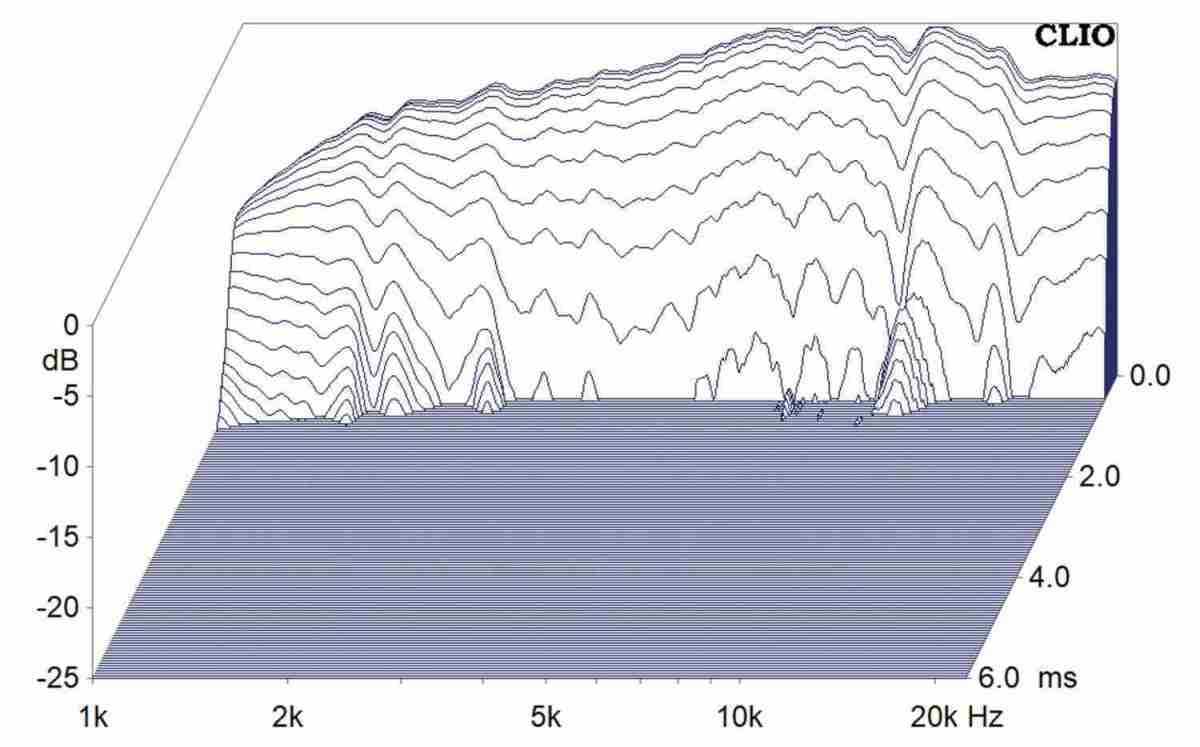

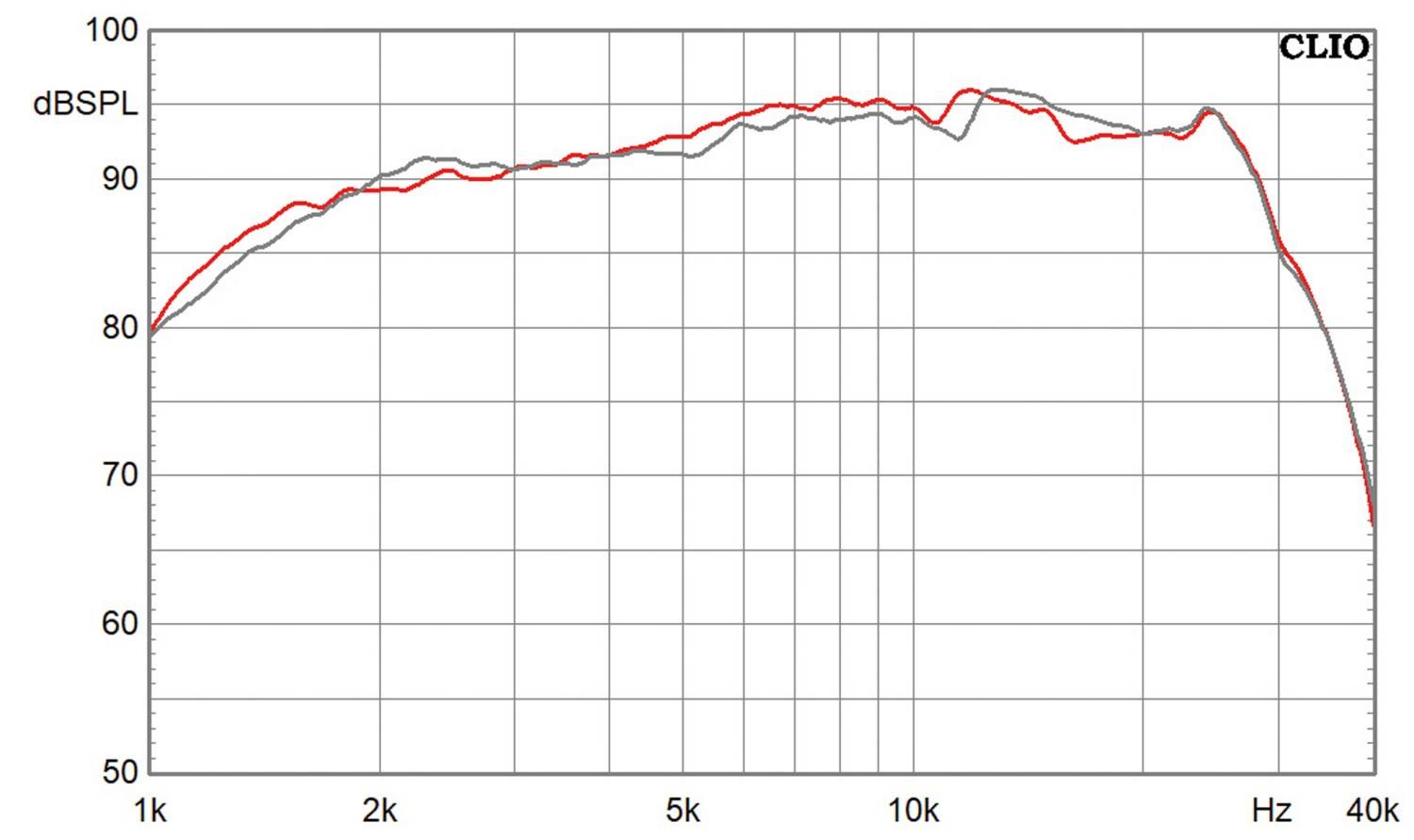

Der Nächste in der Reihe der neuen Mundorf AMTs der U-Serie ist der U110W1.1 mit einer Länge von 110 Millimetern und damit schon ein Kandidat, der vertikal ordentlich bündelt. Die obere Grenzfrequenz geht mit der nun schon ziemlich schweren Membran etwas nach unten, liegt aber immer noch bei etwa 25 Kilohertz und unter 30 Grad immer noch bei knapp 20 Kilohertz. Die kleine Unregelmäßigkeit im Frequenzgangverlauf wird durch die neue Frontplatte etwas verschoben, vor allem aber deutlich entschärft. Ansonsten haben wir hier einen extrem glatten Frequenzgangverlauf, der aber auf einem etwas niedrigeren Pegel liegt als beim U80W1.1, der allerdings auch eine merklich niedrigere Impedanz aufweist. Das Wasserfalldiagramm ist eines der besten, das ich jemals bei einem Hochtöner gesehen habe. Angesichts der Klirrmessungen, die hier erst bei 95 Dezibel einen minimalen Anstieg von K2 und K3 unterhalb von 1400 Hertz zeigen, ist der UW110 in Sachen Belastbarkeit ohne Wenn und Aber ab 1500 Hertz einsetzbar, aber dann müsste man den Pegel auch jetzt oberhalb von 6 Kilohertz etwas absenken.
Für Lautsprecherentwickler als Komplettpaket: Chassis-Steckbrief, Thiele- Small-Parameter, Frequenzgang, Impedanzverlauf, elektrische und akustische Phase für die Entwickler-Software finden Sie als Download in unserem Shop
Fazit
Sehr breitbanniger Air Motion Transformer für große Zwei- und Drei-Wege-Systeme.
Kategorie: Lautsprecherchassis Hochtöner
Produkt: Mundorf U110W1.1
Preis: um 295 Euro
|
323-2537
Masori |
| Technische Daten | |
| Hersteller: | Mundorf |
| Bezugsquelle: | Mundorf, Köln |
| Internet: | www.mundorf.com |
| Unverb. Stückpreis | 294,90 Euro |
| Chassisparameter K+T-Messung | |
| Z (in Ohm): | 6 |
| Fs (in Hz): | 1900 |
| Re (in Ohm): | 5.24 |
| Rms (in Kg/s): | Nein |
| Qms: | Nein |
| Qes: | Nein |
| Qts: | Nein |
| Cms (in mm/N) | Nein |
| Mms (in g): | Nein |
| BxL (in Tm) | Nein |
| Vas (in l): | Nein |
| Le (in mH): | Nein |
| Sd (in cm²): | Nein |
| Ausstattung | |
| Frontplatte: | Aluminium |
| Membran | Nein |
| Dustcap | Nein |
| Sicke | Nein |
| Schwingspulenträger | Nein |
| Schwingspule | Nein |
| Xmax | Nein |
| Magnetsystem | Neodym |
| Polkernbohrung | Nein |
| Sonstiges | Air Motion Transformer |
| Außenabmessungen: (in mm) | 131 x 61 mm |
| Einbaumaß: | 114 x 33 mm |
| Einbautiefe in mm | 45 mm |
| Korbrandtiefe (in mm) | 6 mm |
