Kategorie: Lautsprecherchassis Tieftöner

Einzeltest: IMG Stageline SP-10/250PRO


IMG SP-10/250PRO

Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 1
7891

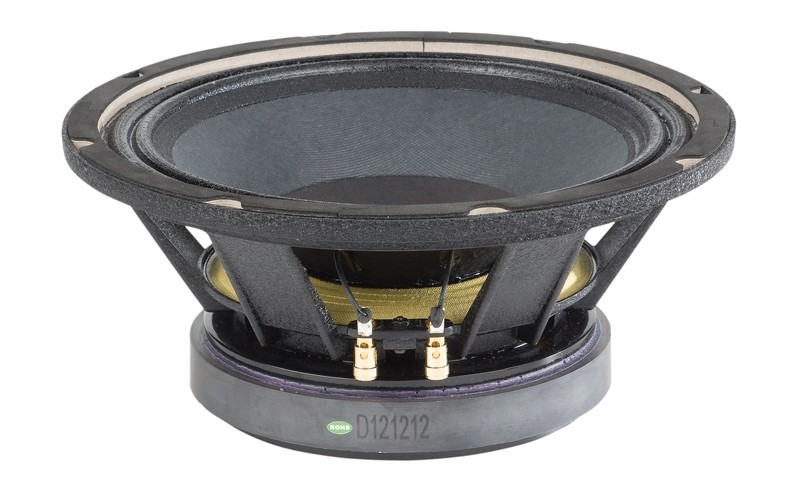

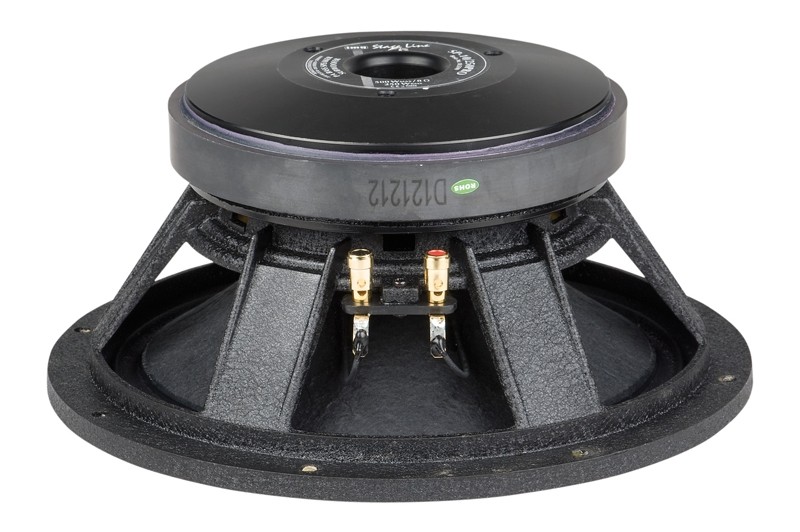

Beim SP-10/250PRO handelt es sich um ein auf hohe Belastbarkeit und maximale Lautstärke ausgelegtes Tieftonchassis. Die unbeschichtete Papiermembran ist in einem Korb aus Alu-Druckguss untergebracht, der Magnet ist klassisch aus Ferrit. Die Konstruktion kann mit einigen Details aufwarten, die die hohe Qualität des gesamten Produktes widerspiegeln, wie Hinterlüftungsmaßnahmen an der Schwingspule, eine Polkernbohrung und eine progressive Membran-Einspannung, die das Chassis vor mechanischer Beschädigung schützt.

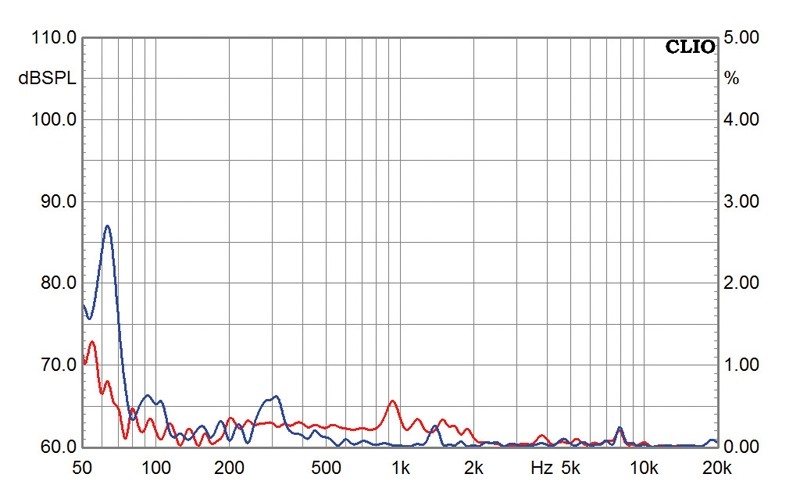

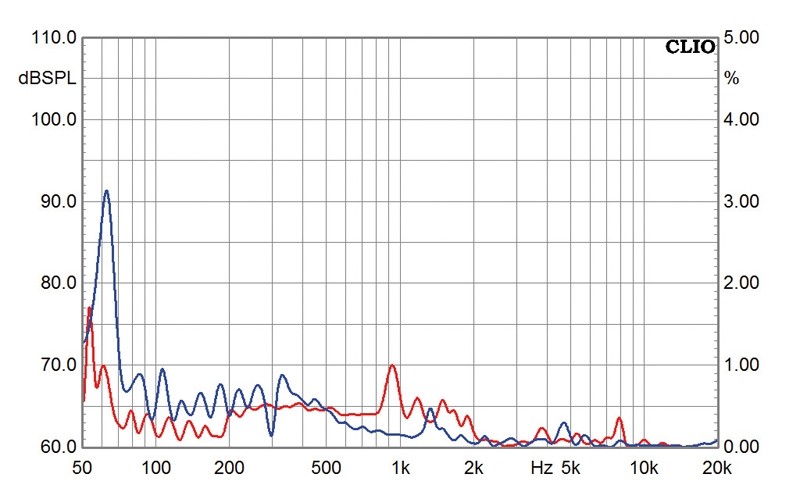

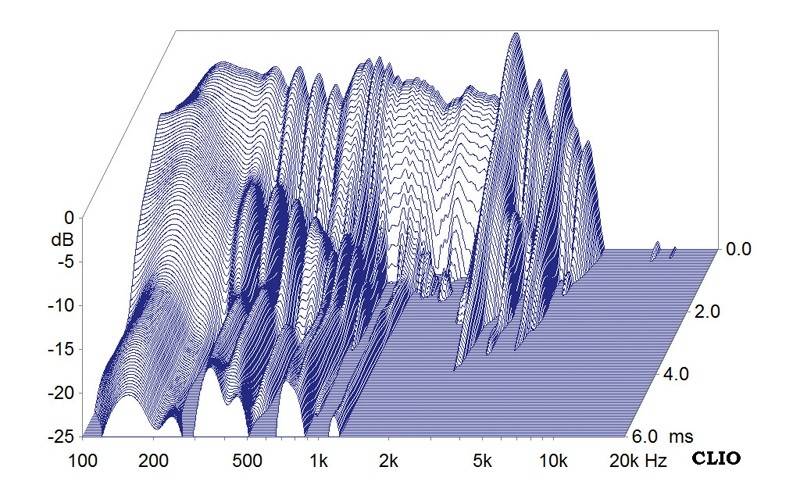

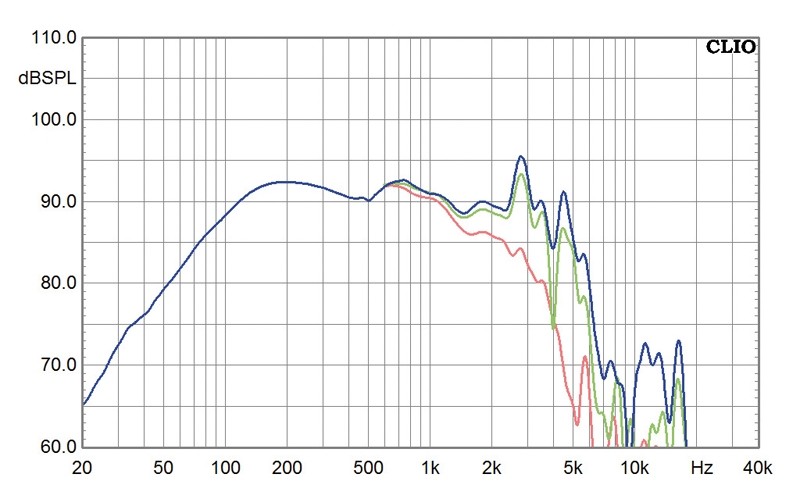

 Messtechnisch präsentiert sich der IMG als hochbelastbarer Tieftöner mit hervorragend niedrigen Klirrwerten. Der Frequenzgang zeigt eine Resonanz knapp unterhalb von 3 kHz, welche aber kaum ins Gewicht fällt.

Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 2Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 3Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 4Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 5Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 6Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 7Lautsprecherchassis Tieftöner IMG Stageline SP-10/250PRO im Test, Bild 8

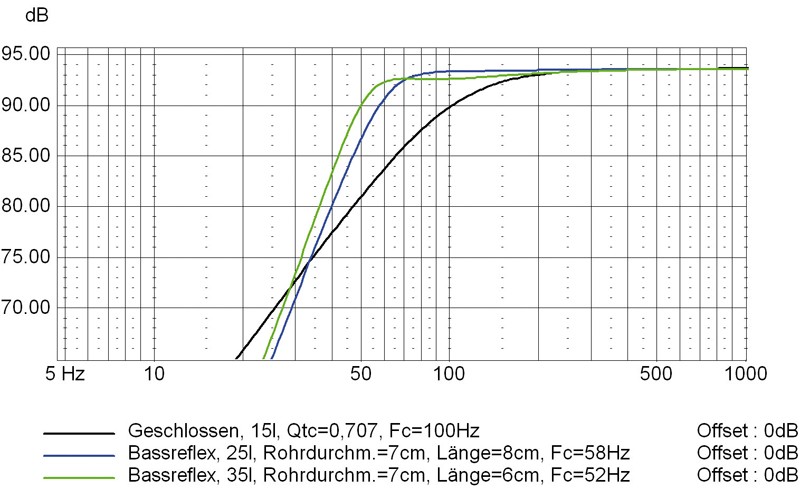

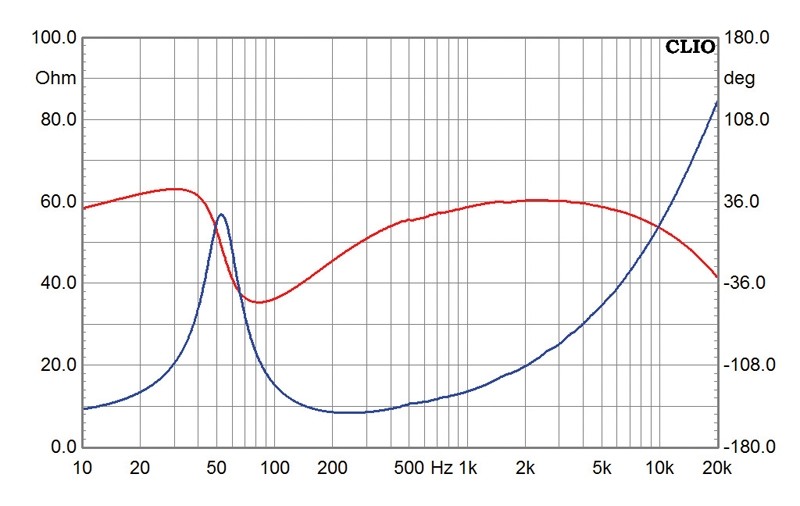

Der Pegel ist mit etwa 92 dB ausreichend hoch, und die Impedanz verläuft sehr sauber. Mit einer möglichen oberen Trennfrequenz von etwa 1,5 kHz ist der Woofer auch zweiwegtauglich, was das positive Gesamtbild abrundet. Beim Gehäusevolumen hält sich der neue Woofer angenehm zurück: Um die 30 Liter in Bassreflexbauweise reichen für Grenzfrequenzen von um die 50 Hz bei einem Pegel von mehr als 90 dB.

Fazit

Universeller Tieftöner für pegelstarke Einsätze jeder Art, der dank geschickt gewählter TSP viel Tieftonpegel aus kompakten Gehäusen holt.

Kategorie: Lautsprecherchassis Tieftöner

Produkt: IMG Stageline SP-10/250PRO

Preis: um 115 Euro

5/2013
Werbung*
Aktuelle Lautsprecherchassis Tieftöner bei:
Weitere Informationen Lautsprecherchassis Tieftöner
Weitere Informationen Lautsprecherchassis Tieftöner
* Für Links in diesem Block erhält hifitest.de evtl. eine Provision vom Shop
Ausstattung & technische Daten
Technische Daten
Hersteller: IMG Stageline
Bezugsquelle: Monacor International, Bremen
Unverb. Stückpreis 115
Chassisparameter K+T-Messung
Z (in Ohm):
Z 1 kHz (in Ohm): 13,9
Z 10 kHz (in Ohm): 54
Fs (in Hz): 52.6
Re (in Ohm): 6.9
Rms (in Kg/s): 4.66
Qms: 2.8
Qes: 0.39
Qts: 0.34
Cms (in mm/N): 0.23
Mms (in g): 39.56
BxL (in Tm). 15.23
Vas (in l): 38.6
Le (in mH): 1.1
Sd (in cm²): 346
Ausstattung
Korb Aluminiumguss
Membran Papier
Dustcap Papier
Sicke Gewebe
Schwingspulenträger Kapton
Schwingspule (in mm) 75 mm
Xmax absolut (in mm)
Magnetsystem Ferrit
Polkernbohrung (in mm) ja
Sonstiges progressive Einspannung
Außendurchmesser 261
Einbaudurchmesser 228
Magnetdurchmesser 169
Einbautiefe 121
Korbranddicke 10
