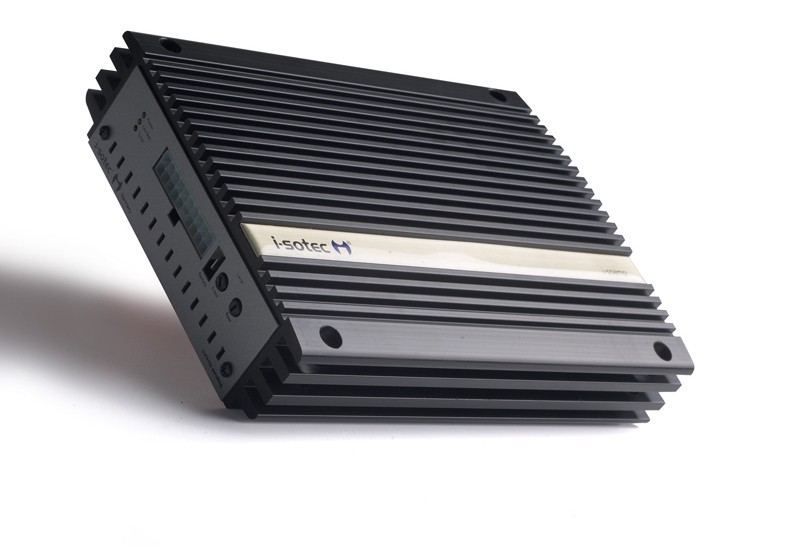

Einzeltest: I-sotec i-soamp 4CX-S

Wie schließe ich meine Endstufe an ein Nachrüst-Autoradio an?

Je nach Anzahl der Vorverstärkerausgänge am Radio verbinden Sie diese mit den Eingängen der Endstufe mit einem entsprechenden Cinchkabel (RCA Kabel). In der Regel reicht eine Stereo-Leitung, hier fallen dann allerdings Bedienelemente wie Fader oder Basslautstärke weg. Zusätzlich verbinden Sie den Remote-Eingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios.

Wie schließe ich meine Endstufe an ein Werksradio an?

Falls die Endstufe High-Level Eingänge hat, verbinden sie diese mit den Lautsprecherausgängen des Radios. Falls die Endstufe eine Einschaltautomatik hat, sind sie bereits fertig, ansonsten verbinden Sie den Remoteeingang der Endstufe mit einem Zündplus oder dem Einschaltkabel für Motorantennen des Radios. Ohne High-Level Eingänge benötigen Sie einen zusätzlichen High-Low Adapter. Bei Werksanlagen mit externem Leistungsverstärker müssen Sie darauf achten, dass die High-Level Eingänge deutlich mehr als 12 Volt Eingangsspannung verkraften.

Was ist der Gain Regler?

Der Gain Regler dient der Empfindlichkeitsanpassung der Endstufe an das Autoradio. Wenn die Lautstärke am Autoradio fast voll aufgedreht ist, muss die Endstufe mit dem Gain Regler bis zur maximalen unverzerrten Lautstärke aufgedreht werden.

Was ist die Grundeinstellung der Frequenzweichen?

Front- und Hecklautsprecher werden mit einem Hochpass beschaltet, der tiefe Frequenzen wegfiltert und damit die Lautsprecher entlastet. Die Regelfrequenz hängt von den Lautsprechern ab, eine gute Grundeinstellung ist 80 Hz. Subwoofer und Tieftöner mit eigenen Kanälen werden mit einem Tiefpass beschaltet, der hohe Frequenzen wegfiltert und so für einen besseren Klang sorgt. Ein Bandpassfilter ist die Kombination aus beidem, es filtert nach unten und nach oben weg, so dass ein Frequenzband übrig bleibt.

Was ist ein Subsonicfilter?

Der Subsonic ist ein Hochpassfilter mit sehr niedriger Einstellfrequenz. Er entlastet den Subwoofer vor zu tiefen Frequenzen, die er sowieso nicht wiedergeben kann. Das bringt sauberen Pegel und besseren Klang im Arbeitsbereich des Subwoofers (z.B. von 40 bis 80 Hz)

Was ist Brückenbetrieb?

Im Brückenbetrieb werden zwei Endstufenkanäle zusammengeschaltet, um einen Kanal mit doppelter Leistung zu generieren, z.B. für Subwoofer. Zu beachten ist, dass die minimale Last (Impedanz/Ohmzahl) des angeschlossenen Subwoofers eingehalten wird. Ob die Endstufe für Brückenbetrieb zugelassen ist und wie hoch die Impedanz mindestens sein muss, verrät die Bedienungsanleitung.
